All'interno del Sealock Lab: il tester per l'impatto delle oscillazioni dei bagagli (XE-I09BA)

Quasi tutti i guasti catastrofici di cui un acquirente sente parlare iniziano nello stesso punto: il punto in cui una cinghia, una maniglia o un anello a D incontrano il pannello della carrozzeria. Il tessuto raramente si strappa al centro. Le cerniere raramente si dividono la catena. Ciò che fallisce è l’ancoraggio: quei pochi centimetri quadrati di toppa saldata, travetta o anello di fettuccia che devono trasferire l’intero peso di una borsa carica su una parete flessibile, migliaia di volte, a carichi che non sono mai stabili e mai prevedibili. Questo è il motivo per cui un pull test statico, per quanto impressionante sia il numero che produce, è uno scarso predittore dei rendimenti sul campo. Un giunto che sopravvive ad una singola trazione di 80 kg può ancora cedere a 400 cicli di una scossa dinamica di 8 kg, perché la fatica e la forza di picco sono fenomeni fisici diversi.

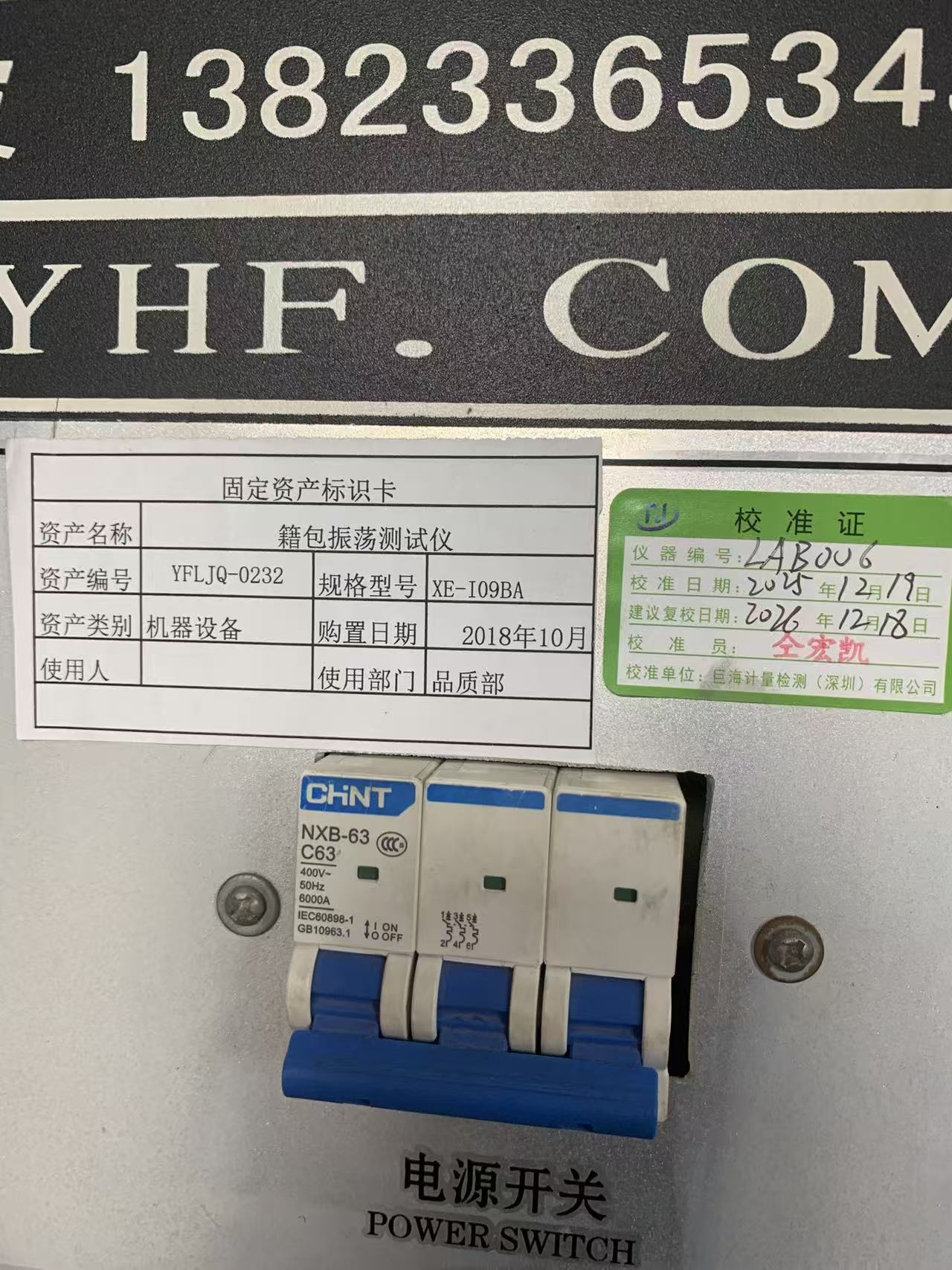

La macchina che separa questi due mondi nel nostro laboratorio è il tester per l'impatto delle oscillazioni dei bagagli - asset YFLJQ-0232, modello XE-I09BA, numero strumento LAB-006, in servizio nel nostro reparto qualità dall'ottobre 2018 e ultimamente calibrato esternamente il 19 dicembre 2025, con ricalibrazione prevista per il 18 dicembre 2026. Internamente funziona secondo la procedura operativa standard YFL-WI-PZ-03, revisione A/0, datato 28 dicembre 2023. Questo articolo illustra cosa fa effettivamente la macchina, perché il test è più importante per le borse impermeabili saldate ad alta frequenza che per le valigie cucite in modo convenzionale e cosa dovrebbe chiedere un responsabile degli approvvigionamenti quando vede "testato sull'impatto dell'oscillazione" sulla scheda tecnica di un fornitore.

Cosa significa realmente "impatto oscillatorio".

Il test è apparentemente semplice da descrivere e piuttosto difficile da eseguire bene. Una borsa viene caricata fino a un peso specificato, quindi sospesa alla macchina mediante qualunque componente venga esaminato: una singola maniglia superiore, un paio di spallacci, un anello di trasporto, una maniglia del trolley completamente estesa. La testa d'urto solleva il sacco carico attraverso una corsa definita, quindi lo rilascia. La gravità fa il resto. Il sacco cade e un gruppo di molle smorzate nella parte superiore della testa assorbe e poi restituisce l'energia della caduta, in modo che il campione non venga lasciato cadere solo una volta ma spinto in un'oscillazione continua di salita e discesa. Ogni ciclo invia un'onda d'urto lungo la cinghia e nel punto di ancoraggio, quindi la scarica completamente. Caricare, shock, scaricare, ripetere.

Lo standard cinese del metodo dell’industria leggera che lo formalizza, QB/T 2922-2018Custodia e borsa: metodo di prova per l'impatto con scuotimento, descrive il principio come caricare la borsa con un peso specifico, sollevarla tramite la maniglia, la tracolla o la maniglia del trolley completamente estesa attraverso una corsa prestabilita, lasciarla cadere liberamente per gravità e utilizzare una molla per assorbire e rilasciare l'energia dell'impatto in modo che la borsa subisca impatti e oscillazioni ripetuti, testando così la resistenza agli urti e alle scosse della maniglia, della cinghia, della maniglia del trolley e del corpo. L'apparecchio ha specifiche precise: la massa combinata della ventosa inferiore, del blocco smorzatore superiore, dell'asta di impatto e dell'attrezzatura standard è di 8,1 ± 0,2 kg, la corsa in un'unica direzione è di 150 ± 5 mm e il gruppo di smorzamento del rumore sulla ventosa superiore fornisce una forza elastica di 110 ± 10 N quando compressa a filo. Il sistema di controllo deve consentire la regolazione della velocità di impatto, l'impostazione e la registrazione del numero di cicli e deve arrestare automaticamente la macchina se il provino cade durante la prova.

Quest’ultima clausola conta più di quanto sembri. L'arresto automatico alla caduta del campione non è una funzione comoda: è ciò che rende il conteggio del ciclo un punto dati valido. Se una cinghia si strappa al ciclo 612 e la macchina continua a martellare un dispositivo vuoto fino a raggiungere un valore preimpostato di 1.500, il rapporto non dice nulla di utile. Poiché la macchina si ferma al momento della separazione, il contatore leggeÈla durata a fatica di quell'articolazione.

La macchina sul nostro piano

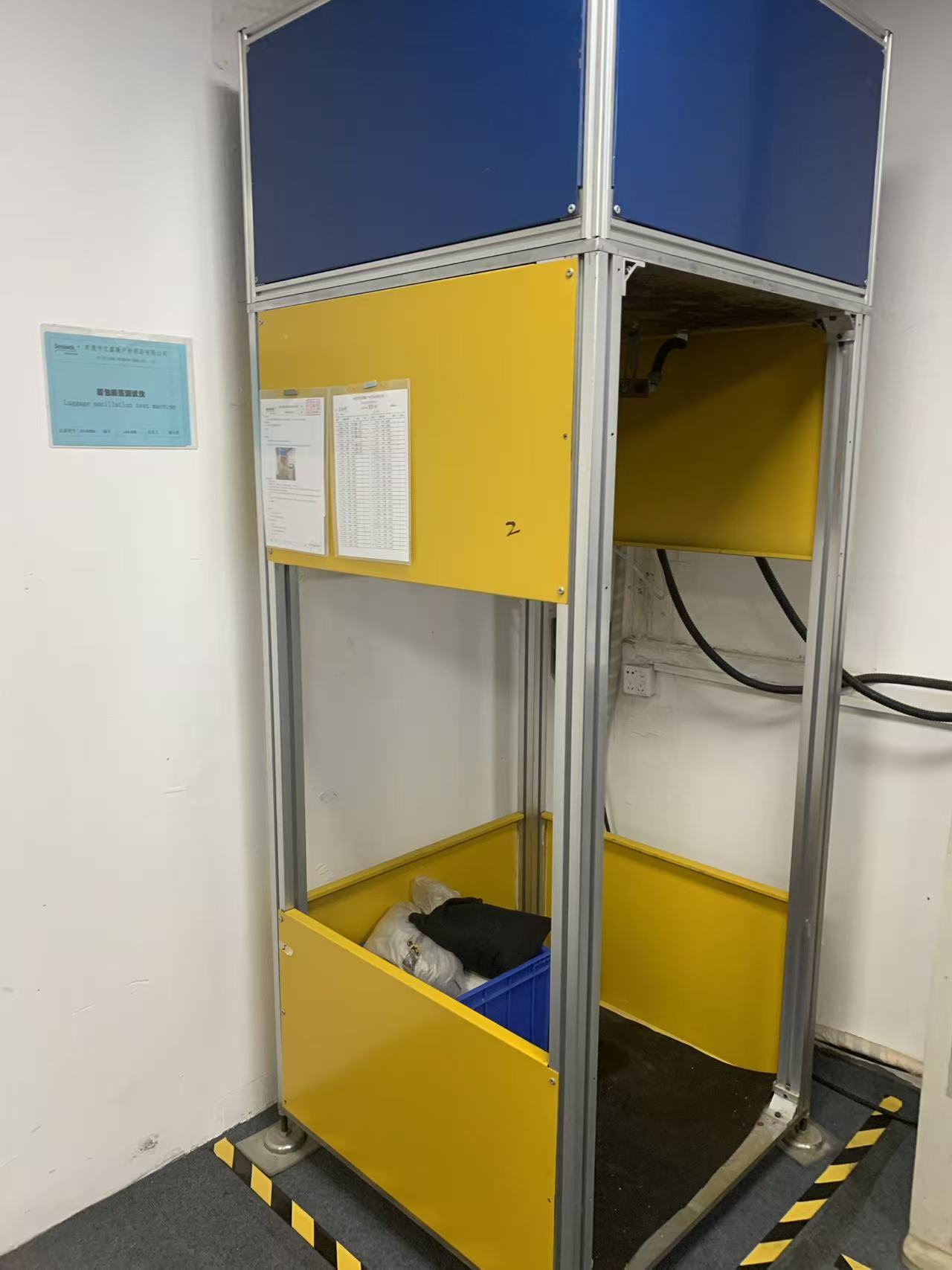

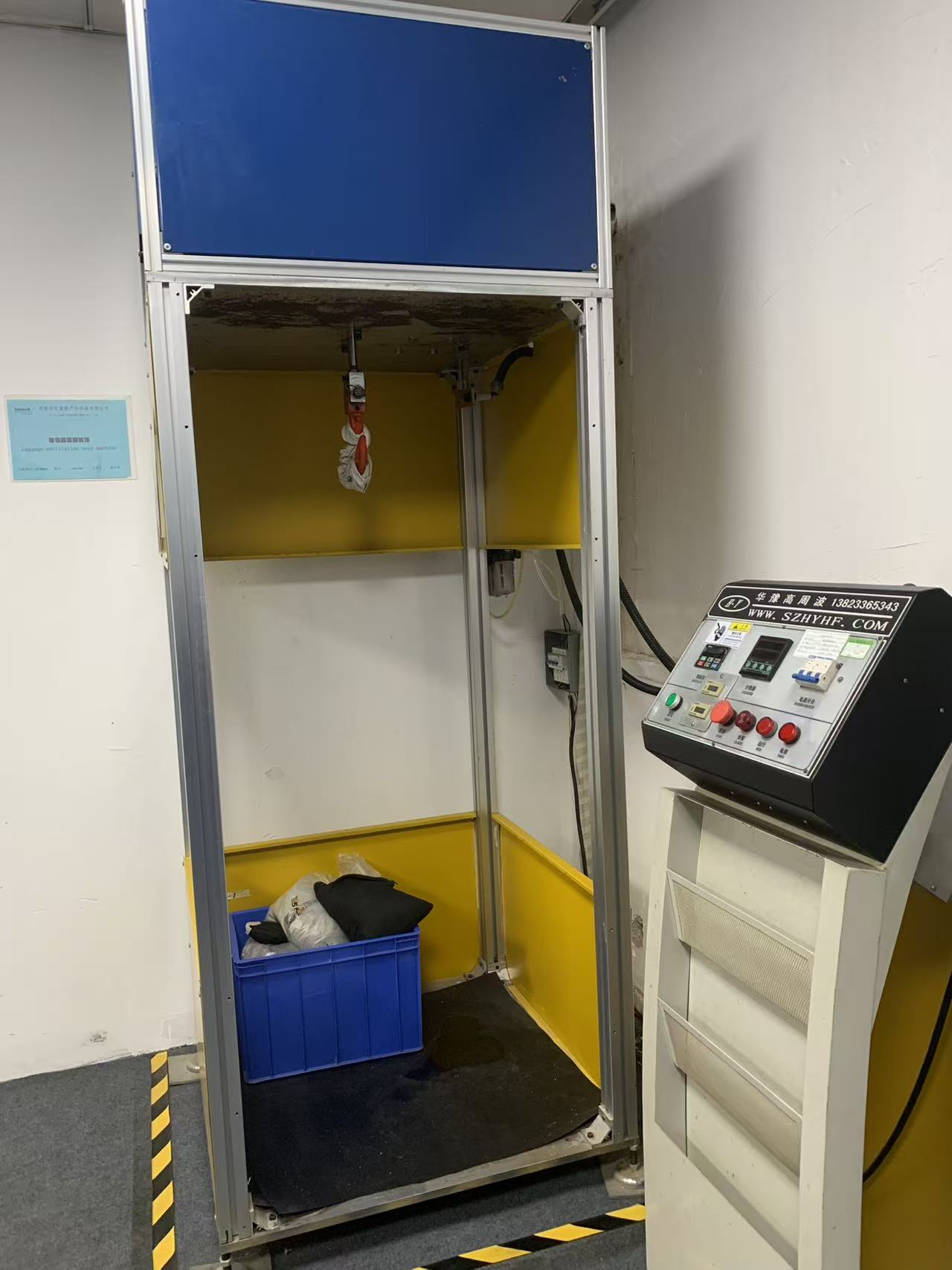

La nostra unità è stata costruita da un produttore di apparecchiature ad alta frequenza di Shenzhen ed è volutamente poco affascinante. La camera di prova è un telaio in alluminio estruso con pannelli di riempimento gialli e blu, aperto sul lato operativo, pavimentato con un pesante tappetino di gomma per eliminare il rimbalzo. La testa d'urto pende dalla traversa superiore; sotto si trova il campione e, nella cassa alla base, i sacchi di sabbia calibrati che utilizziamo per portare un sacco al carico di prova nominale. Una porta incernierata chiude il lato di lavoro prima che inizi la corsa, che è l'unica cosa che si frappone tra un operatore e un sacco da 20 kg che viaggia a velocità.

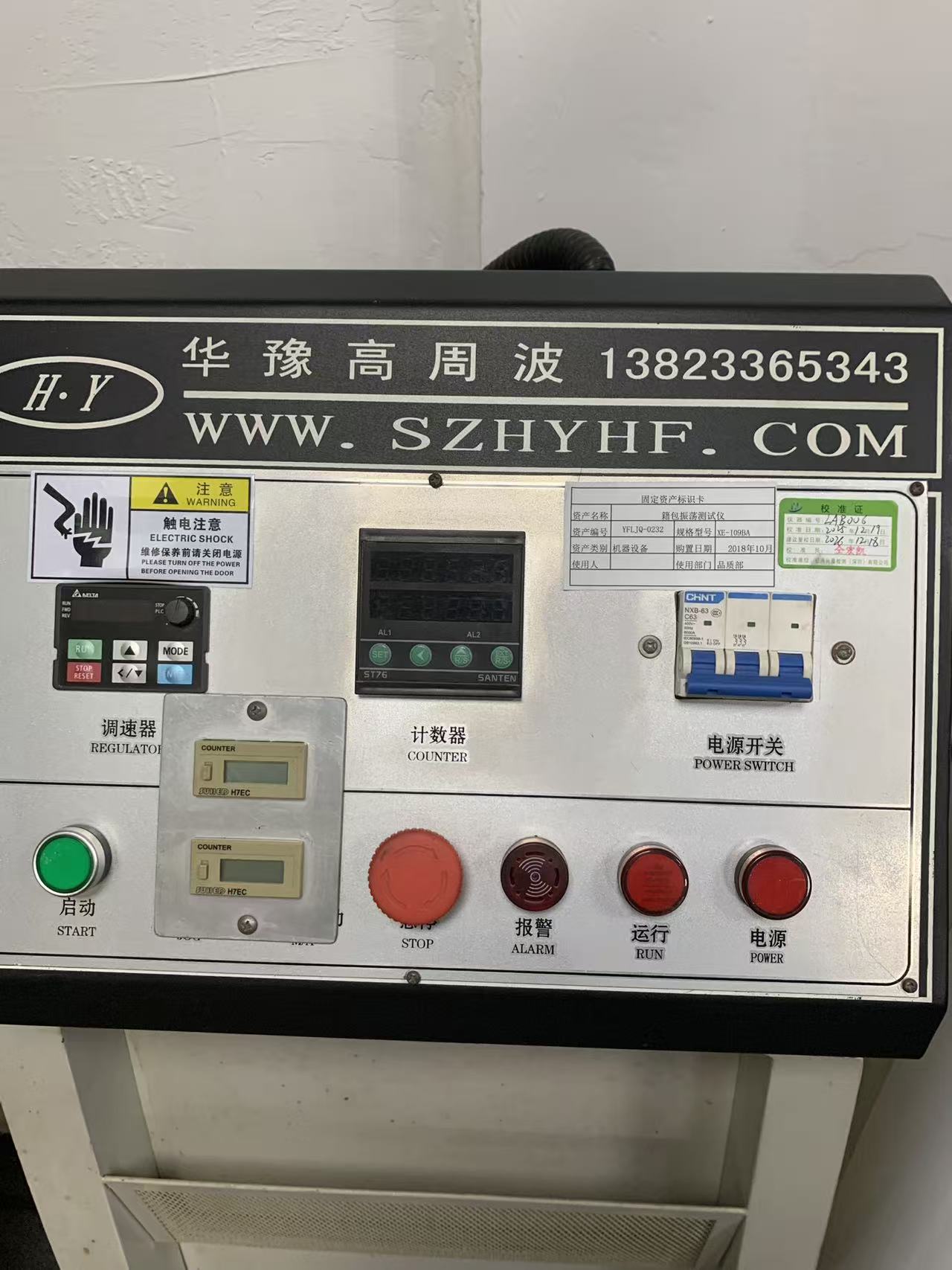

Il piedistallo di controllo si trova all'esterno della gabbia. La sua disposizione spiega esattamente come viene eseguito il test: un azionamento a frequenza variabile Delta sulla sinistra funge da regolatore di velocità, un contatore digitale SANTEN ST76 con due canali di allarme si trova al centro, due contatori elettromeccanici FUJI H7EC registrano i cicli cumulativi indipendentemente da quello programmabile e un interruttore tripolare CHNT NXB-63 C63 da 400 V, 50 Hz con potere di interruzione di 6.000 A gestisce la potenza in entrata. Sotto di loro ci sono il pulsante di avvio, un arresto di emergenza a fungo sovradimensionato e gli indicatori di allarme, funzionamento e alimentazione.

I contatori duplicati sono lì per un motivo. Il contatore programmabile è ciò che ferma la macchina al ciclo target; i contatori meccanici accumulano i cicli di vita della macchina e forniscono un controllo incrociato se qualcuno si chiede se una corsa sia stata ripristinata durante il test. Quando il revisore esterno di un cliente ci chiede come facciamo a sapere che un report riflette un'analisi completa, questa è la risposta a cui puntiamo.

Come lo eseguiamo: SOP YFL-WI-PZ-03

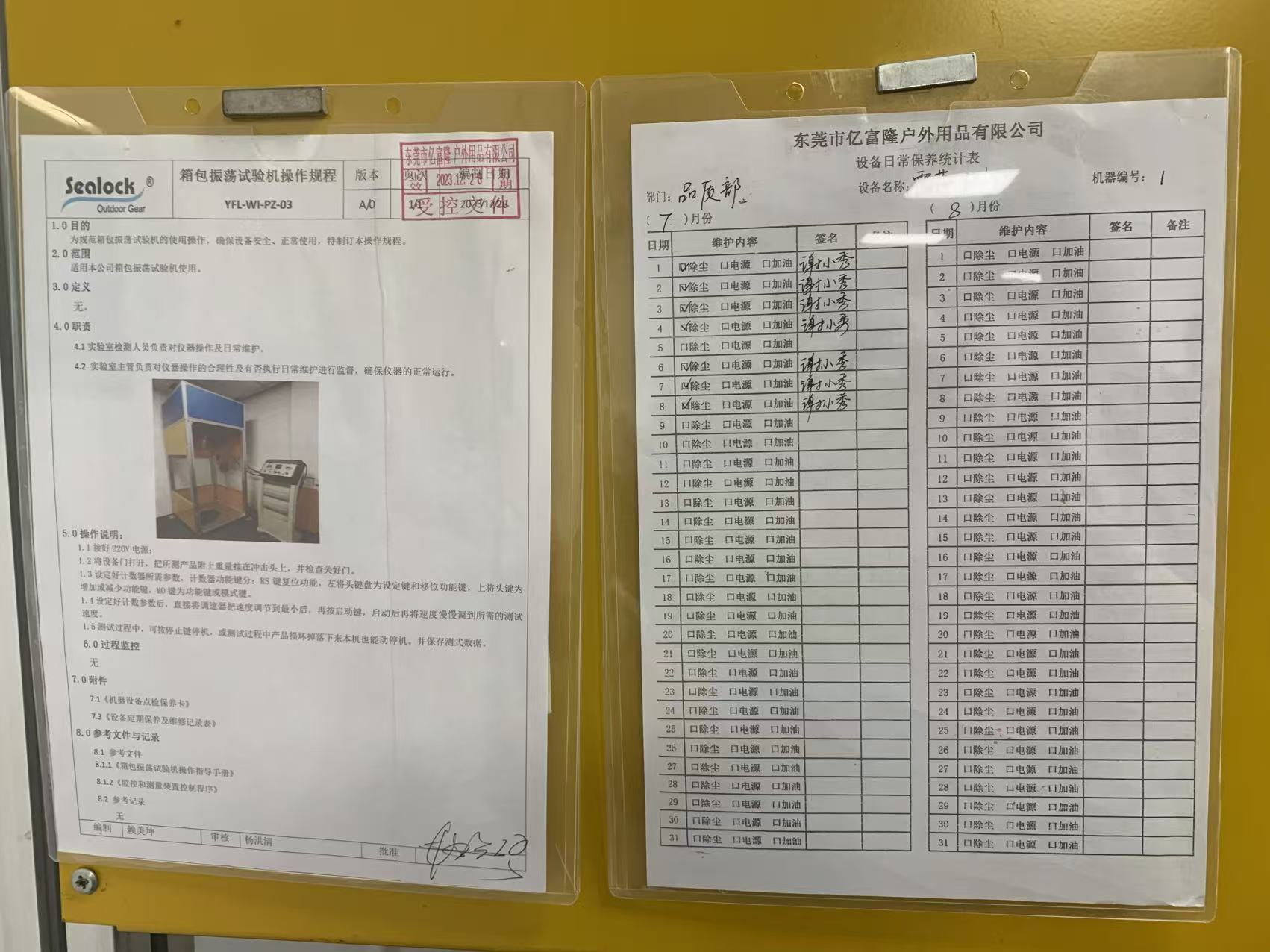

La procedura controllata pubblicata sulla macchina è breve e ogni clausola in essa contenuta esiste perché qualcuno una volta ha sbagliato.

L'operatore collega l'alimentazione a 220 V, apre la porta della camera, appende il campione, già caricato al suo peso nominale, sulla testa d'impatto utilizzando l'apposito dispositivo e conferma che la porta sia correttamente chiusa prima che qualcosa si muova. Il contatore viene quindi programmato: il tasto reset cancella la corsa precedente, i tasti spostamento e incremento impostano il conteggio del ciclo target e il tasto modalità seleziona la funzione di conteggio. Solo dopo aver impostato l'obiettivo, l'operatore abbassa il regolatore di velocità al minimo, preme Start e quindi aumenta lentamente la velocità fino alla velocità di prova richiesta. L'avviamento a velocità è vietato, perché un primo colpo improvviso applica uno shock mai previsto dallo standard e può produrre un falso cedimento precoce sull'attrezzatura piuttosto che sul giunto sottoposto a prova.

Durante la corsa l'operatore può arrestare la macchina in qualsiasi momento con il tasto stop. Se il campione si rompe e cade, la macchina si ferma. I dati del test vengono quindi registrati. La SOP assegna il funzionamento e la manutenzione ordinaria all'ispettore di laboratorio e la supervisione di entrambi al supervisore del laboratorio, ed è supportata da un registro di manutenzione giornaliero (rimozione della polvere, controllo dell'alimentazione, lubrificazione) firmato giorno per giorno.

Conteggio del carico e del ciclo: quali dovrebbero essere i numeri

Lo standard di metodo definisce come agitare un sacchetto; lo standard di prodotto definisce quanto è duro e per quanto tempo. Per borse trasportate vale QB/T 1333-2018Borsa e zaino, che stabilisce il carico di prova in base al volume del corpo della borsa anziché, come faceva la precedente edizione del 2010, in base alle specifiche del prodotto, e che valuta solo la tracolla dove un singolo manico e la tracolla condividono una regione cucita sovrapposta. I test commerciali tipici vengono eseguiti fino a 400 cicli su spallacci doppi con un carico specificato di 6 kg, con maniglie valutate in base alla propria combinazione di carico e ciclo.

Quattrocento cicli sono un pavimento, non un soffitto, ed è calibrato su una borsa per la vita quotidiana piuttosto che su un borsone da 60 litri che verrà gettato sul ponte di una barca per un decennio. Il nostro requisito di carico interno è di 1.500 cicli e oltre, e per i programmi di spedizione e marini eseguiamo conteggi sostanzialmente più elevati con carichi impostati in base alla capacità nominale della borsa anziché alla tabella del volume standard. Quando il protocollo di un cliente specifica una combinazione diversa – un carico più pesante con meno cicli per simulare la movimentazione dei bagagli, o un carico più leggero con un conteggio molto più elevato per simulare il pendolarismo – la macchina prende semplicemente quei numeri. Velocità, carico e target del ciclo sono tutti impostati dall'operatore, il che è il punto centrale di avere lo strumento internamente piuttosto che acquistare slot di prova esternamente.

Perché questo test è diverso per le borse impermeabili saldate

È qui che una fabbrica di attrezzature impermeabili si differenzia da una fabbrica di valigie convenzionali. Su una borsa cucita, l'ancoraggio della tracolla è un anello di tessuto catturato in una cucitura e rinforzato con una travetta. La modalità di fallimento è l'abrasione del filo e la progressiva estrazione dei punti, e si annuncia da sola: i punti si allentano, il cappio si inclina, l'acquirente se ne accorge prima che si lasci andare.

Su una borsa saldata ad alta frequenza, non sono presenti cuciture sull'ancoraggio, oppure le cuciture sono decorative e il percorso del carico reale passa attraverso una toppa saldata incollata alla faccia in TPU o PVC del pannello della carrozzeria. Quel giunto si rompe per distacco, non per abrasione, e il cedimento per distacco è silenzioso e improvviso. Una saldatura che è stata eseguita leggermente a freddo (durata insufficiente, superficie contaminata, una matrice che si è spostata dal parallelo di una frazione di millimetro) supererà comodamente un test di trazione statica e poi si delaminerà sul bordo della toppa da qualche parte tra il ciclo 300 e il ciclo 900, perché ogni ciclo di oscillazione si solleva sullo stesso bordo anteriore del legame.

Questo è il fallimento che genera le recensioni che ogni responsabile di categoria riconosce: la borsa che è andata bene per una stagione e poi "la cinghia si è appena staccata dalla borsa" con una toppa pulita e senza sfilacciature. È anche, cosa importante, aimpermeabilizzazionecedimento e non solo cedimento della resistenza, poiché un cerotto parzialmente staccato apre un percorso di perdita attraverso il materiale frontale molto prima che si separi completamente. Una borsa può iniziare a far entrare l'acqua dall'ancoraggio della spalla pur trasportando perfettamente il suo carico.

Ecco perché il tester di oscillazione e iltester di trazione e peeling computerizzatovengono letti insieme anziché separatamente. Il test di pelatura ci fornisce la forza di adesione statica di una giuntura saldata in chilogrammi rispetto alla nostra tabella interna dei materiali; i test di oscillazione ci dicono se quel legame sopravvive al carico dinamico, ripetuto, su un solo bordo nella geometria che vedrà effettivamente in servizio. Una saldatura può essere resistente e allo stesso tempo poco resistente alla fatica se la geometria della toppa concentra la spellatura in un angolo. Solo il secondo test lo trova.

Cosa guardiamo quando finisce una corsa

Il conteggio di un ciclo completato è una condizione di superamento, non un risultato di superamento. Quando il contatore si ferma, il campione scende e viene esaminato rispetto ad una lista di controllo scritta: nessuna separazione o separazione parziale di maniglia, cinghia o toppa di ancoraggio; nessuna delaminazione o sollevamento del bordo di eventuali rinforzi saldati; nessuna frattura, deformazione o rottura di fibbie, cursori, anelli a D o triglidi; nessuna rottura del filo in nessun punto di rinforzo; nessuna distorsione del pannello della carrozzeria attorno al punto di carico; e, per le borse con sistema trolley, una maniglia che si estende e si ritrae senza problemi e si blocca in modo sicuro.

Tutto ciò che non è la separazione viene comunque registrato. Un bordo di toppa che si è sollevato di due millimetri a 1.500 cicli è un risultato superato e un processo fallito, e risale all'ingegneria come problema relativo ai parametri di saldatura piuttosto che essere approvato. Laddove il test sia distruttivo o il campione sia contrassegnato, il campione viene messo in quarantena e non rientra nelle scorte vendibili.

Dove si trova nella più ampia catena di controllo qualità

Nessun singolo strumento certifica una borsa. Il tester di oscillazione copre la resistenza al carico dinamico nei punti di ancoraggio e si estende in ogni direzione: iltester di vita alternativa con cernieraeffettua la chiusura attraverso 3.000 cicli sotto un carico laterale e longitudinale adeguato alle dimensioni; ILtester di abrasionee iltester di solidità del colore allo sfregamentoaffrontare la durabilità della superficie e il trasferimento della finitura; ILcamera di temperatura e umidità programmabileinvecchia il materiale indurito attraverso cicli caldo-umidi e sotto zero prima che le proprietà meccaniche vengano ricontrollate. Quindi l'intero gruppo viene sottoposto a test di immersione completa in acqua di due ore o più per i prodotti sommergibili, o a test di pioggia intensa e getto d'acqua per prodotti classificati per resistere alla pioggia piuttosto che all'immersione.

Esecuzione del test di oscillazioneDopoL’invecchiamento climatico è una delle sequenze più rivelatrici a disposizione di un acquirente, e vale la pena specificarlo esplicitamente. Le giunzioni assistite da adesivo e alcuni tipi di pellicole in TPU perdono una significativa resistenza alla pelatura dopo settantadue ore di esposizione caldo-umida. Un ancoraggio della cinghia che sopravvive a 1.500 cicli da nuovo e a 600 cicli dopo l'invecchiamento ti dice qualcosa che nessun test a temperatura ambiente potrà mai dire.

Cosa dovrebbero chiedere gli acquirenti

"Testato sull'oscillazione" su una scheda tecnica non significa nulla senza quattro numeri dietro: il carico in chilogrammi, il conteggio dei cicli, il componente testato e i criteri di accettazione. Richiedili tutti e quattro. Chiedere se il conteggio è stato raggiunto o se la macchina si è arrestata automaticamente in anticipo. Chiedere se la borsa è stata testata nuova o dopo il condizionamento ambientale. E per i prodotti saldati in particolare, chiedi se l'ispezione post-test includeva il sollevamento dei bordi in corrispondenza delle toppe di rinforzo saldate, perché un fornitore che ispeziona solo la separazione riporterà un superamento su un sacchetto che ha già iniziato a staccarsi.

Per i programmi OEM e ODM impostiamo questi parametri congiuntamente nella fase di sviluppo, li eseguiamo sui primi articoli prima che l'attrezzatura venga congelata e li ripetiamo durante la produzione. Laddove è richiesto il protocollo di un marchio o un rapporto di laboratorio di terze parti, i dati interni diventano il pre-screening: preferiremmo trovare il problema al ciclo 700 sul nostro piano piuttosto che in un rapporto SGS o QIMA tre settimane prima della spedizione.

Domande frequenti

Il test di impatto con oscillazione è uguale al test di caduta?

No. Un test di caduta valuta cosa succede a una borsa e al suo contenuto in un unico impatto incontrollato contro una superficie dura. I test di impatto sulle oscillazioni valutano la fatica nei punti di trasporto sotto centinaia o migliaia di cicli di carico e rilascio controllati. Trovano diversi fallimenti e una borsa può superarne comodamente uno mentre fallisce l'altro.

Questa macchina può testare un frigorifero portatile o una borsa impermeabile oltre a uno zaino?

SÌ. Qualsiasi cosa con un punto di trasporto definito può essere appesa all'attrezzatura: una singola maniglia per il trasporto su una borsa impermeabile, doppi spallacci su uno zaino più fresco, una maniglia superiore su un borsone. I prodotti dai lati morbidi sono imbottiti nell'area di contatto dell'attrezzatura in modo che il morsetto non abrada la cinghia e crei un falso cedimento sull'impugnatura anziché sulla giunzione.

Quale carico dovrebbe essere utilizzato se il bagaglio non ha capacità pubblicata?

La norma di prodotto lo ricava dal volume del corpo della borsa. In pratica, per l'attrezzatura da esterno preferiamo testare la capacità nominale che un marchio stamperà effettivamente sulla propria confezione, più un margine, poiché questo è il numero che un consumatore considererà un permesso.

Un risultato positivo garantisce che la borsa non fallirà sul campo?

Garantisce che la progettazione e il processo, come campionati, abbiano superato una soglia di fatica definita. La durabilità sul campo dipende anche dalla coerenza della produzione, motivo per cui i test di oscillazione vengono eseguiti su campioni di produzione anziché solo sul campione dorato e perché i parametri di saldatura durante il processo vengono monitorati in modo indipendente.

L'apparecchiatura è calibrata?

Esternamente, da casa di taratura accreditata, con certificato affisso sulla macchina. Il certificato attuale risale al 19 dicembre 2025 e la scadenza per la ricalibrazione è il 18 dicembre 2026. Lo stato di calibrazione fa parte di ogni audit interno ed è disponibile per i clienti in visita su richiesta.

Il prossimo in questa serie

Il prossimo strumento che apriremo è l'armadio standard per la corrispondenza dei colori delle sorgenti luminose: la piccola scatola senza pretese che risolve più controversie con i clienti di qualsiasi altra attrezzatura nell'edificio, perché il colore è l'unico attributo che ogni acquirente ispeziona personalmente e quasi tutti ispezionano sotto la luce sbagliata.
