3.000 tiri, sotto carico: come testiamo per prima la parte di una borsa che si rompe

Il terzo di una serie dal laboratorio Sealock: il tester della durata della cerniera e il motivo per cui far funzionare una cerniera senza tensione non ti dice quasi nulla

DONGGUAN, Cina – [Giorno del mese], 2026— Chiedi a qualsiasi fabbrica di borse da dove provengono le richieste di garanzia e otterrai la stessa risposta, consegnata con un sospiro. Non il tessuto. Non le cuciture. La cerniera.

Ha senso se si pensa a cosa sia una cerniera: l'unica parte di una borsa con dozzine di componenti in movimento, azionata più volte al giorno, tutti i giorni, di solito con una mano impaziente, spesso mentre la borsa è riempita oltre il limite della ragione. Tutto il resto su una borsa rimane fermo. La cerniera funziona per vivere.

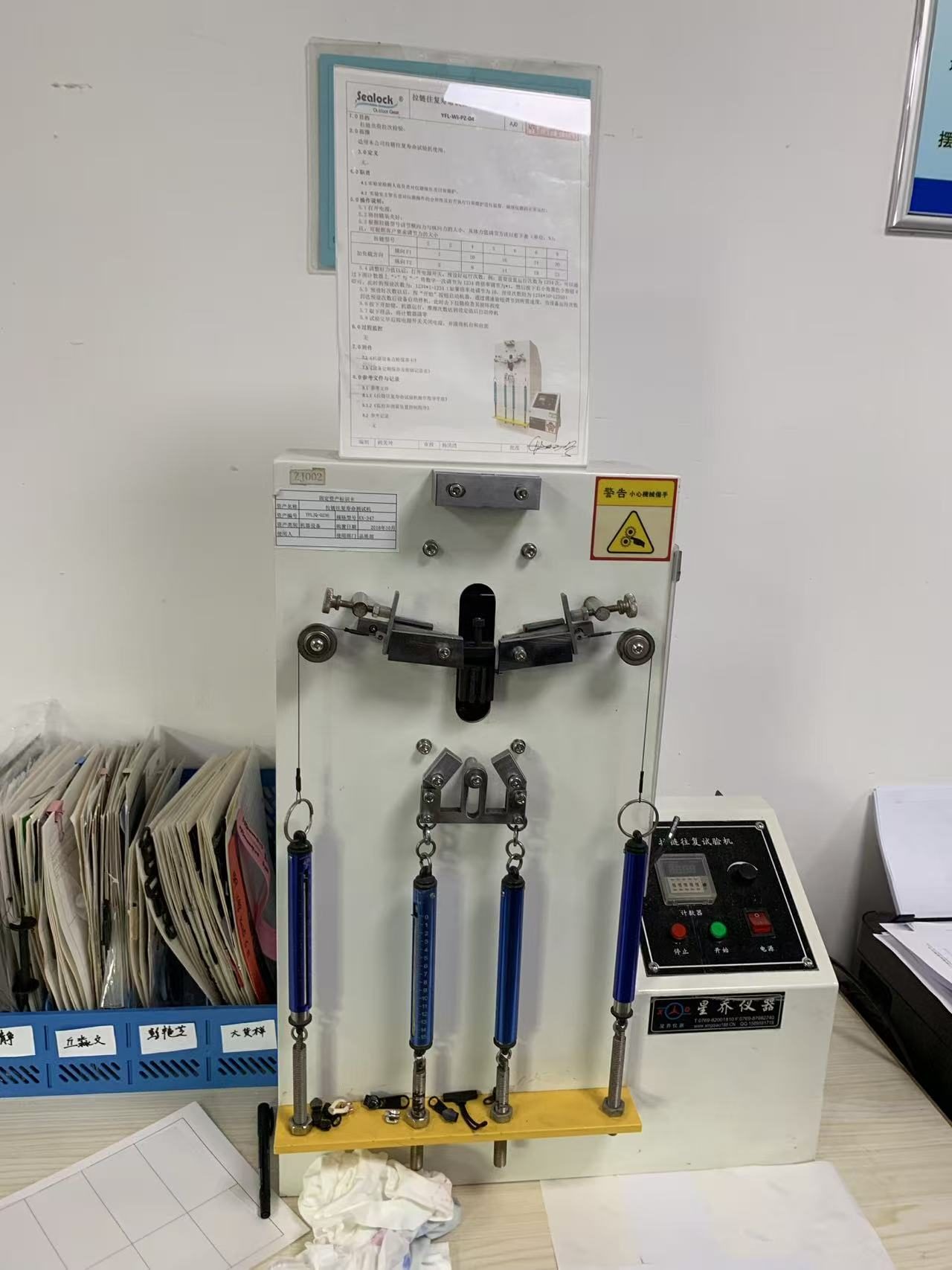

Quindi nel nostro laboratorio c'è una macchina il cui unico compito è aprire e chiudere le cerniere finché non cede qualcosa. Nella foto il suo contatore è impostato su 3.000 cicli. Li eseguirà tutti, sotto carico misurato, e poi si fermerà da solo.

L'errore commesso dalla maggior parte dei "test" delle cerniere

Ecco cosa distingue un vero test della cerniera da una dimostrazione:carico.

È facile costruire un dispositivo che faccia scorrere un tiretto avanti e indietro su una cerniera distesa e rilassata. Riproducilo 5.000 volte, filmalo, mettilo in una brochure. Il problema è che nessuna cerniera sulla terra vive in questo modo. Una vera cerniera è sotto tensione ogni volta che viene utilizzata, perché la borsa è piena. Il contenuto si spinge verso l'esterno, la catena viene forzata lateralmente mentre si trascina il cursore lungo di essa, e più la borsa è imballata, peggio diventano entrambi.

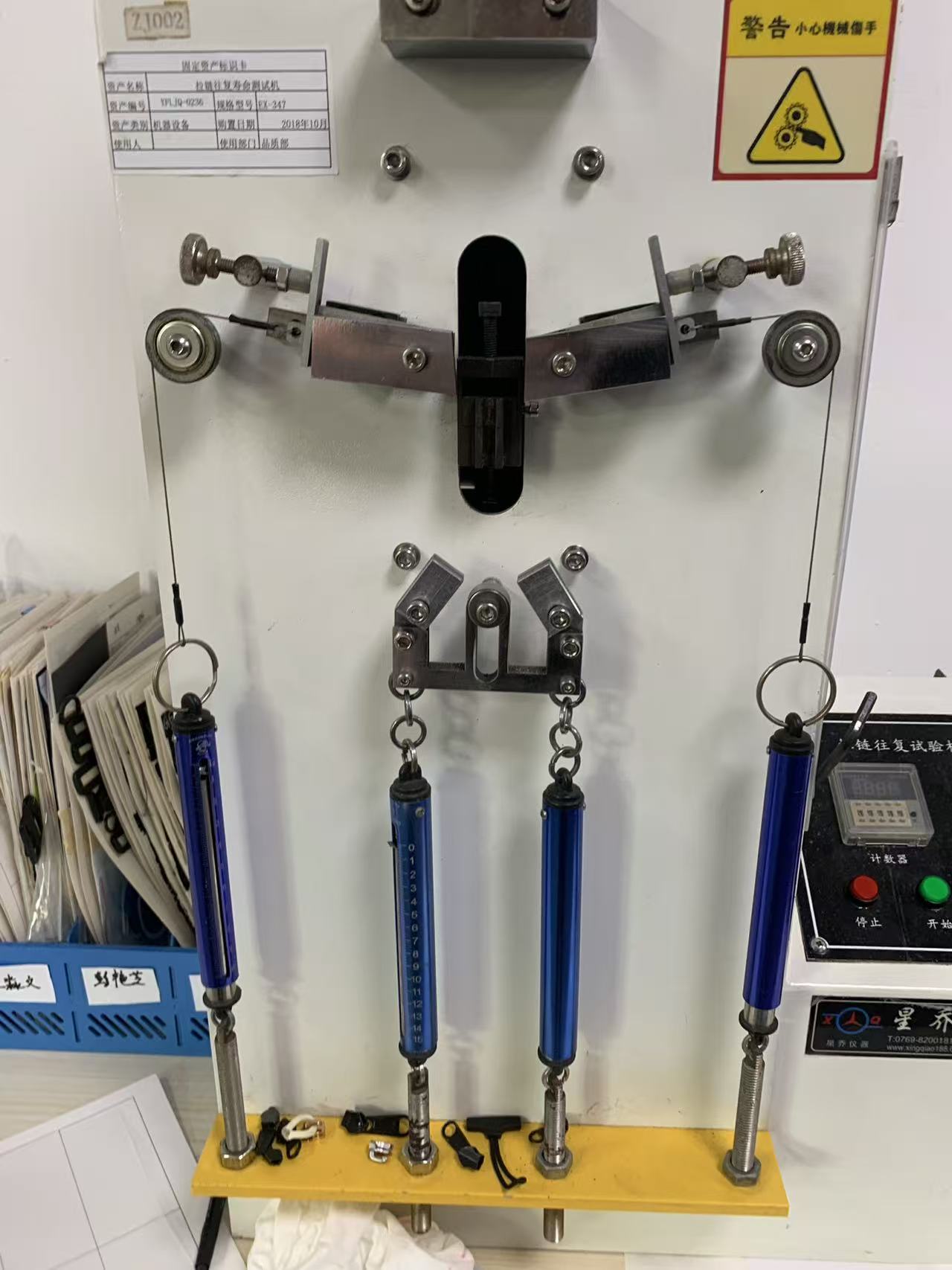

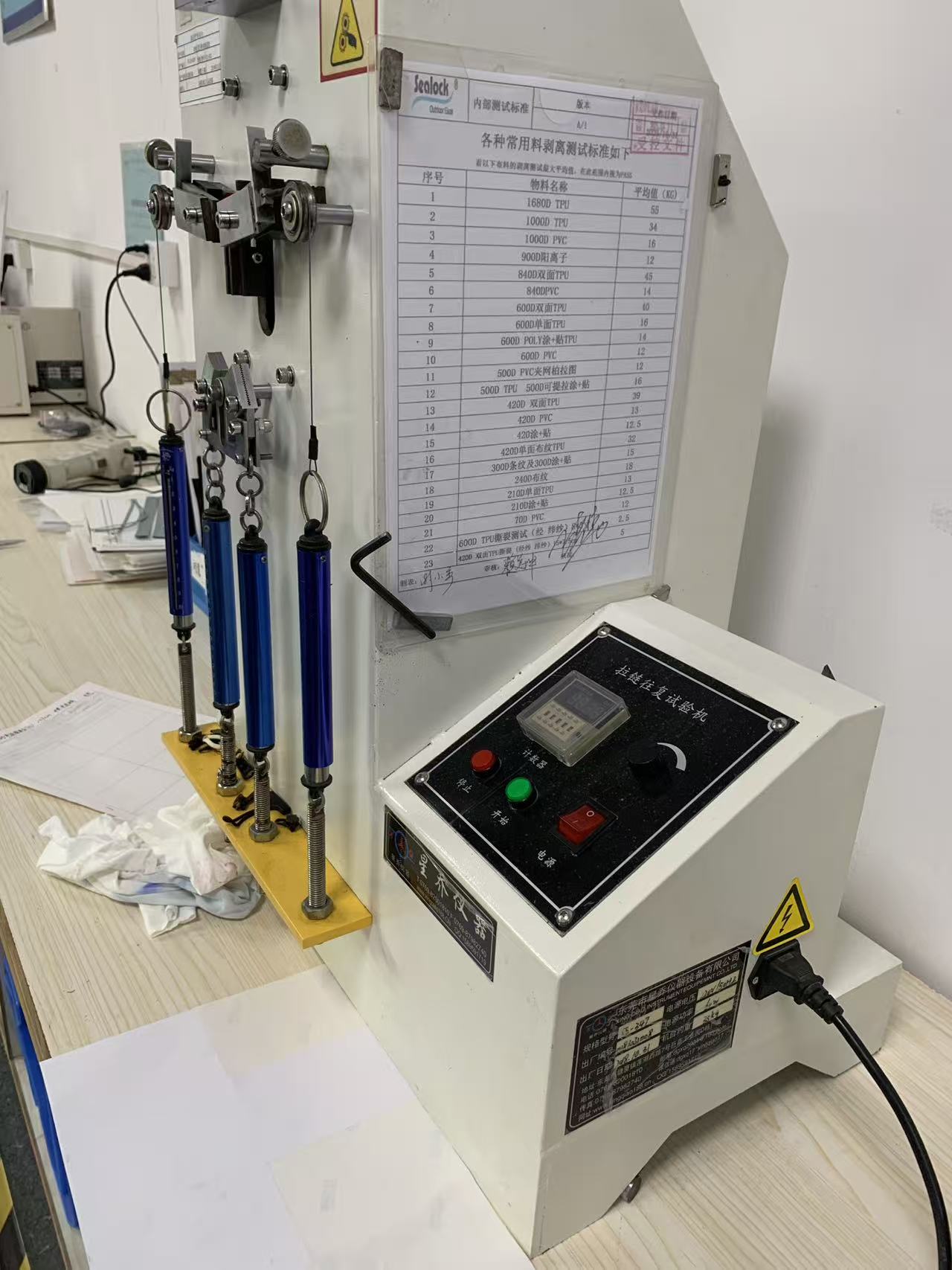

Ecco perché questa macchina sospende il peso sul campione in due direzioni contemporaneamente. Una forza laterale (F1) separa le due metà della catena, simulando un sacco imbottito che tenta di aprire la propria cerniera. Una forza longitudinale (F2) agisce lungo la linea di corsa, caricando il cursore mentre viene trascinato. Quattro calibri a molla calibrati applicano e visualizzano tali forze. Solo allora la macchina inizia a girare.

La differenza non è accademica. Una cerniera scaricata funzionerà felicemente per decine di migliaia di cicli e non ti dirà nulla. La stessa cerniera usata sotto carico laterale ti mostrerà esattamente come fallirà sul campo: denti che iniziano a separarsi dietro il cursore, un cursore che si allarga e smette di bloccare la catena, una linguetta che si stanca al suo attacco, un nastro che si strappa da dove è ancorato.

I carichi non sono indovinati: sono elencati in base alla dimensione della cerniera

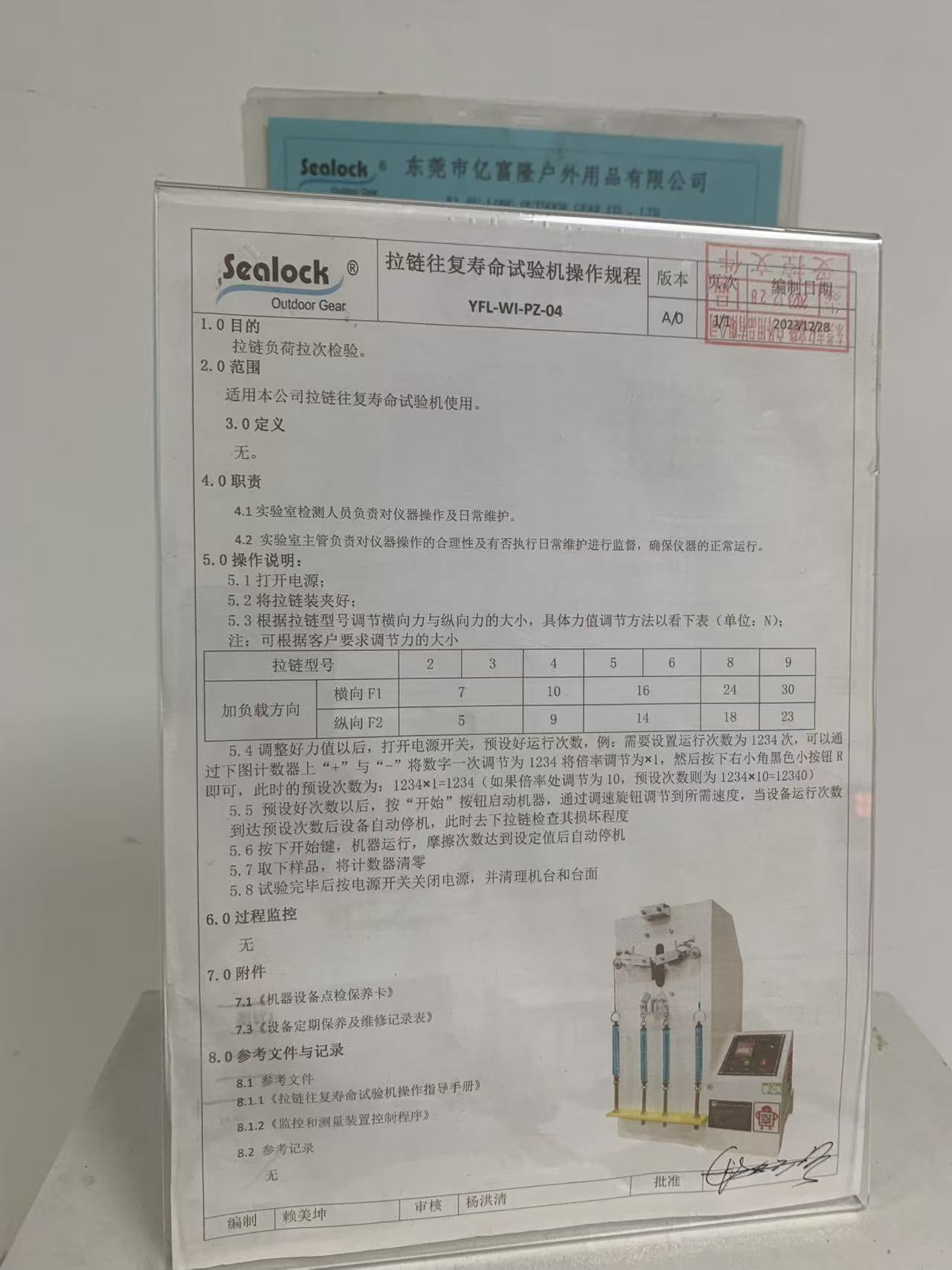

La macchina funziona secondo la procedura controllata YFL-WI-PZ-04, revisione A/0, e il cuore di quel documento è un tavolino. Imposta la forza laterale (F1) e la forza longitudinale (F2), in newton, per ogni calibro di cerniera, perché una cerniera n. 3 su una custodia per documenti e una cerniera n. 9 su un borsone per carichi pesanti non possono essere testate allo stesso carico:

• Taglia 2–3:F1 7 N, F2 5 N
• Taglia 4:F1 10 N, F2 9 N
• Taglia 5–6:F1 16 N, F2 14 N
• Taglia 8:F1 24 N, F2 18 N
• Taglia 9:F1 30 N, F2 23 N

Due cose degne di nota su quel tavolo. Innanzitutto, i carichi si adattano con la cerniera, quindi il test è proporzionato piuttosto che valido per tutti: si prevede che una catena più pesante ne sopporti di più e viene testata come tale. In secondo luogo, la procedura reca una nota esplicita:i valori della forza possono essere adattati alle esigenze del cliente.Se le specifiche di un marchio richiedono un carico diverso, o più pesante perché il loro utilizzo finale è brutale, la macchina viene impostata sul loro numero anziché sul nostro. Lo standard di una casa dovrebbe essere un pavimento, non un soffitto.

Come va effettivamente una corsa

La procedura è abbastanza breve da poter essere letta in un minuto, il che è il segno di un test che viene eseguito piuttosto che ammirato:

• Accendere e fissare la cerniera nell'apparecchio.
• Imposta le forze laterali e longitudinali in base alla tabella per quella dimensione di cerniera o in base alle specifiche del cliente.

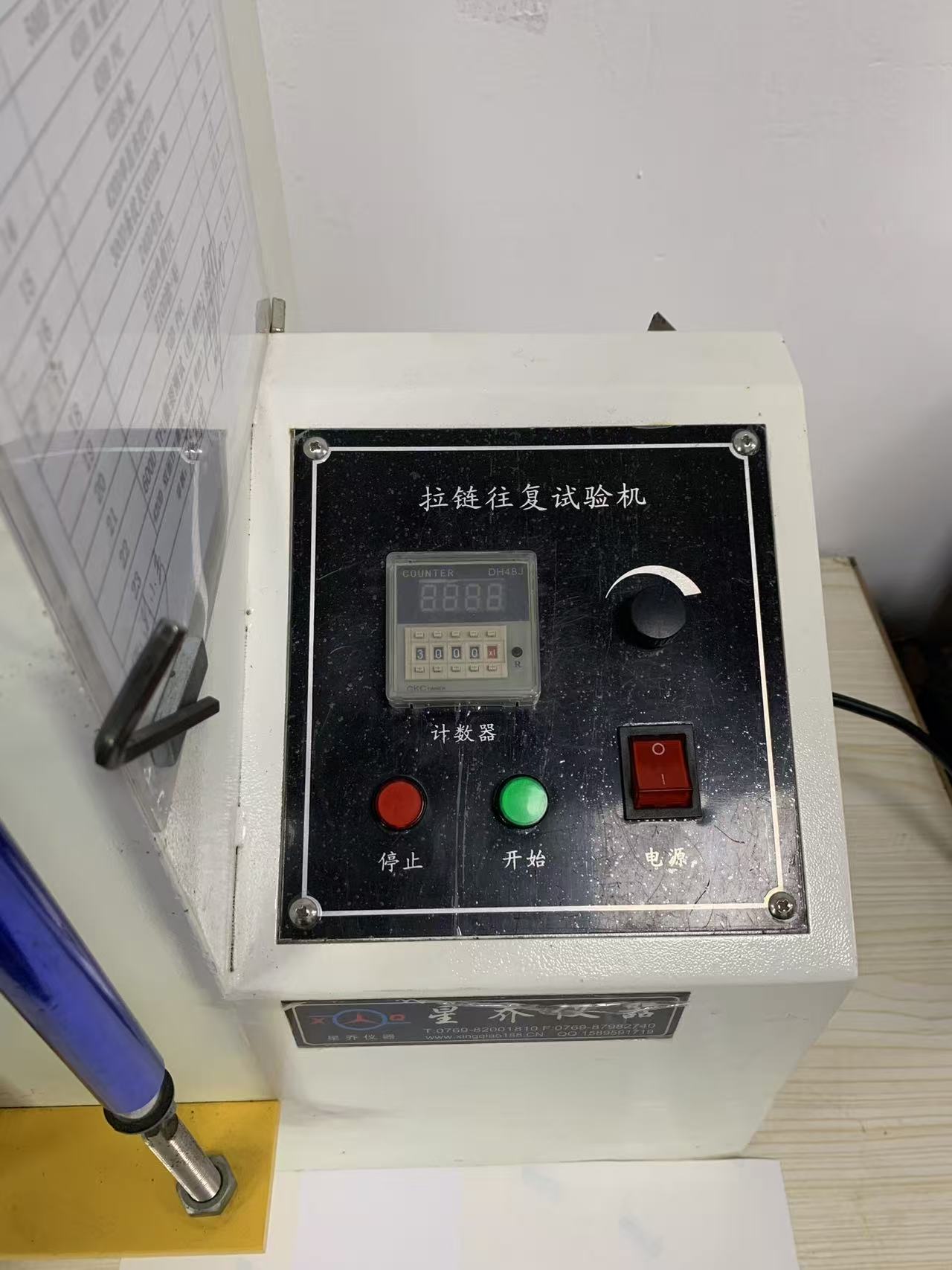

• Imposta il conteggio dei cicli sul contatore, utilizzando il suo moltiplicatore: 1234 a ×1 è 1.234 cicli; la stessa impostazione a ×10 è 12.340. È un piccolo dettaglio meccanico che ha rovinato più di un test in più di una fabbrica, ed è proprio per questo che è precisato nel documento e non lasciato nella memoria.
• Premere start e impostare la velocità sul quadrante. La macchina esegue un ciclo e si arresta automaticamente quando raggiunge il conteggio preimpostato.
• Rimuovi la cerniera ed esamina il danno: questo è il risultato reale, non il fatto che sia sopravvissuta.
• Azzerare il contatore, spegnere, pulire la macchina e il banco.

L'ultima riga sembra una pulizia. Non si tratta solo di pulizia: un contatore lasciato senza azzeramento è il modo in cui il test da 3.000 cicli della persona successiva diventa tranquillamente un test da 300 cicli.

Perché questo è più importante per gli indumenti impermeabili che per i bagagli

Una cerniera a spirale in nylon standard è una cosa tollerante. Le cerniere impermeabili ed ermetiche che saldiamo nelle borse stagne e nei frigoriferi non lo sono, e le ragioni sono strutturali.

Sono più rigidi per progettazione: l'impegno stretto e rivestito dei denti che mantiene l'acqua e l'aria fredda fuori è la stessa cosa che li rende pesanti da tirare. Questa resistenza significa che ogni ciclo trasmette più forza al cursore, al nastro e alla linguetta di quanto farebbe mai una cerniera a spirale morbida. Inoltre portano un rivestimento polimerico sul nastro e i rivestimenti possono rompersi in una piega o in un punto di sollecitazione dopo un numero sufficiente di cicli - e una crepa nel rivestimento di una cerniera impermeabile non è un problema estetico, è una perdita. Infine, sui nostri prodotti il ​​nastro della cerniera è solitamente saldato direttamente nel corpo, quindi l'interfaccia tra un componente mobile e una struttura sigillata è essa stessa un luogo che deve sopravvivere alla fatica.

Tutto ciò significa che la versione onesta di una dichiarazione di cerniera impermeabile non è "sigilla". È "sigilla ancora dopo una stagione in cui è stato aperto con la mano bagnata". L'unico modo per saperlo prima della spedizione è pedalarlo sotto carico e poi andare a vedere.

Quello che stiamo cercando quando si ferma

Il conteggio dei cicli è l'impostazione; l'ispezione successiva è il risultato. Su un campione completato controlliamo se la catena si chiude ancora completamente e si blocca dietro il cursore, se il cursore si è allargato o ha iniziato a saltare, se i denti si sono deformati o si sono staccati dal nastro, se la linguetta e il suo attacco sono intatti e, per le catene impermeabili rivestite, se il rivestimento presenta crepe o usura lungo la linea di piega dove passa il cursore.

Un fallimento qui non è automaticamente una cerniera rifiutata. Spesso si tratta di una conversazione sulle specifiche: un calibro più pesante per una borsa che sarà imbottita troppo, un cursore o un tipo di chiusura diverso, un rinforzo all'estremità dove si concentra il carico o una modifica al design che impedisce alla cerniera di essere la parte della borsa che trasporta il carico in primo luogo. Ciò che non dovrebbe mai essere è una scoperta fatta dal cliente.

Registrato, calibrato e noioso di proposito

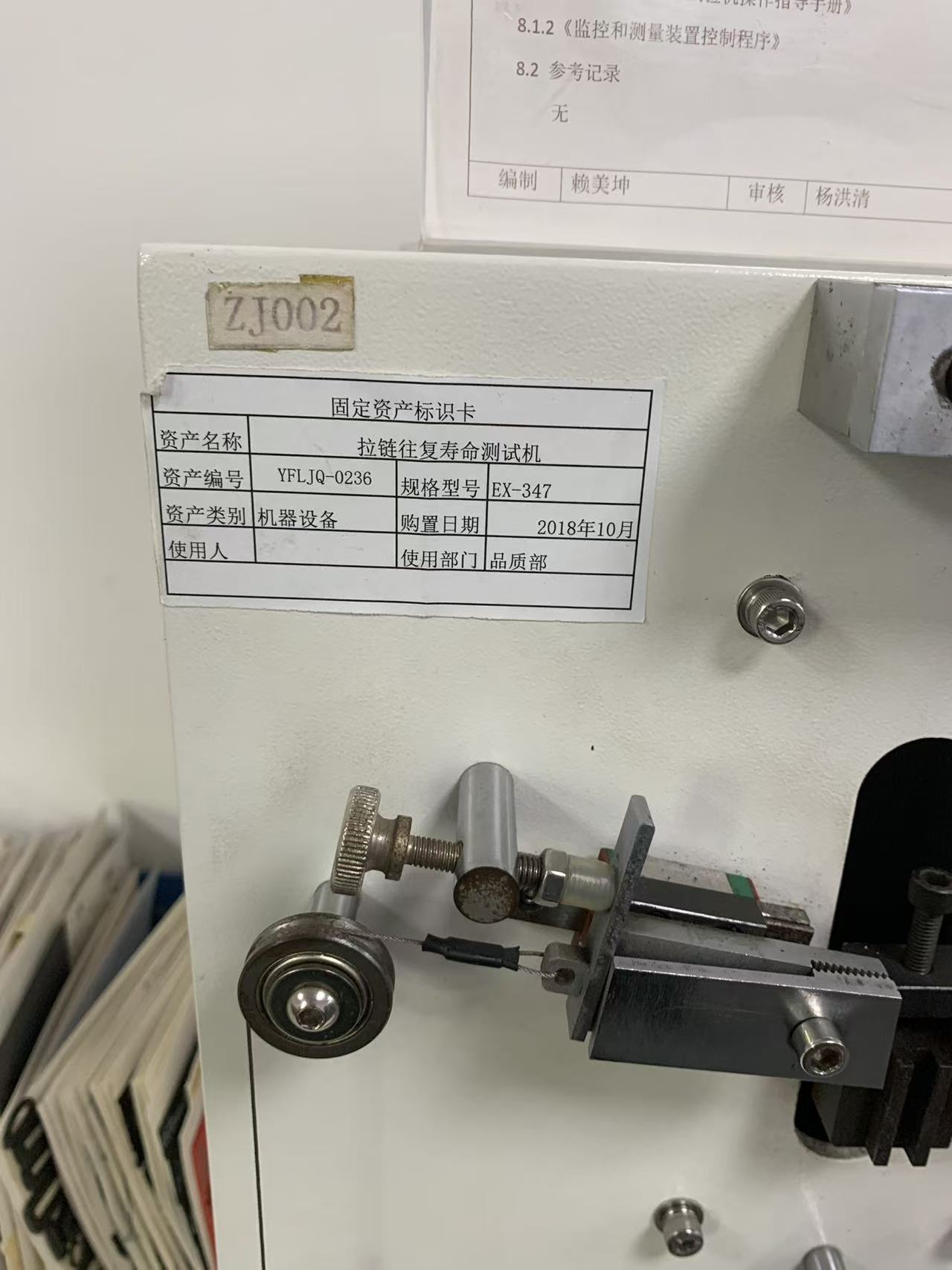

Come gli altri strumenti di questa serie, questo porta i documenti sul suo corpo: una scheda di risorsa che lo identifica come risorsa aziendale YFLJQ-0236, modello EX-347, acquistato nell'ottobre 2018 e assegnato al reparto qualità, e un ID macchina - ZJ002 - stampigliato sul pannello. Accanto si trova un'etichetta di calibrazione, calibrata a dicembre 2025 con ricalibrazione prevista per dicembre 2026.

Questa combinazione (un proprietario nominato, una procedura documentata, una tabella di carico con numeri reali e una calibrazione esterna su un ciclo programmato) è ciò che consente a una frase come "questa cerniera ha superato 3.000 cicli con un carico laterale di 16 N" di significare qualcosa per l'ingegnere di un cliente. Senza di esso, la stessa frase è solo un bel numero tondo.

Un altro foglio sul muro

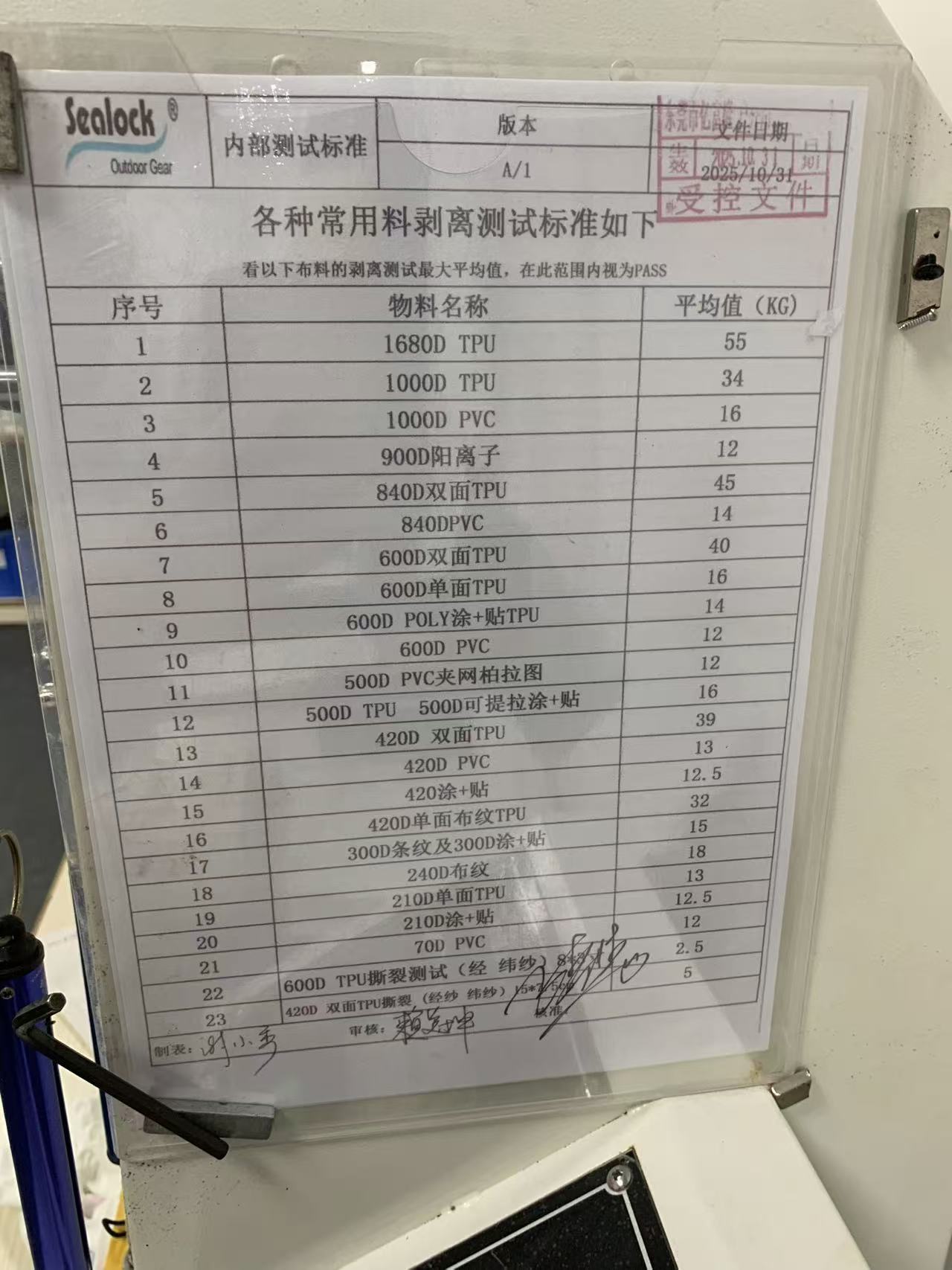

Se guardi oltre questa macchina nelle fotografie, c'è un altro documento controllato montato accanto ad essa: uno standard di test interno che elenca i valori di accettazione, in chilogrammi, per la resistenza alla pelatura e all'adesione su più di venti dei materiali che utilizziamo abitualmente: TPU 1680D, TPU fronte-retro 840D, TPU fronte-retro e fronte-retro 600D, PVC e laminati rivestiti, ciascuno con la propria soglia di superamento, oltre ai criteri di resistenza allo strappo nella parte inferiore. Appartiene a uno strumento diverso ed è oggetto del prossimo articolo di questa serie.

Ma vale la pena segnalarlo qui, perché risponde a una domanda che le persone raramente pongono a una fabbrica:quale numero conta come passaggio?I test rappresentano solo la metà del controllo di qualità. Avere criteri di accettazione scritti e controllati dalla revisione, in modo che un risultato venga confrontato con qualcosa concordato in anticipo piuttosto che con qualunque cosa sperasse la persona che tiene in mano il campione, è l'altra metà.

A proposito di Sealock

Sealock (Dongguan Yifulong Outdoor Products Co., Ltd.), fondata nel 2003, è un produttore di borse impermeabili saldate ad alta frequenza, borse termiche morbide e attrezzature acquatiche gonfiabili, con basi di produzione a Dongguan, Cina e Ho Chi Minh City, Vietnam. L'azienda gestisce un laboratorio di prova interno con strumenti registrati e calibrati esternamente, procedure operative controllate e standard di accettazione interni documentati, supportando l'approvazione dei materiali, lo sviluppo del prodotto e il controllo della qualità della produzione per i programmi OEM e ODM in tutto il mondo. I suoi sistemi e certificazioni includono ISO 9001, BSCI, SMETA e GRS.
