Il numero che decide se una saldatura è effettivamente una saldatura

Quarto di una serie dal laboratorio Sealock: il tester di trazione e peel - e un rapporto reale, con numeri reali, di un martedì mattina di giugno

DONGGUAN, Cina – [Giorno del mese], 2026— Tutto ciò che costruisce questa azienda si basa su un'affermazione: che due pezzi di tessuto rivestito, fusi insieme mediante saldatura ad alta frequenza, si comporteranno come un unico pezzo di materiale per tutta la vita del prodotto. Ogni borsa asciutta, ogni borsa frigo, ogni boa gonfiabile è questa affermazione ripetuta alcune centinaia di volte attorno a una cucitura.

È un'affermazione che non puoi verificare guardando. Una saldatura perfetta e una saldatura marginale sembrano identiche dall'esterno: la differenza si nota solo mesi dopo, quando quella marginale inizia a sfaldarsi nelle mani del cliente. Ecco perché esiste la macchina in questo articolo e perché, tra tutto ciò che c'è nel nostro laboratorio, è quello che misura più direttamente se il nostro processo principale funziona.

Separa la saldatura e ti dice esattamente quanto è stato difficile provare.

Cosa misura effettivamente la forza di pelatura

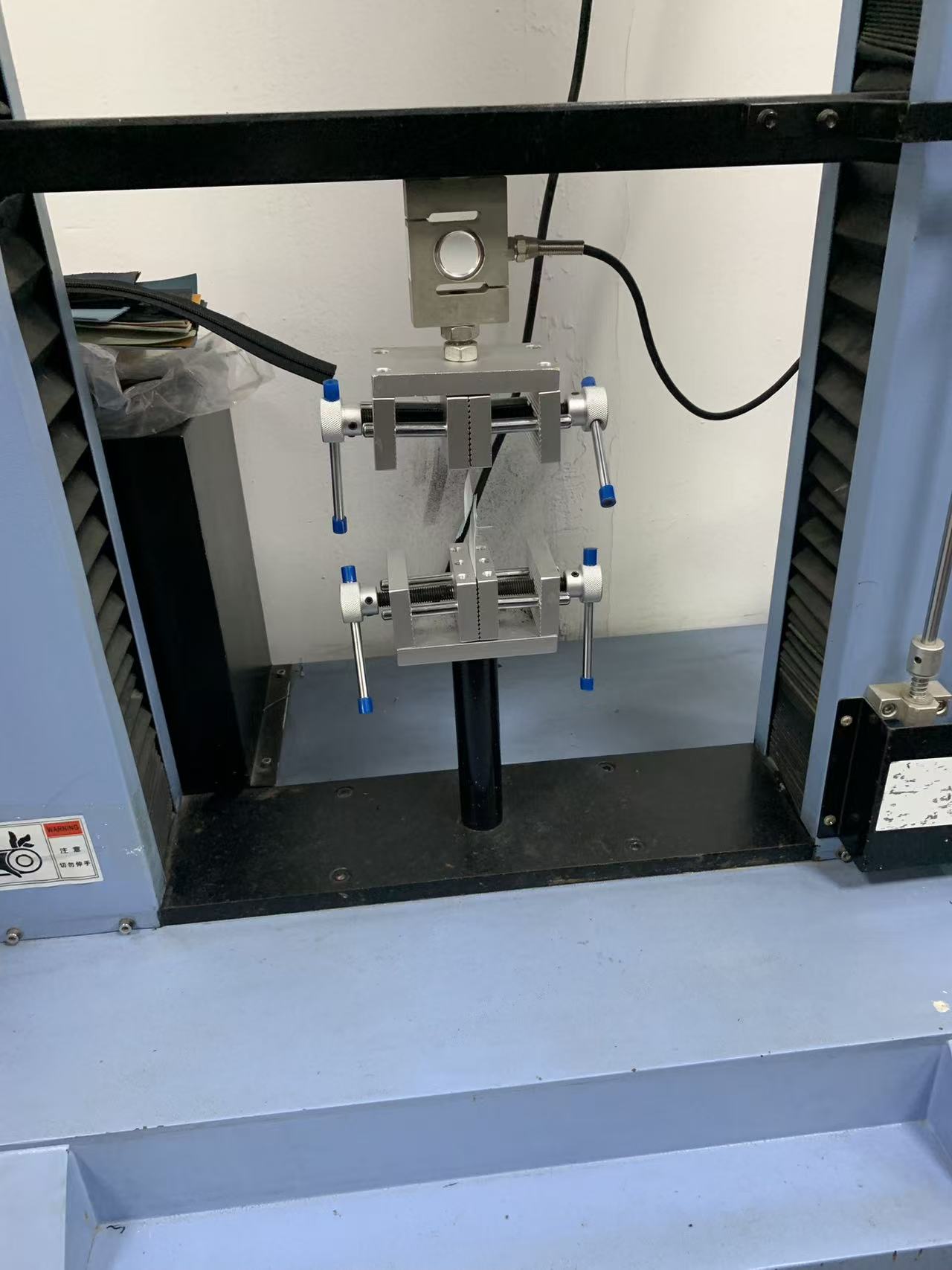

Prendere un campione saldato o laminato, afferrare i due strati con ganasce opposte e allontanarli a velocità controllata. La cella di carico registra la forza richiesta, in modo continuo, per tutta la lunghezza della separazione. Quella forza, espressa in chilogrammi forza o newton per millimetro di larghezza, è la resistenza alla pelatura ed è il numero singolo più onesto disponibile sulla qualità di un legame.

Per noi conta in due posti distinti. Il primo è la saldatura stessa: con quanta forza la saldatura ad alta frequenza ha fuso due pannelli. Una saldatura che si è raffreddata leggermente sembra a posto e si stacca presto; questo test è ciò che lo rileva prima che diventi un lotto di produzione. Il secondo è la struttura stessa del materiale: i tessuti rivestiti e laminati sono essi stessi assemblaggi incollati (un rivestimento o una pellicola aderente a un tessuto di base) e se la laminazione si delamina, il tessuto si rompe dall'interno indipendentemente da quanto bene lo abbiamo saldato. Entrambi vengono sottoposti al test qui ed entrambi devono superarlo.

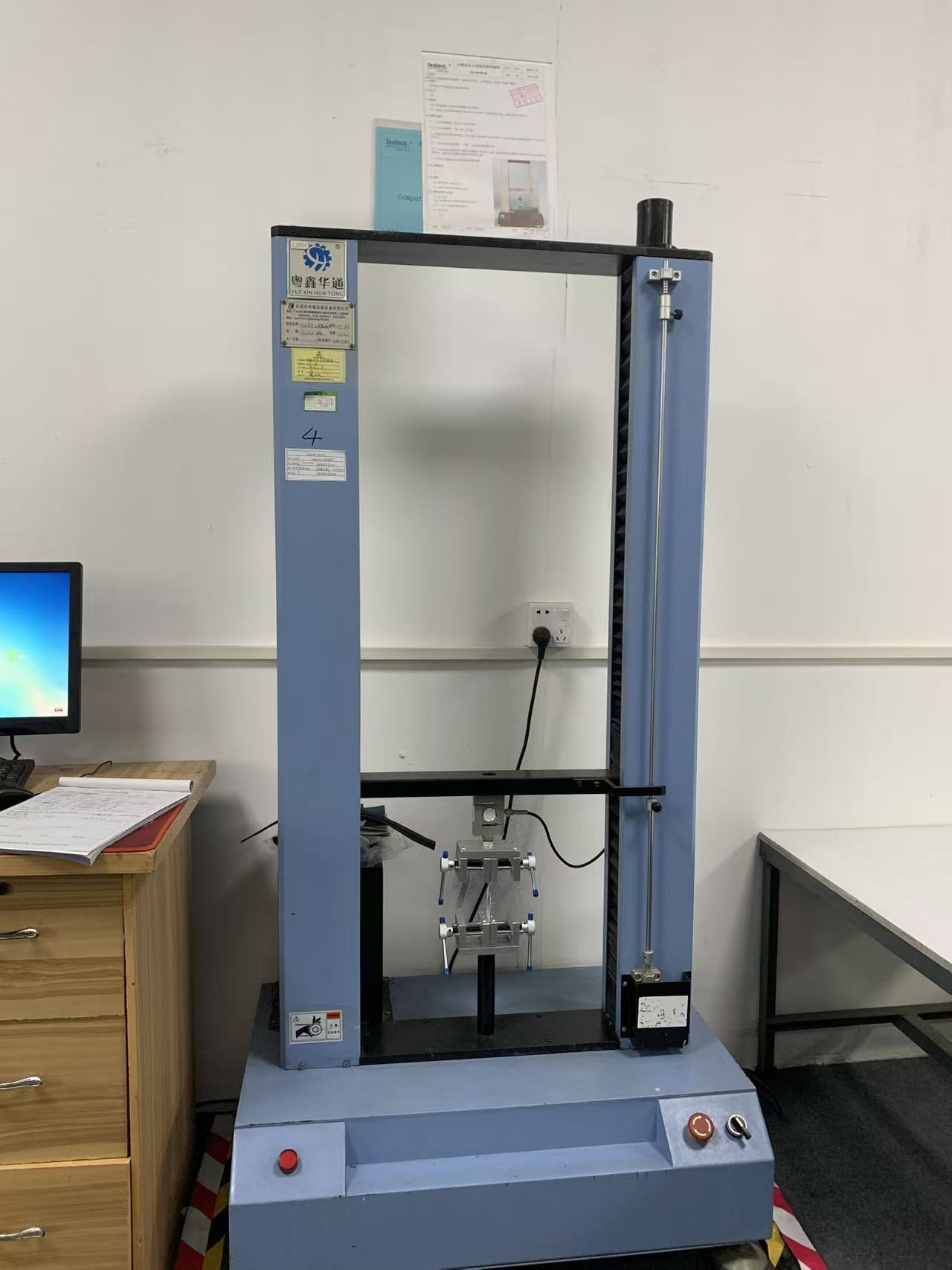

La stessa macchina esegue anche prove di trazione e strappo, motivo per cui i suoi dispositivi cambiano a seconda di ciò che è bloccato al loro interno. Ma il peeling è il test che parla più direttamente di ciò che questa fabbrica fa per vivere.

Un vero e proprio reportage, dalle 10:09 di un martedì mattina

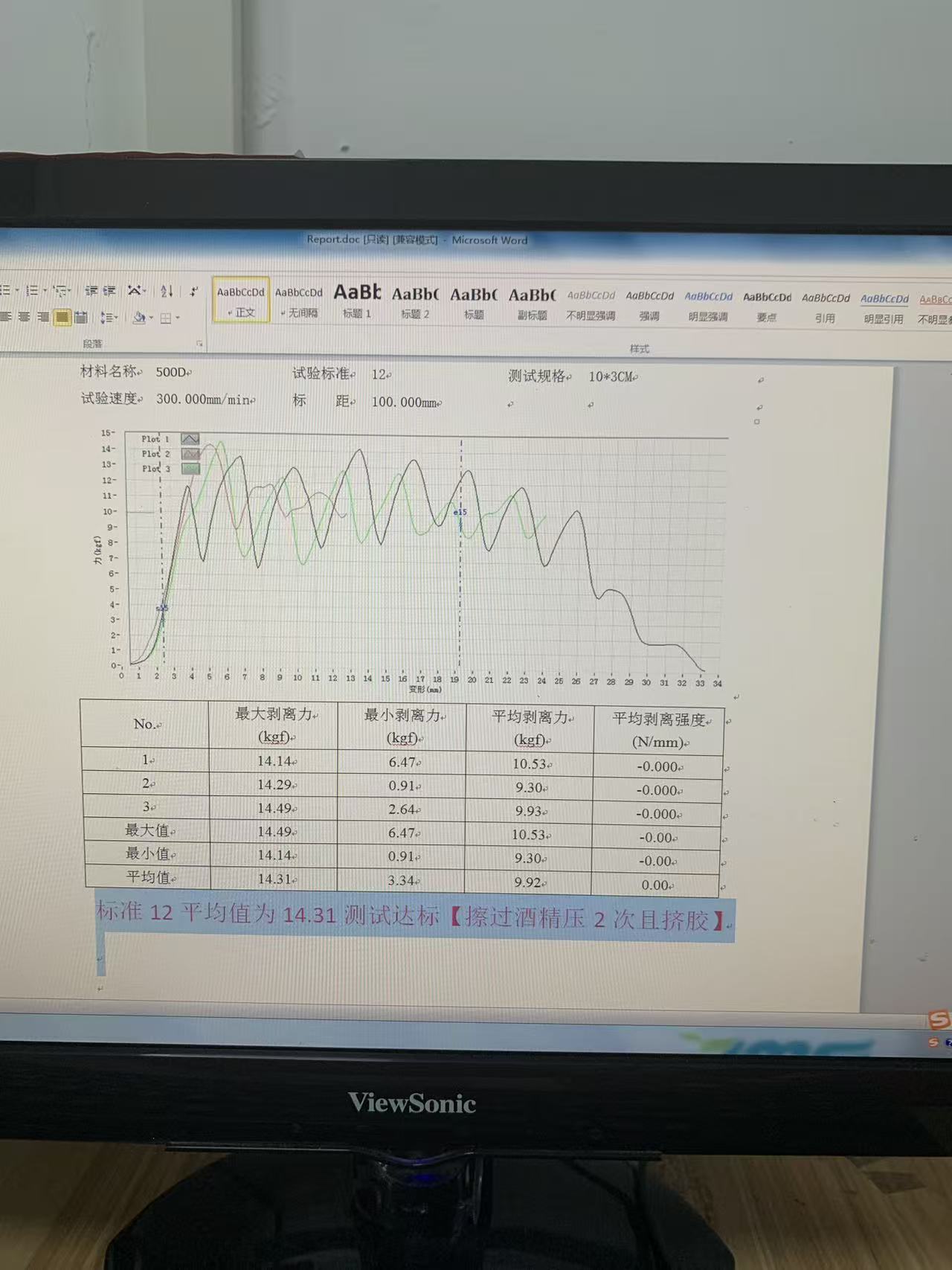

Invece di descriverlo in modo astratto, ecco un'esecuzione effettiva del nostro laboratorio, datata 10 giugno 2026 alle 10:09, su un materiale 500D per un programma del cliente.

I parametri del test: dimensione del campione 10 × 3 cm, lunghezza del calibro 100 mm, velocità di prova 300 mm/min. Sono stati analizzati tre campioni, non uno, perché il risultato di un singolo peeling è quasi privo di significato.

I risultati, in chilogrammi forza:

• Campione 1:massimo 14.14, minimo 6.47, media 10.53
• Campione 2:massimo 14.29, minimo 0.91, media 9.30
• Campione 3:massimo 14,49, minimo 2,64, media 9,93
• Attraverso i tre:massimo massimo 14,49, media dei massimi 14,31, media delle medie 9,92

E poi la riga che conta, scritta in calce al verbale dall'operatore:contro il valore standard 12, la media è 14,31: il test è superato.

Lo "standard 12" non è stato inventato sul momento. Deriva dallo standard di accettazione interno, controllato da revisione, di cui abbiamo parlato alla fine dell'ultimo articolo di questa serie: una tabella che elenca il valore minimo di distacco accettabile per ciascun materiale che utilizziamo abitualmente: TPU 1680D, TPU fronte-retro 840D, TPU fronte-retro e fronte-retro 600D, PVC e laminati rivestiti, ciascuno con il proprio numero. Il test produce un risultato; lo standard decide se quel risultato è buono. Avere entrambi, scritti prima del test piuttosto che dopo, è il punto.

Perché la curva è frastagliata e perché questa è la parte interessante

Guarda le curve di forza su quel rapporto e non vedrai una linea liscia. Vedrai un dente di sega: la forza sale a circa 14, scende di nuovo a 7, sale di nuovo, ancora e ancora per tutta la lunghezza del campione, prima di diminuire finalmente alla fine.

Quella forma non è rumore e non è un difetto della macchina. Ecco come appare effettivamente il peeling. Un legame non viene rilasciato in modo uniforme; si rilascia in una serie di piccoli cedimenti progressivi, ognuno dei quali richiede forza per avviarsi e poi alleviare brevemente mentre si propaga. I picchi sono dove il legame ha resistito; gli avvallamenti sono i punti in cui una sezione lascia andare.

Proprio per questo motivo il report registra il massimo, il minimo e la media per ogni esemplare. Il massimo indica il caso migliore dell'obbligazione. La media indica il suo comportamento tipico su tutta la buccia. E il minimo – nota l’esemplare 2, dove la forza è scesa a 0,91 kgf – indica il punto peggiore in quell’esemplare, che è il numero a cui un pessimista dovrebbe prestare maggiore attenzione, perché un legame fallisce dove è più debole, non dove è più forte.

Tre campioni, tre serie di quelle cifre e uno standard con cui confrontarle. Questo è il risultato. Un numero di un esemplare è un aneddoto.

La parentesi alla fine del rapporto

C'è un dettaglio in quel rapporto che vale la pena di evidenziare, perché dice qualcosa su come pensa questo laboratorio. Dopo la decisione di superamento, l'operatore ha registrato tra parentesi la preparazione del campione: pulito con alcol, pressato due volte, con adesivo spremuto.

In altre parole, il risultato non viene registrato come una proprietà esclusiva del materiale. È registrato come proprietà diquesto materiale, legato in questo modo. La resistenza alla pelatura è sempre una funzione del processo (pulizia della superficie, pressione, permanenza, quantità di adesivo applicato) e un numero che non dice quale processo lo ha prodotto non può essere riprodotto o discusso. Scrivere la preparazione accanto al risultato è ciò che trasforma una misurazione in una prova.

Le condizioni poco glamour che rendono valido il numero

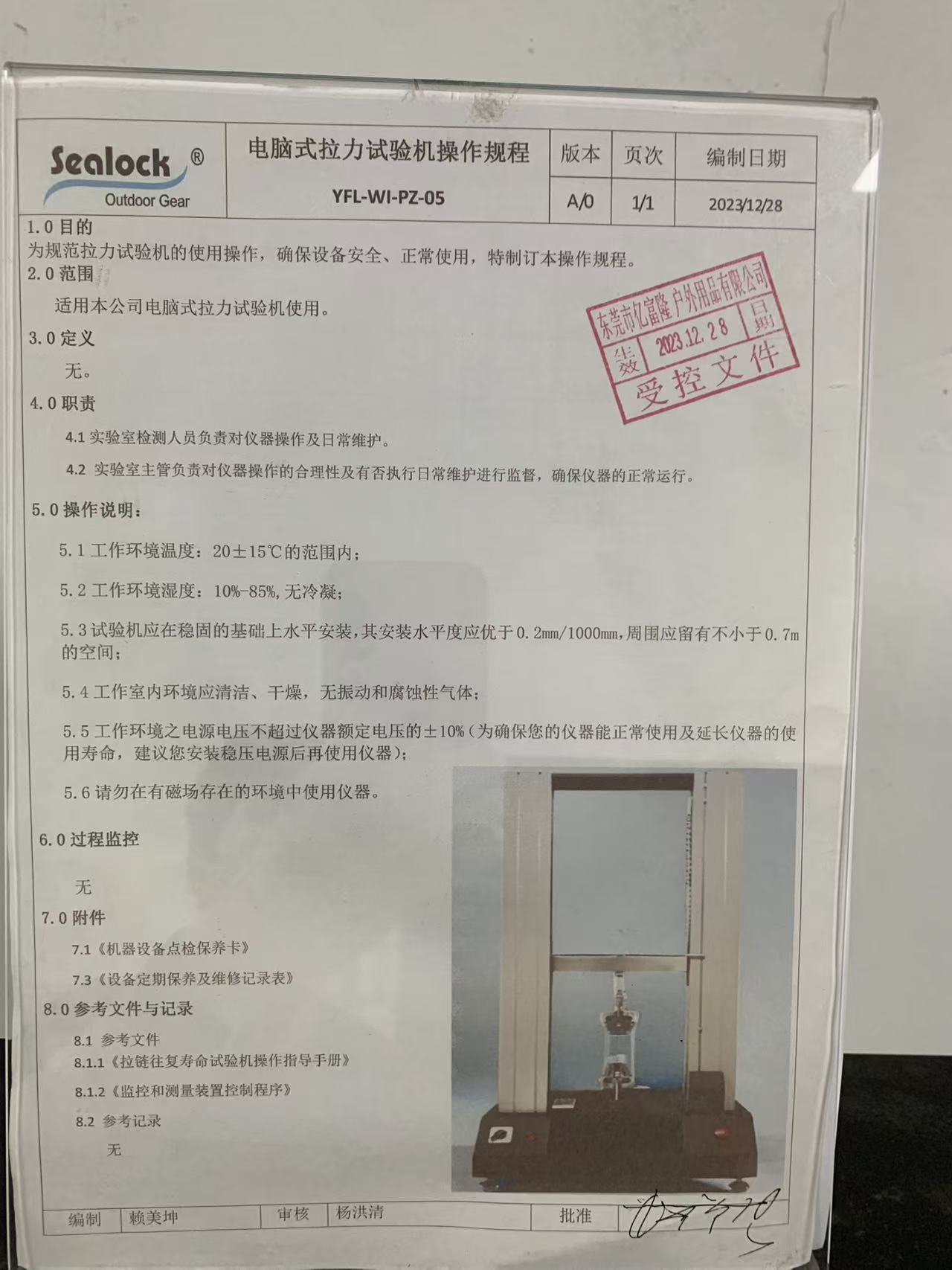

Questo strumento funziona secondo la procedura controllata YFL-WI-PZ-05, revisione A/0 e, a differenza delle altre procedure di questa serie, la maggior parte non riguarda affatto i pulsanti. Riguarda la stanza:

• Temperatura ambiente 20 ± 15 °C, umidità 10–85 % senza condensa. I polimeri sono sensibili alla temperatura; la stessa saldatura testata a freddo e testata a caldo non darà lo stesso numero.
• Installato a livello su una base stabile, con livellamento migliore di 0,2 mm per 1.000 mm e almeno 0,7 m di spazio libero attorno alla macchina.
• Una stanza pulita e asciutta, priva di vibrazioni e gas corrosivi.
• Tensione di alimentazione entro ±10% del valore nominale, si consiglia uno stabilizzatore di tensione.
• Non utilizzare in prossimità di campi magnetici.

Niente di tutto questo è affascinante e tutto è portante. Un telaio di trazione non livellato introduce un carico fuori asse. Una cella di carico alimentava derive di potenza instabili. La vibrazione aggiunge rumore al segnale che stai leggendo fino a due cifre decimali. Il motivo per cui queste clausole si trovano in un documento controllato piuttosto che nella testa di qualcuno è che sono invisibili: nulla di una cattiva lettura sembra brutto.

Registrato, calibrato e tracciabile

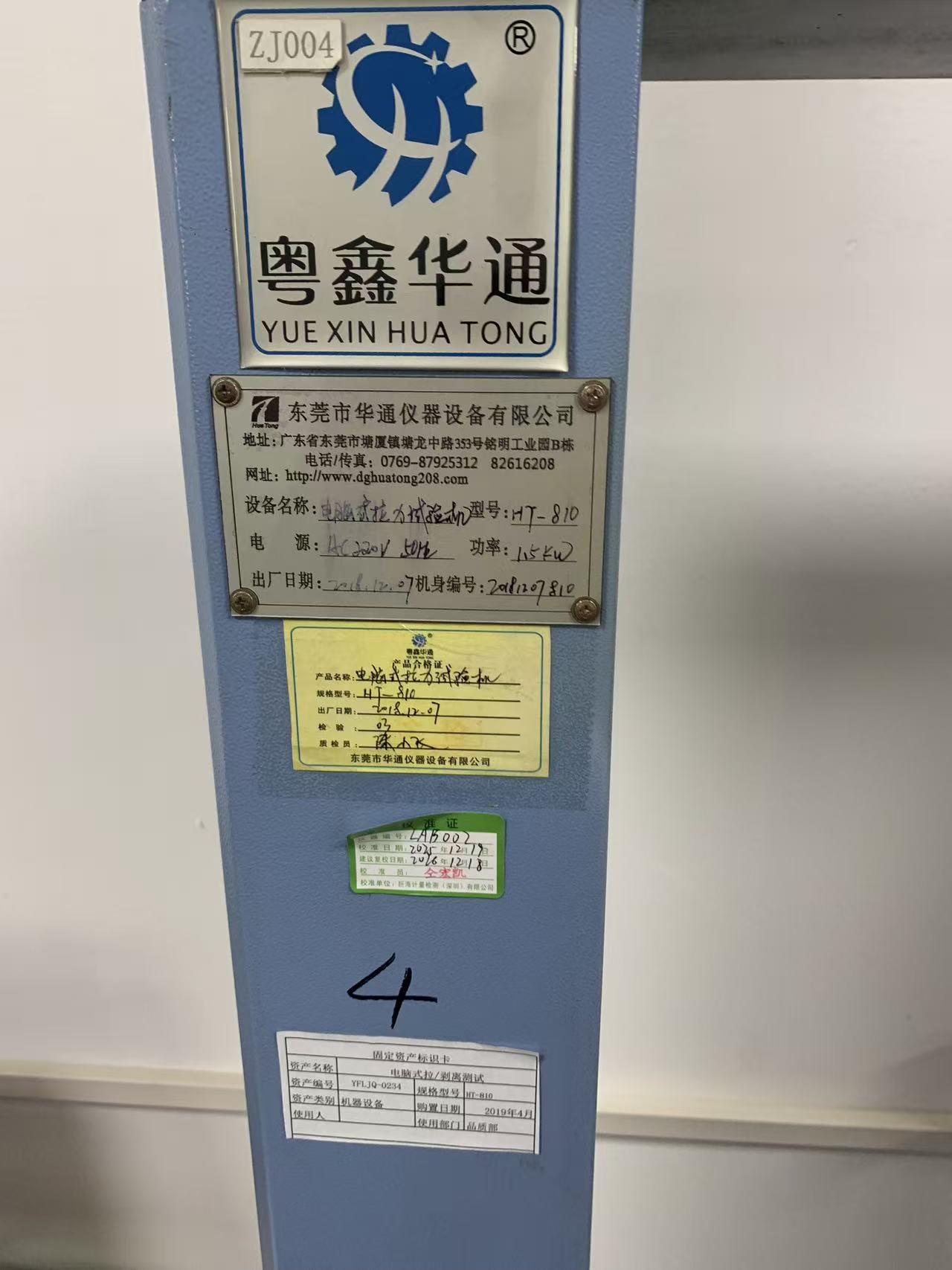

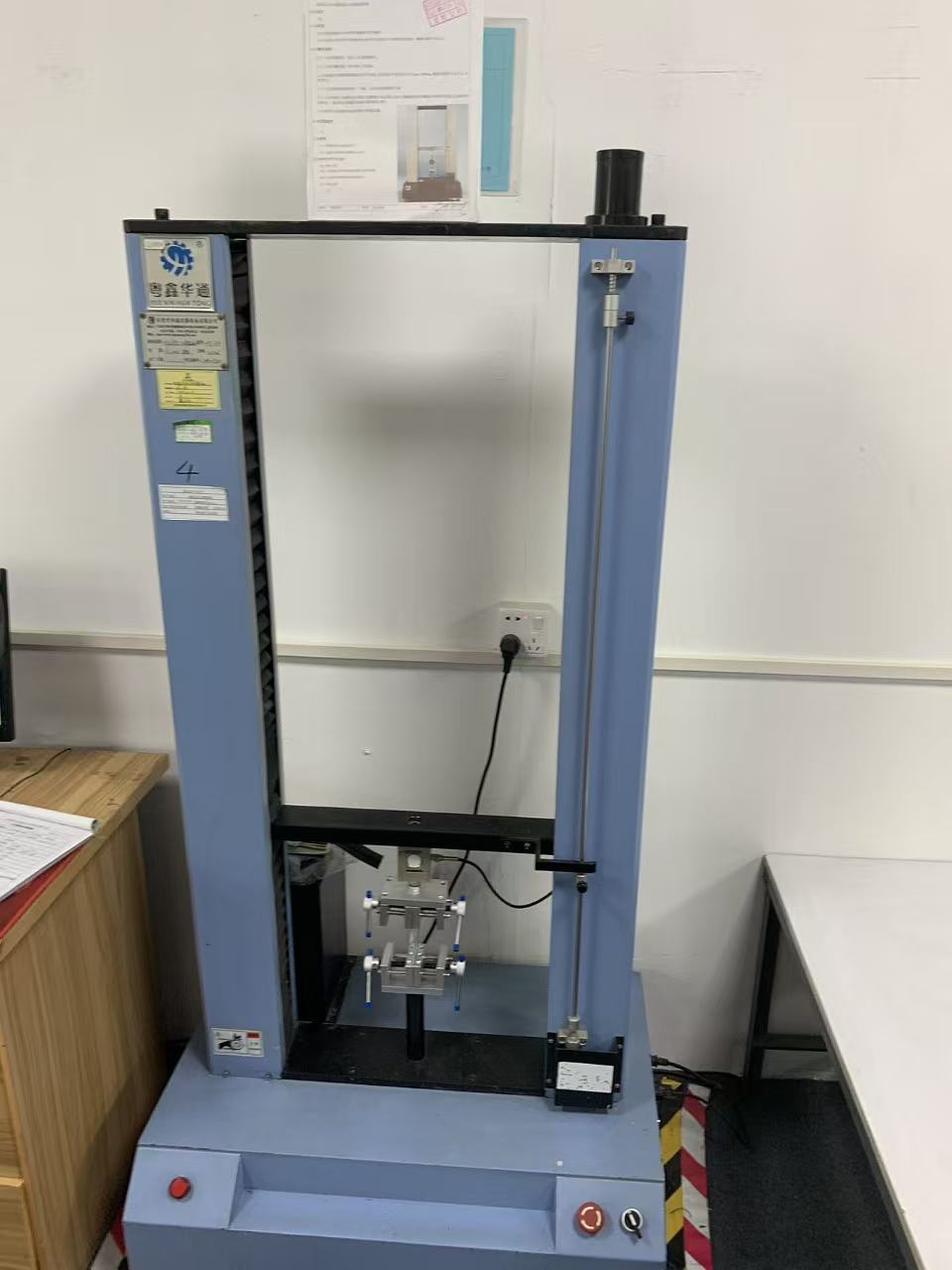

La colonna di questa macchina porta tutta la sua storia nelle etichette. Una targhetta del produttore: modello HT-810, CA 220 V / 50 Hz, 1,5 kW, costruito il 7 dicembre 2018 con il relativo numero di serie. Accanto c'è un certificato di ispezione del produttore. Una scheda asset che lo registra come asset aziendale YFLJQ-0234, acquistato nell'aprile 2019 e assegnato al reparto qualità. Un ID macchina - ZJ004 - e un numero di strumento da laboratorio, LAB-002. E un'etichetta di calibrazione: calibrato il 19 dicembre 2025, ricalibrazione prevista per il 18 dicembre 2026.

Per un risultato di peeling questo è più importante che per quasi tutti gli altri test di laboratorio, perché la forza di peeling è un numero su cui il cliente agirà. Dipende dalle decisioni sull'approvazione dei materiali, dalle trattative con i fornitori, dalla spedizione di un lotto di produzione. "14,31 kgf" ha un peso solo se la cella di carico che lo ha prodotto è stata verificata rispetto a un riferimento da qualcuno esterno a questo edificio, secondo un programma, con un certificato. Altrimenti è un numero che la macchina aveva voglia di mostrare quel giorno.

Cosa ne facciamo effettivamente

Giorno dopo giorno, questa macchina risponde a domande che altrimenti sarebbero risolte con la discussione:

• Approvazione del materiale.Una fabbrica offre un nuovo tessuto spalmato o un equivalente più economico. La sua laminazione è conforme ai nostri standard per quella costruzione o si delamina sotto la linea?
• Convalida del processo.Dopo una modifica ai parametri di saldatura, all'attrezzatura o al metodo di incollaggio, il giunto si stacca ancora al di sopra del valore accettabile? Questo è il modo in cui un cambiamento di processo viene approvato anziché auspicato.
• Controlli del lotto in entrata.Arriva una spedizione di materiale familiare. Corrisponde allo standard approvato o qualcosa è cambiato silenziosamente a monte?
• Specifiche del cliente.Quando un marchio presenta i propri requisiti di peeling, testiamo il loro numero e riferiamo in base ad esso.
• Indagine sul fallimento.Quando qualcosa va storto, è qui che scopri se il legame era debole o se il progetto gli chiedeva troppo.

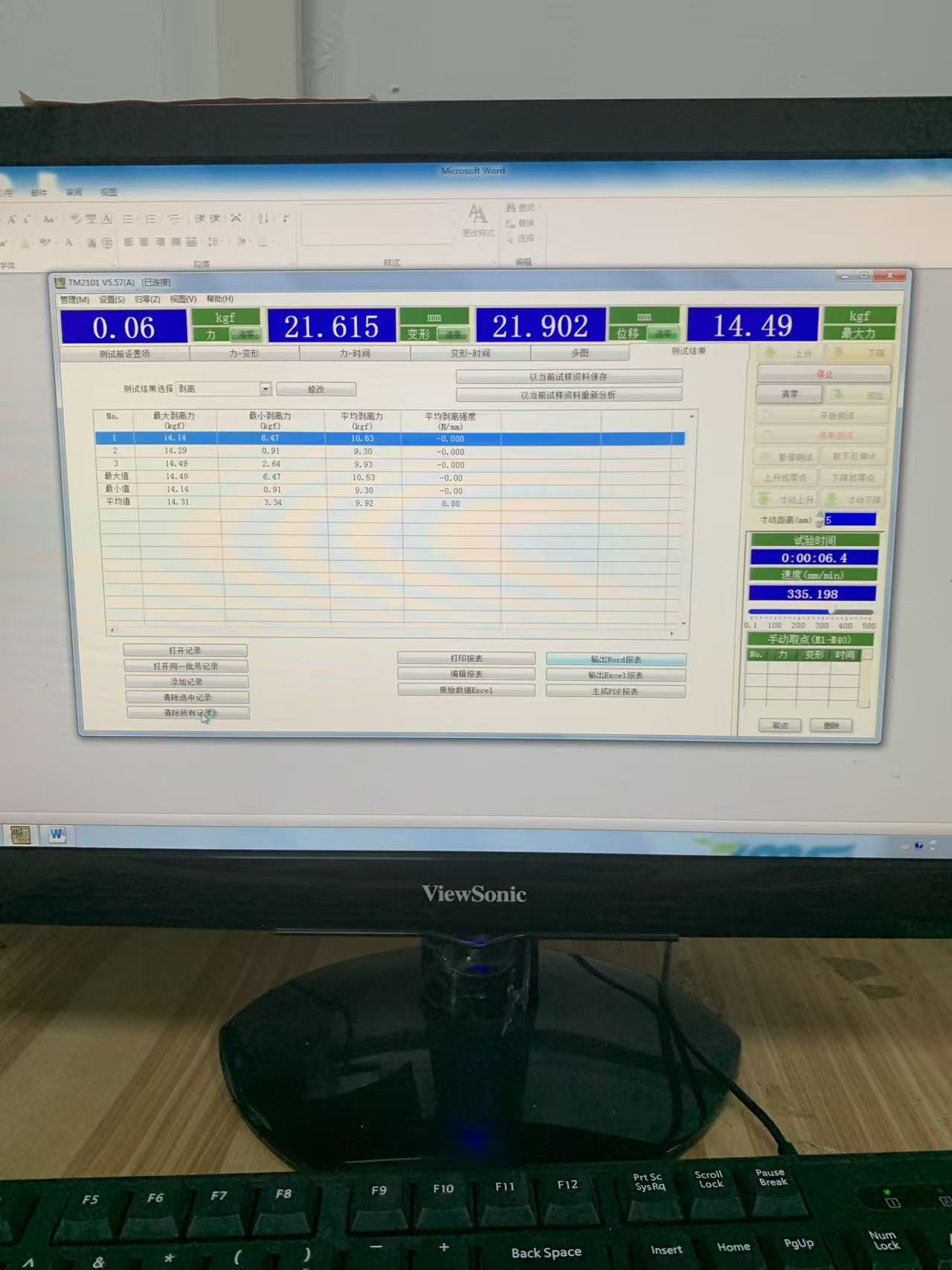

I report vengono esportati in Word, Excel o PDF direttamente dal software, il che significa che quando un cliente chiede i dati alla base di un sinistro, la risposta è un file, non una rassicurazione.

Il prossimo in questa serie: la scatola standard per la corrispondenza dei colori della sorgente luminosa e la domanda sorprendentemente difficile se due cose sono dello stesso colore.
