1. Cos'è la saldatura RF?

La saldatura RF, denominata anche saldatura ad alta frequenza (HF) o saldatura dielettrica, è un processo di produzione che unisce materiali termoplastici utilizzando energia elettromagnetica anziché calore esterno, adesivi o fissaggio meccanico. I due termini sono intercambiabili nella pratica industriale; la fisica sottostante è identica.

La caratteristica distintiva della saldatura RF è il luogo in cui ha origine il calore. Nella termosaldatura convenzionale, l'energia termica viene applicata alla superficie del materiale e condotta verso l'interno. Nella saldatura RF, il campo elettromagnetico penetra nel materiale e genera calore dall'interno, a livello molecolare. Questo riscaldamento interno produce un legame che, nella maggior parte dei casi, è più forte del tessuto di base su entrambi i lati della giunzione.

La tecnologia è utilizzata nell’industria dagli anni ’40, inizialmente per applicazioni mediche e di imballaggio a base di PVC. La sua adozione nella produzione di attrezzature per esterni di alta qualità ha subito un’accelerazione poiché il TPU ha sostituito il PVC in categorie di prodotti in cui la flessibilità, la conformità ambientale e le prestazioni a lungo termine sono importanti. Oggi, la saldatura RF è il metodo di costruzione standard per qualsiasi prodotto impermeabile che debba resistere a una pressione idrostatica sostenuta, non solo alla resistenza agli spruzzi superficiali.

Le applicazioni tipiche del prodotto includono:

• Borse stagne sommergibili e zaini impermeabili
• Raffreddatori morbidi a tenuta stagna e supporti isolati
• Strutture esterne gonfiabili
• Imballaggio impermeabile per il trasporto medico
• Custodie per attrezzature militari e tattiche

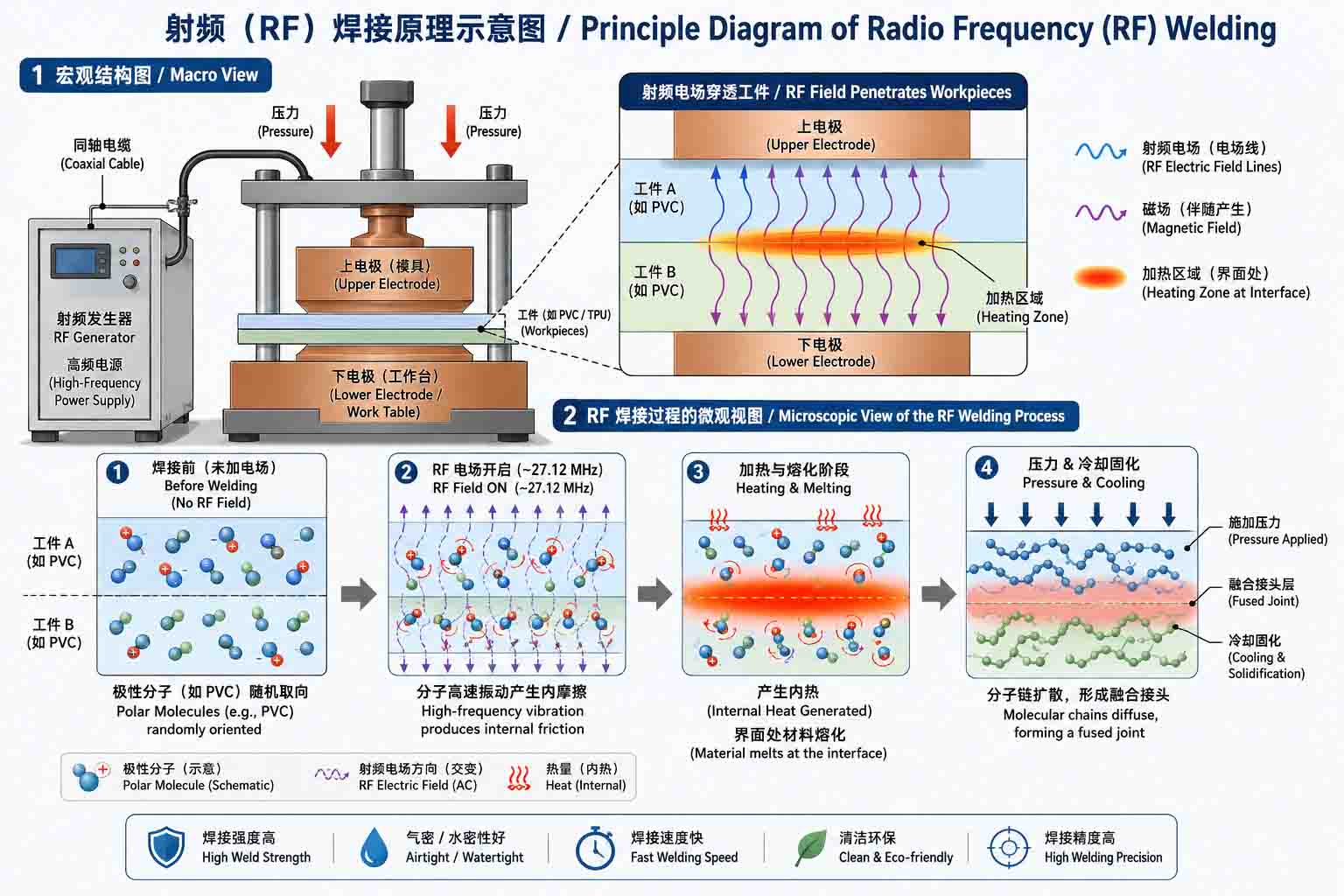

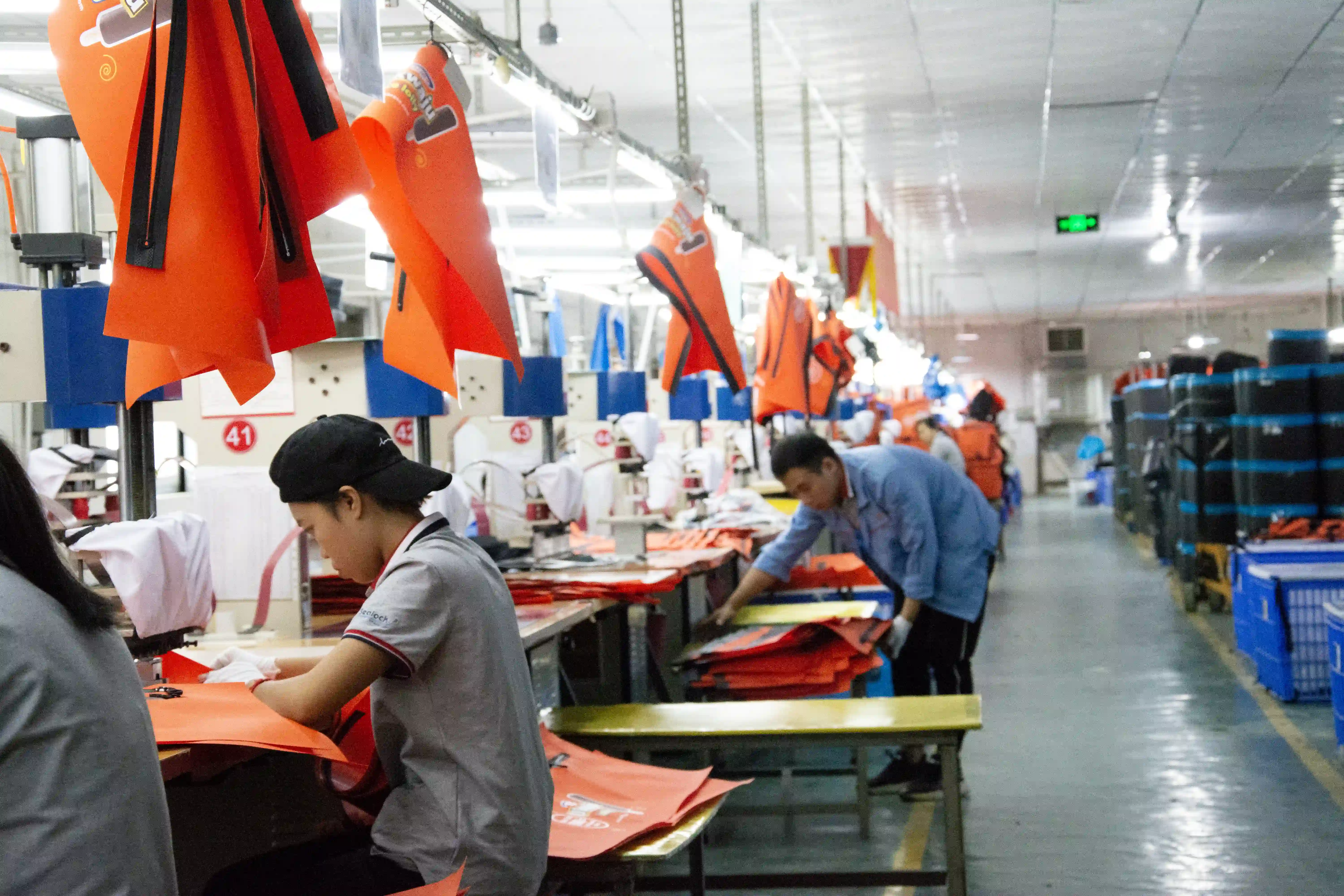

2. Come funziona la saldatura RF

Le apparecchiature di saldatura RF funzionano facendo passare una corrente alternata ad alta frequenza, tipicamente tra 27 MHz e 40 MHz, con 27,12 MHz che è la frequenza industriale più comune, tra due elettrodi metallici (chiamati matrici o piastre). Tra queste matrici viene posto il materiale da saldare.

Quando i materiali termoplastici con strutture molecolari polari sono esposti a un campo elettromagnetico alternato rapidamente, le loro molecole tentano di riallinearsi ad ogni oscillazione del campo. A 27,12 MHz, ciò significa circa 27 milioni di tentativi di riallineamento al secondo. L'attrito generato da questo movimento molecolare produce calore, non in superficie, ma uniformemente in tutto lo spessore del materiale nella zona di saldatura.

Contemporaneamente, la pressa applica una pressione pneumatica controllata agli stampi, comprimendo insieme gli strati di materiale. Quando la temperatura interna raggiunge il punto di fusione del materiale, gli strati all'interfaccia si fondono e si mescolano a livello molecolare. Quando l'energia RF viene rimossa e il materiale si raffredda sotto pressione sostenuta, i due strati diventano un materiale continuo: non incollati, non cuciti, ma fusi.

Questa generazione di calore interno presenta numerosi vantaggi pratici rispetto ai metodi di calore applicati in superficie:

• Il legame si forma uniformemente su tutta la zona di saldatura anziché progredire dalla superficie verso l'interno
• Le superfici esterne hanno meno probabilità di bruciarsi o deformarsi, poiché gli elettrodi stessi non hanno bisogno di raggiungere la temperatura di fusione
• Le geometrie complesse dello stampo possono produrre modelli di saldatura precisi e ripetibili, tra cui curve, angoli e giunzioni multistrato
• I tempi di ciclo sono brevi, in genere da 3 a 15 secondi per saldatura, a seconda dello spessore del materiale e dell'area della matrice

3. Perché il TPU è particolarmente adatto alla saldatura RF

Non tutti i materiali termoplastici rispondono allo stesso modo alla saldatura RF. Il processo dipende dal fatto che il materiale abbia una struttura molecolare polare, in cui la carica elettrica è distribuita in modo non uniforme attraverso la molecola. Le molecole polari rispondono ai campi elettromagnetici alternati tentando di orientarsi; quel tentativo di orientamento è ciò che genera calore.

Il TPU (poliuretano termoplastico) ha una struttura naturalmente polare a causa dei legami uretanici nella sua struttura molecolare. Ciò lo rende altamente reattivo all'energia RF e relativamente facile da saldare in modo coerente su una gamma di spessori e configurazioni di laminato.

Oltre alla compatibilità RF, il TPU offre diverse proprietà del materiale che lo rendono il substrato preferito per attrezzature da esterno impermeabili di alta qualità:

Altri materiali saldabili in RF includono tessuti rivestiti in PVC, EVA e alcune pellicole in PU. Il PVC è l’opzione legacy: si salda facilmente ed economicamente, ma comporta rischi normativi legati ai plastificanti e diventa fragile alle basse temperature. Per i prodotti destinati a durare o per i marchi con requisiti di conformità ambientale, il TPU è la scelta pratica.

4. Saldatura RF e cucitura tradizionale: cosa significa effettivamente la differenza nell'uso

Il confronto tra cuciture saldate RF e cuciture cucite è semplice da un punto di vista ingegneristico, ma vale la pena essere precisi su dove e come la costruzione cucita fallisce, perché la modalità di fallimento è spesso lenta e non ovvia finché non lo è.

La modalità di rottura del nastro di cucitura merita un'attenzione particolare. Il nastro funziona adeguatamente quando è nuovo e in condizioni moderate. Il problema è che le borse impermeabili e i frigoriferi non vivono in condizioni moderate: vengono riempiti di attrezzi pesanti e bagnati, piegati ripetutamente durante il trasporto, lasciati in veicoli caldi e occasionalmente seduti sopra. Sotto questi carichi reali, le linee di unione del nastro iniziano a sollevarsi in corrispondenza dei bordi e degli angoli. La delaminazione è invisibile dall'esterno finché non entra già l'acqua.

La saldatura RF elimina completamente questo percorso di degrado. Non ci sono bordi del nastro da sollevare, nessun foro dell'ago da aprire sotto pressione e nessun filo da abradere nei punti di tensione della cucitura. La zona di saldatura regge oppure no e, in una saldatura eseguita correttamente su materiale compatibile, regge ben oltre il punto in cui il tessuto circostante cederebbe per primo.

5. Il processo di produzione della saldatura RF, passo dopo passo

Passaggio 1: preparazione del materiale

I pannelli laminati in TPU vengono tagliati su dimensioni precise utilizzando sistemi di taglio CNC o fustellatura personalizzati. La precisione del pannello in questa fase influisce direttamente sull'allineamento della saldatura a valle; anche pochi millimetri di deriva dimensionale produrranno una zona di saldatura disallineata. Le superfici dei materiali devono essere prive di contaminazioni: gli oli derivanti dalla manipolazione, la polvere derivante dal taglio o l'umidità derivante dallo stoccaggio possono interferire con il trasferimento di energia RF e produrre una fusione incompleta.

Passaggio 2: selezione dello stampo e impostazione della macchina

La matrice di saldatura è l'elettrodo sagomato che determina la geometria della saldatura. Diverse configurazioni di prodotto richiedono profili di matrice diversi: una matrice di giunzione piatta per giunzioni di pannelli, una matrice sagomata per chiusure curve o toppe di rinforzo, una matrice a più cavità per saldature ripetitive a volume elevato. La selezione della matrice è adattata alla geometria di saldatura specifica richiesta dal prodotto. I parametri della macchina (frequenza, potenza erogata, pressione della pressa e tempo di ciclo) sono calibrati sulla formulazione specifica del TPU e sullo spessore del materiale da saldare. Questi parametri sono documentati nella SOP del prodotto e ripetuti in modo coerente durante i cicli di produzione.

Passaggio 3: posizionamento del materiale

I pannelli vengono allineati all'interno dello stampo in base al layout di saldatura. Il posizionamento coerente è fondamentale per l'uniformità della larghezza della saldatura; la maggior parte delle configurazioni di saldatura RF professionali utilizzano guide di fissaggio o segni di registrazione per eliminare la variabilità del posizionamento dell'operatore.

Passaggio 4: attivazione dell'energia RF e collegamento a pressione

La pressa si chiude, applicando pressione pneumatica alla pila di materiale. L'energia RF viene attivata per la durata del ciclo calibrato. Il riscaldamento molecolare interno porta il materiale sull'interfaccia di saldatura alla temperatura di fusione mentre le superfici esterne rimangono al di sotto del punto di deformazione. La pressione viene mantenuta durante tutta questa fase.

Passaggio 5: raffreddamento sotto pressione

L'energia RF viene disattivata, ma la pressione della pressa viene mantenuta durante la fase di raffreddamento. Questo è un passaggio che spesso rappresenta una scorciatoia negli ambienti di produzione di qualità inferiore ed è importante: se la pressione viene rilasciata prima che la zona di saldatura si sia solidificata, il materiale fuso può deformarsi, producendo un legame più debole con incongruenze dimensionali. Il tempo di raffreddamento corretto viene determinato durante la fase di sviluppo dei parametri e trattato come una parte non negoziabile del ciclo.

Passaggio 6: rifinitura e ispezione

Il materiale sbavato sul perimetro della saldatura viene tagliato. Ogni saldatura viene ispezionata visivamente per individuare eventuali segni di bruciatura, zone di fusione incomplete o deviazioni dimensionali prima che la parte passi alla fase di assemblaggio successiva.

6. Ingegneria delle giunzioni: le variabili che determinano la tenuta di una saldatura

La saldatura RF non è un processo in cui impostazioni coerenti della macchina producono risultati coerenti indipendentemente da altri fattori. Le prestazioni della cucitura sono determinate dall'interazione di diverse variabili, ognuna delle quali deve essere compresa e controllata.

Larghezza della saldatura

Zone di saldatura più ampie distribuiscono lo stress su un'area più ampia e generalmente producono una maggiore resistenza allo scoppio della cucitura. Per i prodotti soggetti a pressione idrostatica sostenuta o carico dinamico (sacche impermeabili sommergibili, cuciture di base più fredde, giunzioni di camere d'aria gonfiabili), la larghezza minima della saldatura è un elemento di specifica, non un ripensamento della produzione. Le saldature strette agli angoli e alle transizioni dei raggi sono punti comuni di inizio rottura e dovrebbero ricevere particolare attenzione durante la progettazione dello stampo.

Coerenza della potenza RF

Una potenza instabile durante il ciclo di saldatura produce un riscaldamento interno non uniforme. Gli indicatori visivi sono segni di bruciature nelle zone ad alta potenza e aree pallide e sotto-fuse altrove. Nessuno dei due è accettabile nei prodotti resistenti alla pressione. Le apparecchiature di saldatura RF professionali mantengono un'erogazione di potenza costante durante tutto il ciclo; la verifica periodica della calibrazione fa parte della manutenzione responsabile dell'attrezzatura.

Corrispondenza dello spessore del materiale e della formulazione

I parametri di saldatura RF sono specifici dello spessore del materiale e della formulazione del TPU. Un set di parametri ottimizzato per una pellicola TPU da 0,8 mm produrrà una fusione insufficiente se applicato a un tessuto laminato da 1,5 mm e potrebbe bruciare materiali più sottili se utilizzato al contrario. Quando le specifiche del materiale cambiano tra un ciclo e l'altro del prodotto (pesi diversi del tessuto, pesi diversi del rivestimento in TPU), i parametri devono essere riconvalidati e non si presume che vengano trasferiti.

Cause comuni di guasto

• Energia RF o tempo di ciclo insufficienti:Produce un legame che sembra completo in superficie ma fallisce a bassa pressione perché l'interfaccia non ha mai raggiunto la temperatura di fusione completa
• Contaminazione superficiale:Oli, umidità o particolato sull'interfaccia di saldatura creano vuoti localizzati dove non è avvenuta la fusione
• Pressione di stampa errata:Un valore troppo basso consente all'interfaccia fusa di separarsi prima del raffreddamento; un valore troppo alto può spingere il materiale fuori dalla zona di saldatura, riducendo la larghezza di adesione effettiva
• Rilascio prematuro della pressione durante il raffreddamento:Produce distorsioni dimensionali e ridotta forza di adesione ai bordi della zona di saldatura
• Usura dello stampo:Le superfici dello stampo usurate o danneggiate producono una distribuzione della pressione incoerente, portando a una qualità di saldatura variabile su tutta la faccia dello stampo

7. Saldatura RF nella produzione di dispositivi di raffreddamento soft

I soft cooler rappresentano un'applicazione particolarmente impegnativa per l'ingegneria delle giunzioni perché combinano requisiti idrostatici (il rivestimento deve trattenere l'acqua senza perdite) con requisiti termici (il sistema di isolamento non deve essere compromesso dalle infiltrazioni di umidità) e requisiti igienici (le superfici interne devono essere pulibili e resistenti alle muffe).

In un frigorifero portatile morbido cucito, la cucitura tra il rivestimento interno e lo strato di schiuma isolante costituisce un percorso di umidità. L'acqua ghiacciata sciolta passa attraverso i fori degli aghi e si accumula tra il rivestimento e la schiuma, dove non può drenare o asciugarsi. Nel corso di settimane di uso regolare, questo produce l'odore persistente e la crescita di muffe che i funzionari addetti agli approvvigionamenti identificano costantemente come il principale reclamo sulla qualità dei prodotti dei fornitori tradizionali.

La saldatura RF elimina strutturalmente questo percorso. Il rivestimento interno di un dispositivo di raffreddamento morbido saldato RF è un unico bacino a tenuta stagna: senza spazi di giuntura, senza fori per aghi, senza bordi di nastro. L'acqua ghiacciata sciolta rimane nel rivestimento e può essere versata o spazzata via. Lo strato isolante rimane asciutto per tutta la vita utile del prodotto.

Ulteriori vantaggi prestazionali della struttura del raffreddatore morbido saldato RF:

• La camera interna ermetica riduce lo scambio termico convettivo, migliorando direttamente la durata della ritenzione del ghiaccio
• Le superfici interne in TPU lisce e non porose soddisfano gli standard di contatto per alimenti e resistono alla crescita microbica
• Le toppe di rinforzo saldate HF consentono il fissaggio dell'anello a D e della maniglia senza perforare la membrana impermeabile primaria
• I sistemi di chiusura con cerniera a tenuta stagna possono essere integrati per completare il corpo saldato, mantenendo le prestazioni ermetiche nel punto di accesso

8. Test di laboratorio e controllo di qualità per i prodotti saldati a RF

La costruzione saldata RF è affidabile tanto quanto il processo di controllo qualità che la convalida. L'ispezione visiva è necessaria ma non sufficiente: una giuntura può apparire completamente fusa sulla superficie pur contenendo vuoti interni che cederanno sotto pressione. Il controllo di qualità di livello professionale per i prodotti saldati RF impermeabili prevede diversi protocolli di test distinti.

Test della pressione dell'aria (idrostatica).

Il test più diretto dell'integrità delle giunture per i prodotti resistenti alla pressione. La borsa o il dispositivo di raffreddamento completato viene gonfiato a una pressione interna specifica (1,0 bar è lo standard per applicazioni marine e sommergibili estreme) e mantenuto a tale pressione per un periodo definito. Il sacchetto viene immerso o osservato con acqua saponata per rilevare l'emissione di microbolle in qualsiasi cucitura o punto di chiusura. Nessuna emissione è la condizione necessaria. Questo test conferma contemporaneamente sia le prestazioni idrostatiche che la resistenza allo scoppio.

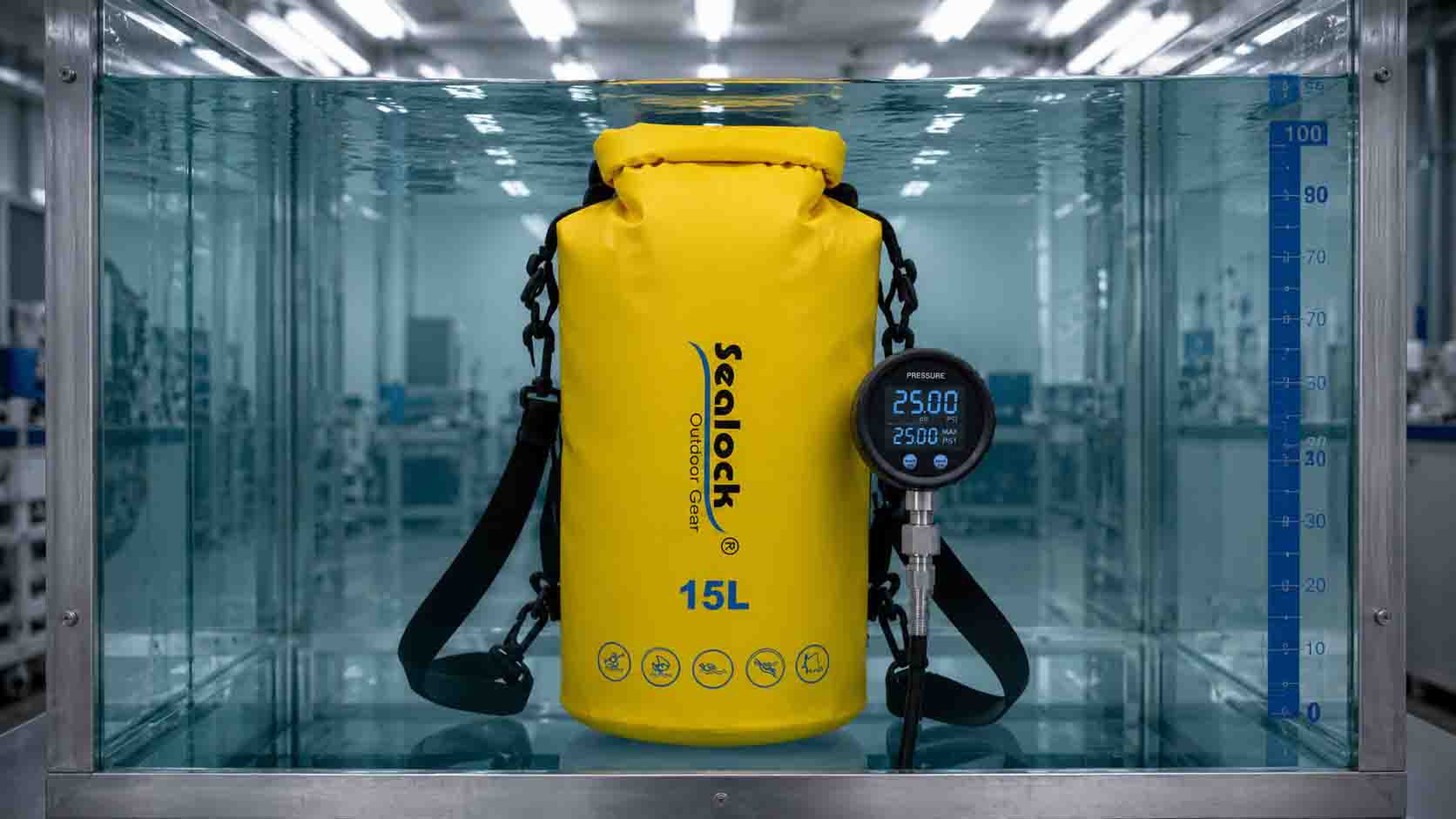

Prova di immersione in acqua

Il prodotto viene immerso ad una profondità specifica per una durata definita, quindi ispezionato internamente per rilevare eventuali infiltrazioni di umidità. Questo test identifica i punti di microperdite che potrebbero non produrre bolle rilevabili durante il test della pressione atmosferica statica, ma consentiranno l'infiltrazione di acqua in condizioni di immersione reali.

Prova di rottura della cucitura

Un test distruttivo che misura la pressione alla quale una zona di saldatura cede. La pressione di scoppio viene confrontata con il minimo delle specifiche del prodotto; i risultati inferiori alle specifiche indicano un problema relativo ai parametri di processo che deve essere diagnosticato e corretto prima che la produzione continui. Il test di burst viene generalmente applicato ai set di campioni di ciascun ciclo di produzione anziché alle singole unità.

Prova di flessione a freddo

Le zone di saldatura che funzionano bene a temperatura ambiente possono diventare punti di rottura fragili a basse temperature, in particolare se la formulazione del materiale o i parametri di raffreddamento non sono stati ottimizzati per l'uso in climi freddi. I test di flessione a freddo sottopongono i campioni di saldatura a flessioni ripetute a temperature fino a -20°C o -30°C, verificando che la giuntura mantenga l'integrità nelle condizioni termiche e meccaniche di utilizzo sul campo in climi freddi.

Test di invecchiamento accelerato

La radiazione UV, l'umidità elevata e il ciclo di esposizione alla soluzione salina vengono utilizzati per simulare l'uso marino pluriennale in tempi di laboratorio compressi. Questo test viene applicato a campioni di zone di saldatura anziché a prodotti completi e valuta l'adesione del rivestimento in TPU, la durata del legame di saldatura e la stabilità dimensionale in condizioni di stress ambientale a lungo termine.

9. Applicazioni comuni dei prodotti saldati RF

Attrezzatura da esterno impermeabile

• Borse stagne sommergibili (chiusura roll-top e con cerniera)
• Zaini e borsoni impermeabili
• Marsupi per kayak e rafting
• Borse posteriori per moto e borse laterali impermeabili

Raffreddatori morbidi e trasportatori isolati

• Zaini frigo morbidi a tenuta stagna
• Borse frigo per pesci marini
• Raffreddatori per il trasporto di campioni medici e vaccini
• Borse commerciali per la consegna della catena del freddo

Prodotti industriali e tattici

• Rifugi e strutture gonfiabili per esterni
• Custodie e custodie impermeabili per attrezzature
• Borse stagne tattiche con specifiche militari
• Imballaggio e contenimento medico impermeabile
