Cos'è la saldatura RF?

La saldatura RF, chiamata anche saldatura ad alta frequenza o HF, è un processo di produzione che unisce materiali termoplastici utilizzando l'energia elettromagnetica anziché il calore del filo, dell'adesivo o della superficie. Quando materiali compatibili come il TPU sono esposti a un campo elettromagnetico ad alta frequenza, le molecole polari all'interno del materiale iniziano a oscillare rapidamente. Questo movimento molecolare genera calore dall'interno del materiale verso l'esterno e, sotto pressione pneumatica controllata, i due strati sull'interfaccia di giunzione si fondono insieme e si fondono in un'unica struttura continua.

Una volta che l'energia RF viene rimossa e il materiale si raffredda sotto pressione sostenuta, la saldatura è permanente. Non c'è alcuna cucitura nel senso tradizionale del termine, solo una zona in cui due pezzi separati di materiale sono diventati uno solo. Nessun filo, nessun foro per l'ago, nessun nastro che tiene insieme nulla.

La tecnologia viene utilizzata in una vasta gamma di applicazioni impegnative: borse stagne sommergibili, a tenuta stagnarefrigeratori morbidi, strutture esterne gonfiabili, imballaggi impermeabili per il trasporto medico e attrezzatura tattica di livello militare. Ciò che queste applicazioni condividono è un'intolleranza verso i guasti alle giunzioni, situazioni in cui le perdite non sono solo scomode ma costose o pericolose.

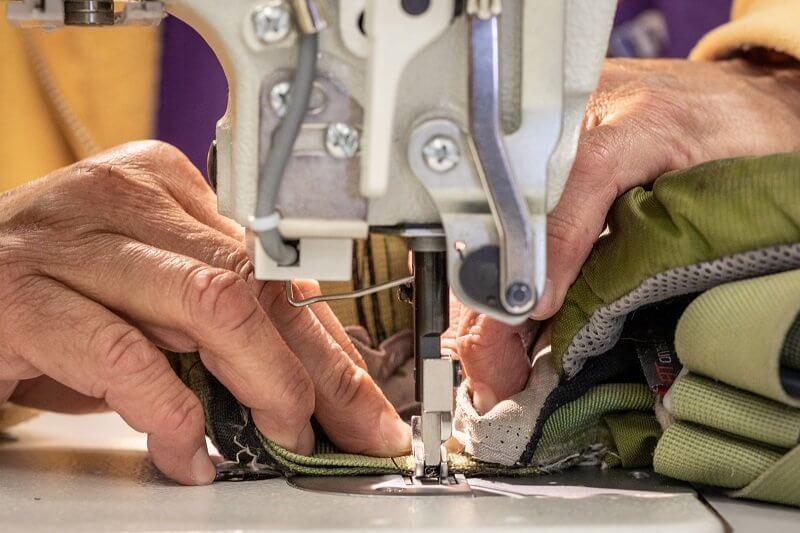

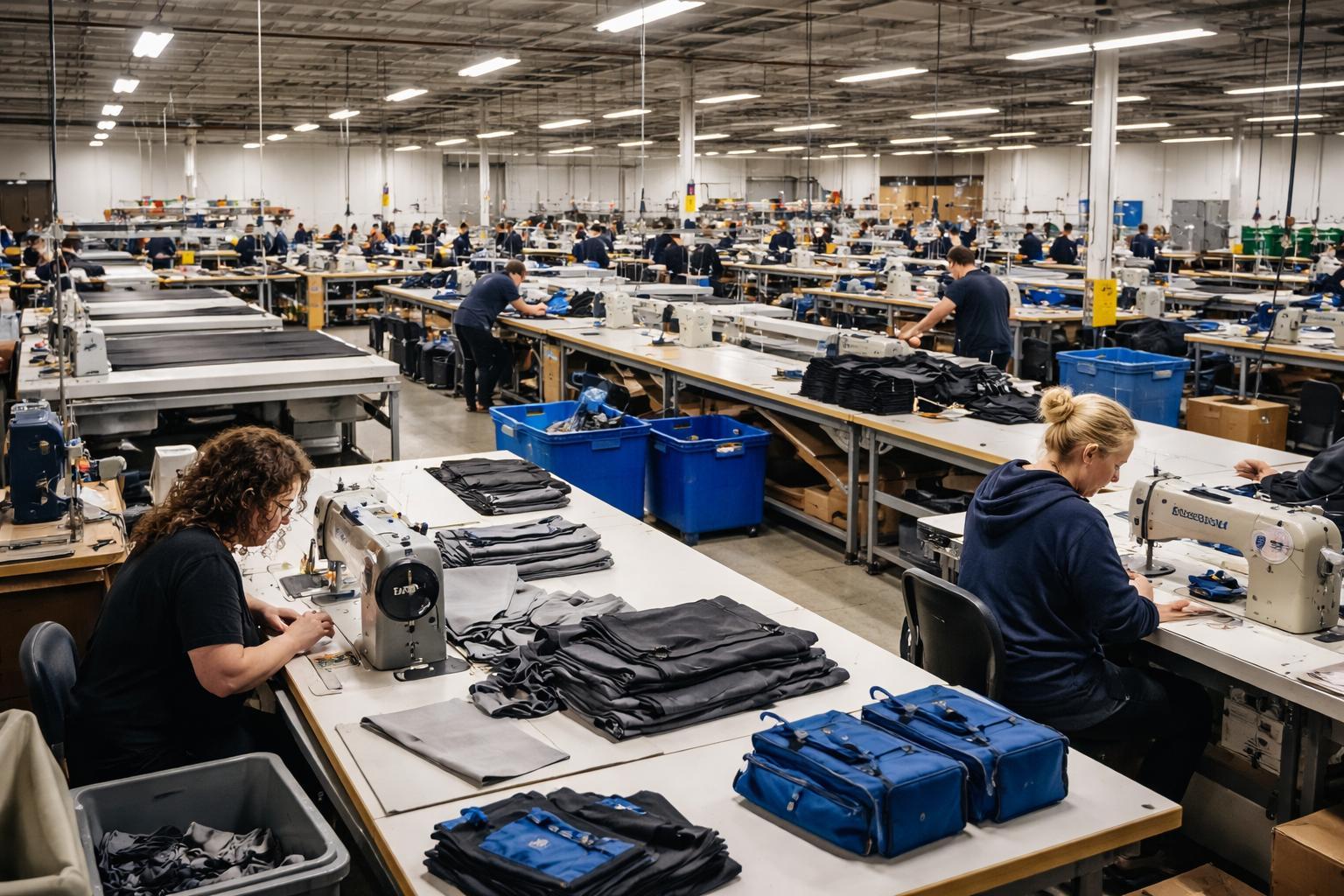

Cos'è la cucitura tradizionale?

Le cuciture industriali uniscono i materiali meccanicamente: gli aghi passano attraverso gli strati di tessuto portando il filo, che si blocca tra i passaggi per tenere insieme i pannelli. Si tratta di un processo maturo e altamente flessibile che costituisce la spina dorsale della produzione tessile da oltre un secolo. Per la maggior parte dei prodotti in tessuto (abbigliamento, valigeria generale, attrezzatura da trekking traspirante) funziona bene e offre vantaggi significativi in ​​termini di flessibilità e costi di produzione.

Il problema specifico delle applicazioni impermeabili è strutturale e inevitabile: ogni passaggio dell'ago attraverso un tessuto impermeabile crea un foro. Un singolo metro di cucitura a densità standard crea centinaia di queste perforazioni. Individualmente, ogni foro è minuscolo. Collettivamente, formano un percorso continuo attraverso la membrana impermeabile lungo ogni linea di cucitura del prodotto.

I produttori risolvono questo problema con nastro adesivo, rivestimenti impermeabili e sigillanti. Queste soluzioni funzionano, fino a un certo punto. Possono elevare un prodotto cucito da "resistente all'acqua" a "impermeabile" per scopi pratici in condizioni moderate. Ma aggiungono fasi di processo, aumentano i costi e introducono i propri percorsi di guasto – delaminazione del nastro, usura del rivestimento – che diventano rilevanti in condizioni di utilizzo e pressione prolungati.

Come i due metodi uniscono i materiali: la differenza strutturale

La distinzione tra questi due metodi di costruzione dipende dal punto in cui lo stress risiede nella cucitura.

Nella costruzione cucita, il carico meccanico su una cucitura viene trasportato dal filo che passa attraverso una serie di fori praticati nel materiale. Il filo è, nella maggior parte dei casi, più stretto e meno resistente del tessuto che tiene insieme. Ogni foro del punto è un punto di concentrazione dello stress, un punto in cui il tessuto è stato perforato e dove la flessione ripetuta sotto carico causerà un progressivo allargamento. Questo è il motivo per cui le cuciture falliscono nel modo in cui falliscono: gradualmente, nei punti di stress, di solito iniziando dagli angoli o dai punti di attacco dove la concentrazione del carico è massima.

Nella costruzione saldata RF, non sono presenti fori né filettatura. Il carico su una cucitura è distribuito su tutta l'area saldata, che si è fusa in uno strato continuo di materiale. Le zone di saldatura ben eseguite in genere corrispondono o superano la resistenza alla trazione del tessuto di base circostante, il che significa che in un test di trazione distruttivo, il tessuto di base si strappa prima che la linea di saldatura ceda. La modalità di guasto, quando si verifica, è diversa e generalmente avviene più tardi nella vita utile del prodotto.

Per quanto riguarda specificamente le prestazioni di impermeabilità, la differenza è binaria: le cuciture saldate RF non hanno un percorso intrinseco per l'ingresso dell'acqua; le cuciture cucite lo fanno, per definizione, e la domanda è solo quanto bene sono coperti quei percorsi.

Prestazioni di impermeabilità: dove il divario è più misurabile

In condizioni statiche e di bassa pressione (pioggia leggera, brevi spruzzi d'acqua) la differenza di prestazioni tra una cucitura ben nastrata e una cucitura saldata RF potrebbe non essere immediatamente evidente. Entrambi possono tenere fuori l'acqua in quelle circostanze. Il divario diventa evidente quando le condizioni diventano più impegnative.

Le saldature RF su materiali compatibili possono essere sottoposte a test di pressione fino a 1,0 bar, equivalente alla pressione idrostatica di una colonna d'acqua di 10 metri, senza perdite. Questo copre l'immersione vera e propria, la pressione dell'acqua delle rapide e i carichi dinamici di una borsa da kayak compressa contro le rocce o seduta su un canoista. La saldatura regge oppure no, e una saldatura eseguita correttamente su TPU di qualità regge in modo affidabile.

Le cuciture cucite con nastro adesivo in genere iniziano a mostrare perdite a una frazione di quella pressione. Il punto di guasto specifico varia in base alla qualità del nastro, alla consistenza dell'applicazione e al numero di cicli di utilizzo che il prodotto ha subito, ma da 0,1 a 0,3 bar è un intervallo realistico per la costruzione cucita in condizioni reali. Oltre a ciò, i bordi del nastro adesivo si sollevano e l'acqua trova i fori degli aghi sottostanti.

L'implicazione pratica: per qualsiasi cosa commercializzata come sommergibile, per prodotti utilizzati in ambienti marini o per qualsiasi applicazione in cui il contenuto della borsa è importante se bagnato, la costruzione cucita con nastro adesivo non è una soluzione affidabile a lungo termine. Per usi esterni leggeri in cui è sufficiente la resistenza occasionale agli spruzzi, spesso lo è.

Durabilità nel tempo: come invecchia ogni tipo di cucitura

L'attrezzatura da esterno non viene utilizzata una volta. Viene riempito, compresso, piegato, esposto ai raggi UV, imbevuto di sale e sottoposto a cicli di temperatura nel corso di anni di uso regolare. L'area della cucitura accumula questo stress in modo diverso a seconda del metodo di costruzione.

Le cuciture saldate RF invecchiano senza gli specifici percorsi di degrado che influiscono sulla costruzione cucita. Non c'è filo che si sfilacci, nessun foro di cucitura da aprire e nessun nastro adesivo che si delamini a causa della ripetuta espansione e contrazione di una borsa che si muove tra l'acqua fredda e la calda luce del sole. Una saldatura che supera il test di pressione quando il prodotto è nuovo generalmente lo supererà anche anni dopo, presupponendo che il materiale di base non sia stato danneggiato fisicamente.

Le cuciture invecchiano in modi che spesso sono invisibili finché non lo sono più. Il filo si sfilaccia in modo incrementale. I fori delle cuciture nelle membrane impermeabili si allargano leggermente sotto ripetute sollecitazioni di flessione. Il nastro per cuciture che sembrava perfetto su un nuovo prodotto inizia a sollevarsi agli angoli e ai bordi dopo l'esposizione ai raggi UV e il ciclo termico. Nessuno di questi cambiamenti è drammatico: sono cumulativi. Il risultato è un prodotto che funziona adeguatamente all'inizio della sua vita e progressivamente peggiora con l'accumulo dell'uso, fino a quando un evento di guasto non rende evidente il degrado.

Per i marchi che vendono sulla qualità del prodotto e lo sostengono con impegni di garanzia, questa traiettoria di invecchiamento ha implicazioni commerciali dirette. I resi e le richieste di garanzia sui prodotti impermeabili si concentrano su difetti di cucitura, non su guasti del tessuto, e la causa principale è quasi sempre il metodo di costruzione.

Aspetto: cosa comunica la cucitura sul prodotto

Questa è una categoria che conta più di quanto possa sembrare in un confronto tecnico.

Le saldature RF sono piane, lisce e geometricamente precise. La linea di saldatura non aggiunge volume, non crea una cresta di tessuto piegato e non presenta l'irregolarità visiva che deriva dalla variazione della tensione del filo nelle cuciture. Il risultato estetico è tecnico e intenzionale, il che è appropriato per i prodotti posizionati nello spazio esterno o tattico premium.

Le cuciture non sono poco attraenti, ma si leggono in modo diverso. Per borse lifestyle, valigie alla moda o prodotti in cui la qualità tessile artigianale fa parte dell'identità del marchio, le cuciture sono la scelta estetica giusta. Per un prodotto commercializzato in base alle prestazioni di impermeabilità e alla qualità ingegneristica, un esterno cucito con nastro adesivo a vista comunica qualcosa che potrebbe compromettere il posizionamento.

Gli acquirenti esperti nel mercato dell'attrezzatura per esterni sono diventati abili nell'usare la costruzione delle cuciture come indicatore della qualità complessiva della produzione, non irragionevolmente, poiché la correlazione tende a reggere.

Costo di produzione: dove il confronto reale diventa sfumato

La versione semplice di questo confronto è che la cucitura è più economica. Ciò è vero a livello di unità e di investimento in attrezzature. La saldatura RF richiede macchinari specializzati, attrezzature specifiche per il processo (matrici per ciascuna geometria di saldatura) e operatori che comprendano come impostare e mantenere i parametri di saldatura. Le attrezzature per la cucitura sono molto più accessibili, gli operatori sono più facili da addestrare e il processo gestisce forme tridimensionali complesse con maggiore flessibilità.

La versione più completa del confronto tiene conto di ciò che accade a valle della produzione.

La costruzione saldata RF, se eseguita correttamente, produce risultati coerenti in tutti i cicli di produzione con bassi tassi di fallimento delle giunture. I prodotti arrivano sul mercato mantenendo le specifiche di impermeabilità e continuano a mantenerle per tutta la vita utile del prodotto. Le richieste di garanzia per difetti di cucitura sono basse. I tassi di restituzione sono bassi.

La struttura cucita con nastro adesivo introduce maggiore variabilità (uniformità dell'applicazione del nastro, qualità del nastro tra i lotti dei fornitori, attenzione dell'operatore alla copertura degli angoli) e i guasti che ne derivano tendono a manifestarsi dopo che il prodotto è rimasto sul campo per una o due stagioni. A quel punto, il costo si è spostato dalla produzione all’adempimento della garanzia, al servizio clienti e alla reputazione del marchio.

Per i marchi che vendono nel mercato outdoor premium, dove la qualità del prodotto è un elemento fondamentale di posizionamento, questo calcolo dei costi a valle di solito si risolve a favore della costruzione saldata RF nonostante il costo di produzione iniziale più elevato. Per i prodotti orientati al budget in cui il prezzo è il principale asse competitivo, la cucitura rimane la scelta razionale.

Compatibilità dei materiali: cosa può e non può essere saldato a RF

La saldatura RF funziona eccitando le molecole polari all'interno del materiale, il che significa che funziona solo su materiali che hanno strutture molecolari polari da eccitare. I materiali termoplastici come TPU, PVC, EVA e alcuni tessuti rivestiti in PU sono compatibili con RF. Le fibre naturali (cotone, lana), il nylon non trattato e il poliestere senza rivestimento compatibile non lo sono.

Questo è uno dei motivi per cui lo spostamento del settore degli equipaggiamenti per esterni verso i tessuti laminati in TPU ha subito un'accelerazione insieme all'adozione della struttura saldata RF. I materiali sono stati in parte selezionati perché progettati per questo processo.

All'interno della categoria dei materiali compatibili con RF, le prestazioni variano. Il TPU è generalmente la scelta preferita per le applicazioni esterne premium grazie alla sua flessibilità alle basse temperature, alla resistenza ai raggi UV, alle opzioni di formulazione senza PFAS e all'elasticità a lungo termine nelle zone di saldatura. Il PVC si salda facilmente ed economicamente, ma comporta rischi normativi in ​​mercati con standard chimici severi e diventa fragile alle basse temperature. La selezione del materiale e i parametri del processo di saldatura devono essere sviluppati insieme: un'impostazione di saldatura che funziona bene per una formulazione di TPU può produrre una fusione incompleta su una formulazione diversa, anche con lo stesso spessore.

Settori in cui la saldatura a radiofrequenza è diventata una pratica standard

L’adozione della saldatura RF tende a essere correlata alla gravità dell’applicazione: quanto più grave è la rottura di una giuntura, tanto prima l’industria si è spostata verso la costruzione saldata.

I dispositivi medici e gli imballaggi farmaceutici sono stati i primi ad adottarli proprio perché la contaminazione derivante da un sigillo compromesso ha implicazioni dirette sulla sicurezza del paziente. Seguirono attrezzature militari e tattiche perché i guasti alle apparecchiature sul campo in ambienti difficili comportano conseguenze operative che le restituzioni dei prodotti non risolvono adeguatamente. Attrezzatura da esterno premium: borse impermeabili, refrigeratori sommergibili,borse da ponte marine, attrezzature per acque bianche - si sta muovendo nella stessa direzione in quanto sono aumentate le aspettative dei consumatori in termini di prestazioni di vera impermeabilità e i marchi hanno scoperto che "resistente all'acqua" posizionato contro un concorrente veramente impermeabile perde costantemente.

Coperture protettive industriali, strutture gonfiabili e attrezzature di sicurezza impermeabili completano il panorama delle applicazioni. In ogni caso, il fattore comune è che la funzione principale del prodotto dipende dal mantenimento dell'integrità delle cuciture nel tempo e sotto carico, non solo fuori dalla scatola.

Quando la cucitura rimane la scelta giusta

La saldatura RF non è universalmente superiore: lo è per applicazioni specifiche. La cucitura rimane la scelta pratica in una serie di scenari reali.

Strutture tridimensionali complesse che richiedono che le giunzioni seguano curve composte o raggi stretti sono spesso più facili da eseguire bene con le cuciture che con gli stampi di saldatura che devono essere progettati per ciascuna geometria. I prodotti per i quali la traspirabilità è importante (abbigliamento tecnico, zaini da trekking ventilati) non possono utilizzare la struttura saldata RF sui pannelli primari senza sacrificare la trasmissione del vapore acqueo che li rende funzionali. Le borse di moda e lifestyle in cui l'estetica tessile è parte dell'identità del prodotto spesso hanno un aspetto migliore con la struttura cucita. E per qualsiasi applicazione in cui la "resistenza all'acqua" è veramente sufficiente - uno zaino casual che vedrà pioggia occasionale ma mai immersione - i costi aggiuntivi e i vincoli sui materiali della saldatura RF non sono giustificati dal miglioramento delle prestazioni.

Molti prodotti ben progettati utilizzano deliberatamente entrambi i metodi. UNborsa asciutta impermeabilepotrebbe utilizzare una struttura saldata RF per il corpo principale e il rivestimento roll-top, le zone che devono mantenere sotto pressione, mentre le cuciture vengono utilizzate per tasche esterne per accessori, punti di attacco delle cinture per le spalle e giunzioni di pannelli decorativi dove non sono richieste prestazioni di impermeabilità e la cucitura offre maggiore flessibilità di progettazione. I migliori produttori comprendono entrambi i processi abbastanza bene da applicarli laddove offre le migliori prestazioni, piuttosto che considerare la scelta come binaria.

Il vero costo di sbagliare nella costruzione delle cuciture

Le decisioni di approvvigionamento di prodotti impermeabili tendono a concentrarsi sulle specifiche del tessuto: numero di denari, peso del rivestimento, qualità del materiale. Questi contano e gli acquirenti hanno ragione a valutarli. Ma la questione della costruzione del cordone spesso riceve meno attenzione durante l'approvvigionamento, ed è proprio da qui che hanno origine la maggior parte dei veri e propri fallimenti sul campo.

I clienti che restituiscono aborsa impermeabileraramente segnalano che il tessuto ha ceduto. Riferiscono che c'è stata una perdita d'acqua all'interno, che un angolo si è separato, che i dispositivi elettronici o il cibo sono stati danneggiati nonostante il prodotto sia classificato impermeabile. Nella maggior parte dei casi, una cucitura non è riuscita. E nella maggior parte dei casi, il cedimento della cucitura era prevedibile dal metodo di costruzione e dalle condizioni in cui era stato venduto il prodotto.

Gli acquirenti OEM esperti hanno imparato a porre domande specifiche sulle giunzioni durante la valutazione del fornitore: a quale pressione il produttore convalida le giunture saldate? I test idrostatici vengono eseguiti per unità o per lotto? Come vengono documentati e verificati i parametri di saldatura quando i materiali cambiano tra i cicli di produzione? Il test di flessione a freddo fa parte del protocollo QC? Queste domande separano i produttori con reali capacità di saldatura RF da coloro che elencano la tecnologia tra le loro capacità senza la disciplina del processo per eseguirla in modo coerente.

La costruzione delle cuciture è passata da una nota a piè di pagina della produzione a un elemento di differenziazione del prodotto. Per i marchi che competono nel mercato degli impermeabili premium, fa parte delle specifiche del prodotto, non di un dettaglio scontato.
