Sei lampade e una risposta: la cabina di valutazione del colore delle sorgenti luminose standard

Di tutte le controversie che nascono tra una fabbrica e un marchio, il colore produce di più, e le produce per un motivo che non ha nulla a che vedere con la disattenzione di qualcuno. Due persone possono guardare gli stessi due pannelli neri, in buona fede, sotto una luce diversa, e giungere a conclusioni opposte. Uno di loro è sotto i caldi riflettori dell'ufficio. L'altro tiene il campione davanti a una finestra in una mattina nuvolosa. Entrambi sono certi. Entrambi descrivono qualcosa di reale. I pannelli effettivamente corrispondono sotto un illuminante e sinceramente non corrispondono sotto un altro, e quel fenomeno – il metamerismo – non è un’opinione, uno stato d’animo o un problema del monitor. È una proprietà misurabile dei due materiali.

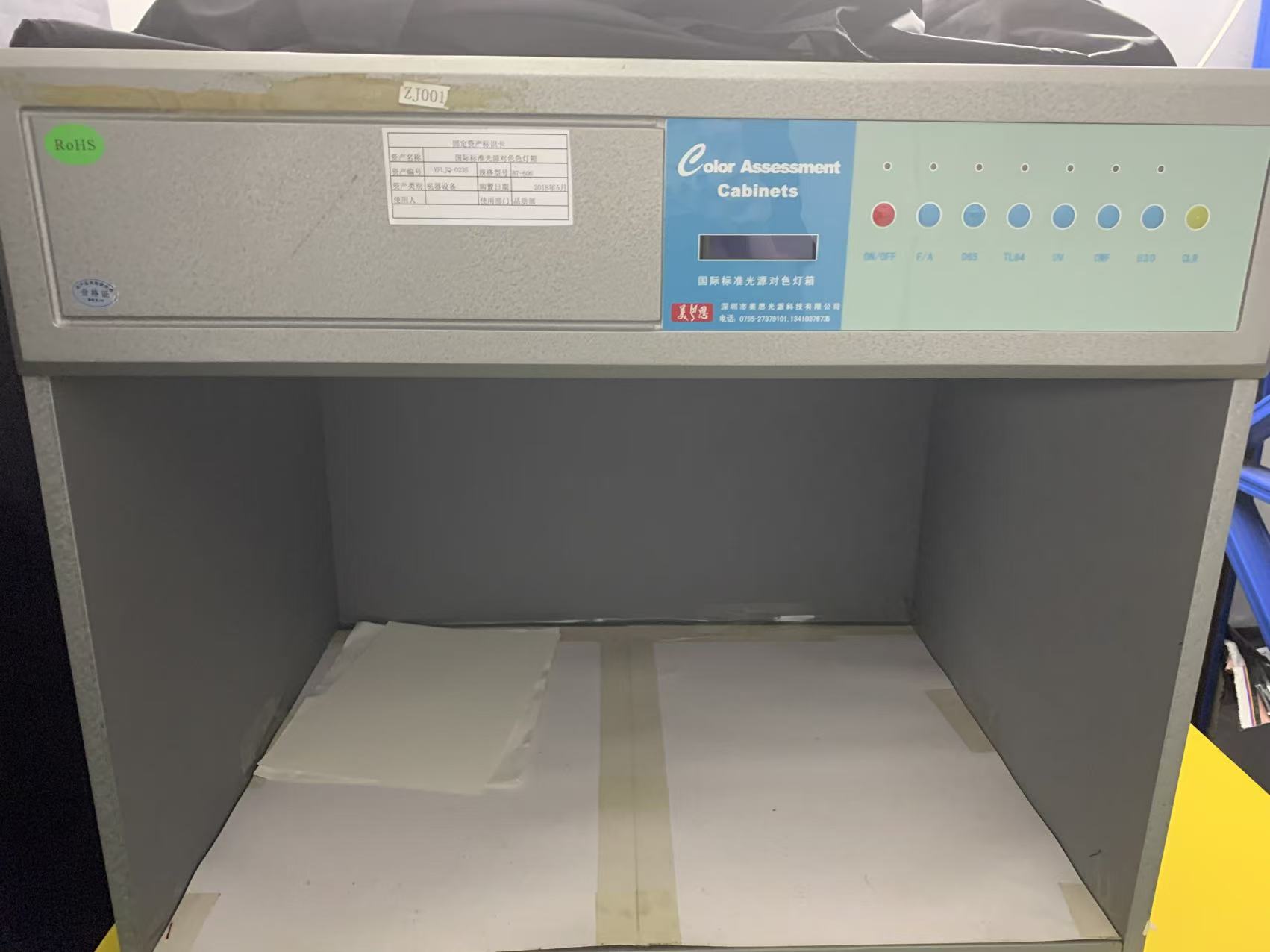

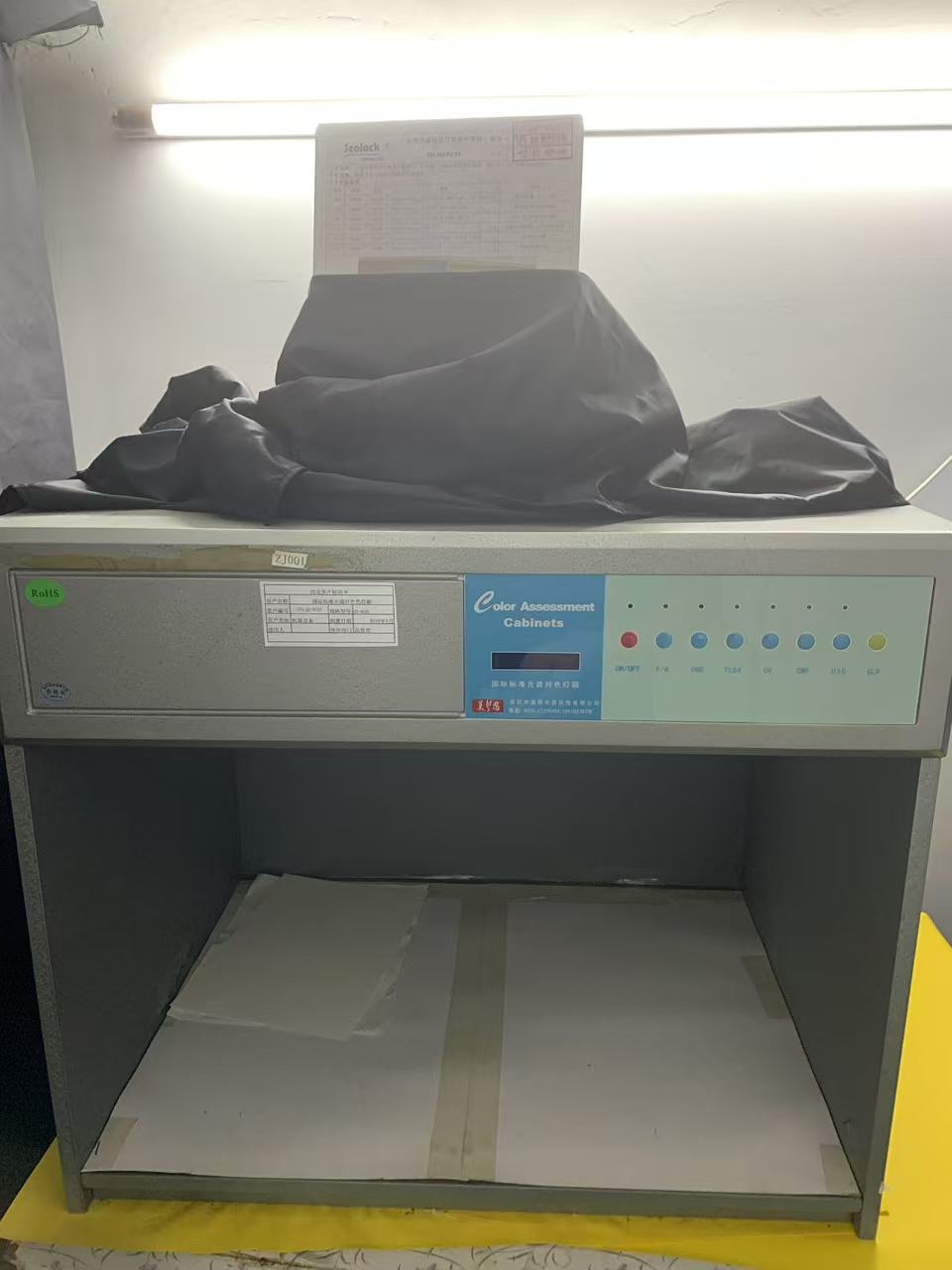

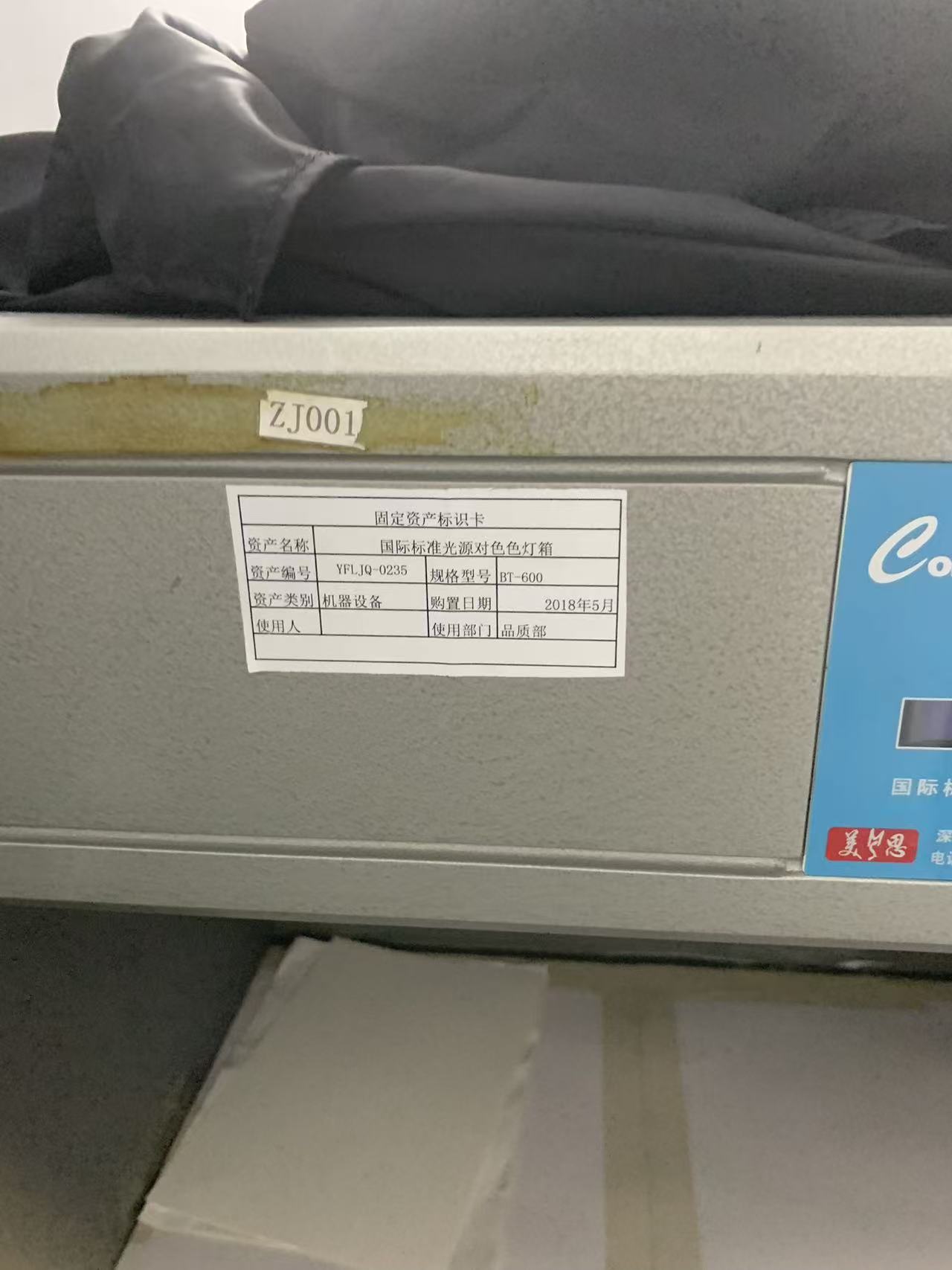

Lo strumento che risolve questa questione prima che inizi è la macchina meno drammatica del nostro laboratorio: una scatola di acciaio grigio con un interno neutro e sei lampade sul tetto. Asset YFLJQ-0235, modello BT-600, numero macchina ZJ001, in servizio nel nostro reparto qualità da maggio 2018, operato secondo la procedura controllata YFL-WI-PZ-01, revisione A/0, datata 28 dicembre 2023. Non ha parti mobili, nessun contatore e nessun ciclo di prova. Garantisce semplicemente che quando due persone non sono d’accordo sul colore, almeno sono in disaccordo sotto la stessa luce.

Perché il colore ha bisogno di una macchina

Un colore non è una proprietà di un oggetto. È il prodotto di tre cose moltiplicate insieme: la distribuzione del potere spettrale della luce che cade sull'oggetto, la riflettanza spettrale dell'oggetto stesso e la risposta dell'occhio dell'osservatore. Cambia uno qualsiasi e il colore percepito cambia. Due materiali le cui curve di riflettanza hanno la stessa forma complessiva si seguiranno a vicenda sotto ogni fonte di luce. Due materiali le cui curve si incrociano – corrispondenti nell’energia riflessa totale sotto un illuminante ma divergenti nel dettaglio spettrale – si abbineranno sotto quell’illuminante e si separeranno visibilmente sotto un altro.

Questo non è un caso raro nella produzione di ingranaggi impermeabili. È vicino alla condizione predefinita, perché un singolo sacchetto saldato è un insieme di materiali che sono stati colorati con processi completamente diversi in fabbriche completamente diverse. Il pannello del corpo è una pellicola o rivestimento in TPU o PVC con pigmento disperso nel polimero. La cinghia è in poliestere tinto in massa o in pezza. Il nastro della cerniera è in tessuto tinto e i denti della cerniera sono in resina stampata o metallo rivestito. Le fibbie sono stampate ad iniezione con masterbatch. La fodera è una trama diversa con una classe di tintura diversa. Sei fornitori, sei coloranti chimici, un "nero" che un acquirente si aspetta che sia nero.

La pellicola pigmentata e il tessuto colorato non condividono quasi mai una curva di riflettanza. Possono essere confrontati visivamente alla luce del giorno e mostrare comunque la cinghia verde o marrone contro il pannello della carrozzeria sotto l'illuminazione fluorescente di un negozio. Se nessuno ha controllato, la prima persona a scoprirlo è il merchandiser dell'acquirente, in piedi in uno showroom, con in mano un campione di produzione rispetto a un campione approvato, tre settimane prima del lancio.

Le sei fonti di luce e a cosa serve ciascuna

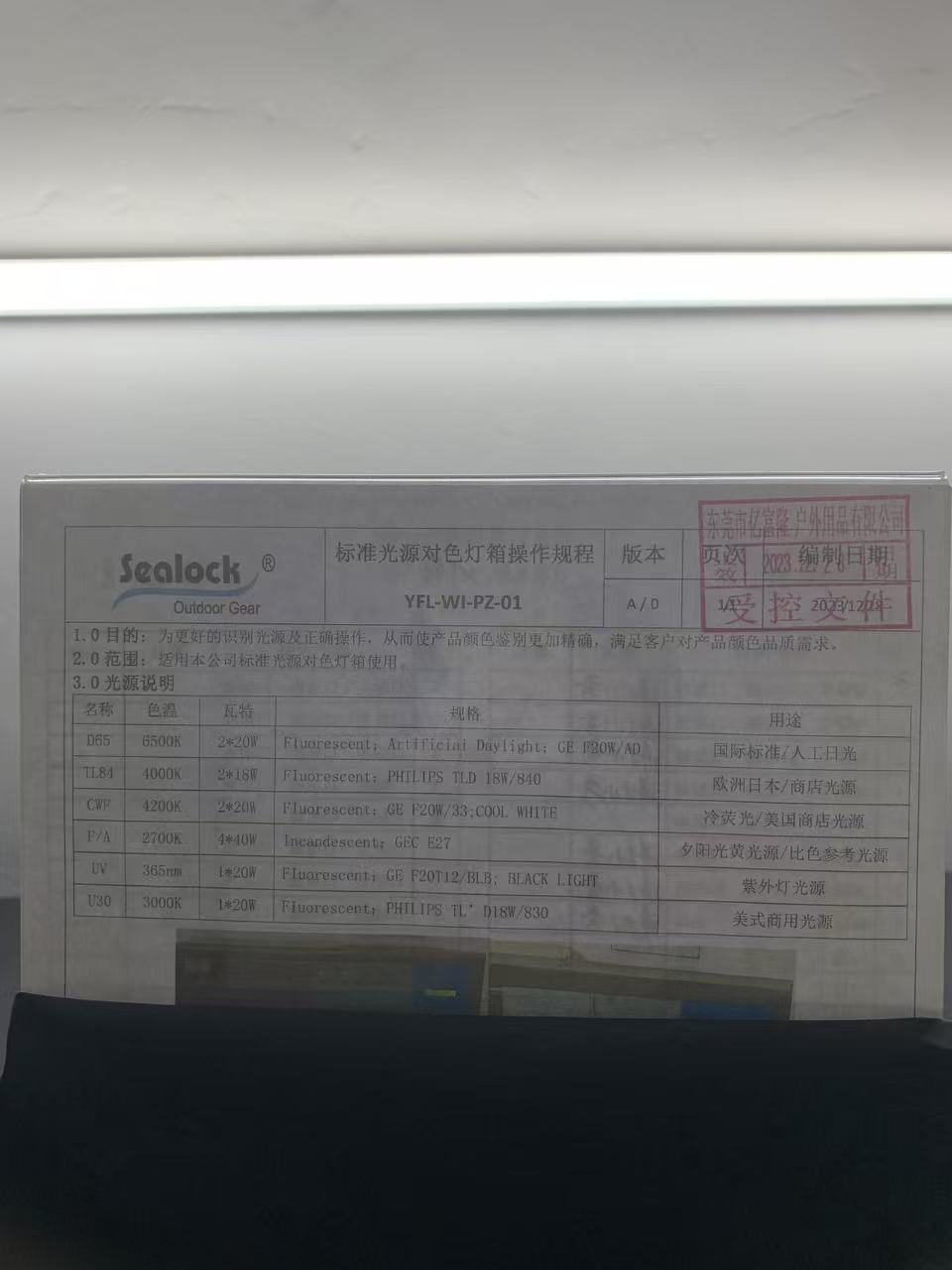

La nostra SOP elenca i complementi della lampada e, soprattutto, ciò che rappresenta ciascuna lampada. Questa tabella è la parte della procedura che gli operatori effettivamente utilizzano quotidianamente.

D65 — 6500K, luce diurna artificiale.L'illuminante di riferimento a livello internazionale, che sostituisce la luce diurna media del cielo settentrionale. Ogni approvazione del colore nel nostro sistema inizia da qui e, a meno che un cliente non specifichi diversamente, questa è la luce in base alla quale un colore viene accettato o rifiutato. È la cosa più vicina a un arbitro neutrale che il settore abbia.

TL84 — 4000K, fluorescente al trifosforo.L'illuminazione dei negozi del retail europeo e giapponese. Se un marchio vende tramite vendita al dettaglio fisica europea o giapponese, TL84 non è un optional: è la luce in base alla quale il prodotto verrà giudicato nel punto di acquisto, che è il luogo in cui nascono effettivamente i reclami sui colori.

CWF — 4200K, fluorescente bianca fredda.L'equivalente americano della vendita al dettaglio. Un abbinamento che corrisponde con D65 e fallisce con CWF è un abbinamento che sembrerà sbagliato sullo scaffale di un grande magazzino americano, per quanto bello possa apparire nella stanza dei campioni.

F/A: 2700K, a incandescenza.Calda luce al tungsteno, ideale per l'illuminazione domestica e alberghiera e per il sole del tardo pomeriggio. È il test più duro per qualsiasi cosa nella famiglia dal rosso al marrone e per i quasi neutrali, che cambiano radicalmente sotto di essa.

U30-3000K.Calda illuminazione commerciale americana, comune nella vendita al dettaglio specializzata e sempre più nei negozi all'aperto e lifestyle che preferiscono un ambiente più caldo rispetto a un supermercato.

UV: 365 nm, luce nera.Non è affatto un illuminante per la visione dei colori. Questa lampada esiste per rivelare gli agenti sbiancanti ottici ed è uno degli strumenti diagnostici più utili nell'armadietto. I bianchi e i colori tenui vengono spesso ravvivati ​​con agenti sbiancanti fluorescenti che convertono i raggi UV in blu visibile, rendendo il tessuto più bianco del bianco. Gli sbiancanti ottici si degradano con l'esposizione al sole e con i lavaggi. Un pannello bianco che brilla brillantemente ai raggi UV è un pannello bianco che ingiallirà visibilmente durante il servizio mentre un pannello non illuminato accanto ad esso rimane in posizione. La lampada UV espone anche il caso in cui due bianchi si abbinano perfettamente in interni perché contengono diversi carichi di schiarente che si bilanciano sotto una luce e divergono all'aperto sotto la luce solare ricca di raggi UV.

Il pannello li commuta individualmente e un display del tempo trascorso tiene traccia delle ore della lampada. Quel display conta più di quanto sembri. Le lampade fluorescenti si spostano nell'emissione spettrale molto prima di guastarsi, e un vecchio tubo D65 smette silenziosamente di essere D65. La pratica del settore prevede la sostituzione delle lampade in base alle ore accumulate anziché in caso di guasto, solitamente intorno alle duemila ore, motivo per cui il contaore è parte dello strumento anziché un accessorio.

Come lo usiamo

Lo scopo dichiarato nella parte superiore della nostra SOP è chiaro: identificare correttamente le sorgenti luminose e utilizzare correttamente il cabinet, in modo che il giudizio sul colore del prodotto sia più accurato e soddisfi i requisiti di qualità del colore del cliente. Il metodo di lavoro dietro questa frase è semplice e non perdona scorciatoie.

Lo standard approvato (un lab dip firmato, un campione approvato, un campione dorato o un chip di colore fisico fornito dal cliente) viene posizionato accanto al campione di produzione all'interno dell'armadio, sul pavimento grigio neutro, senza nessun altro oggetto colorato nel campo visivo. Entrambi sono orientati allo stesso modo, perché i materiali tessuti e rivestiti si riflettono in modo diverso lungo e attraverso le venature, e un campione ruotato di novanta gradi può leggere come una tonalità diversa. La visione avviene da circa 45 gradi rispetto alla superficie illuminata, che è la geometria su cui converge ogni standard di valutazione visiva perché separa la lucentezza della superficie dal colore della carrozzeria.

D65 viene per primo e dà il verdetto primario. L'operatore quindi passa a turno tra TL84, CWF, U30 e F/A, controllando non se la coppia corrisponde ancora perfettamente sotto ciascuno, ma se ildirezionedi qualsiasi differenza cambia. Un paio che rimane costantemente leggermente illuminato sotto ogni illuminante ha un problema di tonalità, che è risolvibile regolando il carico di colorante o pigmento. Una coppia che corrisponde sotto D65 e corre verde sotto TL84 e rossa sotto F/A ha un problema di metamerismo, che non è risolvibile regolando il caricamento: richiede un sistema colorante diverso ed è molto meglio scoperto su un'immersione in laboratorio che su un contenitore di prodotti finiti.

La lampada UV viene utilizzata su tutti i bianchi, i colori pallidi e qualsiasi materiale in cui si sospetta la presenza di sbiancanti fluorescenti. I risultati vengono registrati rispetto alla scala di valutazione del cliente e, laddove è richiesto un valore numerico, la valutazione visiva viene confrontata con la misurazione strumentale della differenza cromatica. I due sono complementari: lo strumento fornisce un numero ripetibile che sopravvive all'invio via e-mail, e il gabinetto fornisce il giudizio che un essere umano darà effettivamente mentre tiene in mano il prodotto.

Il problema dei sacchetti saldati di cui nessuno ti avverte

Esiste un problema di colore specifico per la costruzione saldata ad alta frequenza e cattura regolarmente nuovi programmi.

La saldatura è un processo termico. Il polimero sulla linea di saldatura viene portato alla temperatura di fusione e quindi raffreddato sotto pressione e, quando ciò accade, alcuni sistemi di pigmenti si spostano. Un TPU grigio scuro può assumere una leggera sfumatura marrone lungo il cordone di saldatura. Un rosso saturo può diventare leggermente più scuro nella fascia saldata. Su una borsa con cuciture lunghe e prominenti, quella fascia non è un difetto che l'acquirente perdonerà come caratteristica del processo: si legge come due tonalità di materiale su un prodotto.

L'armadio è il luogo in cui questo viene catturato, e viene catturato confrontando un coupon saldato con il materiale non saldato dello stesso rotolo sotto tutte e sei le fonti, non solo alla luce del giorno. Quando si presenta uno spostamento, è una questione di parametri di saldatura e si torna all'ingegneria con ildati del test di distaccoper lo stesso parametro impostato accanto, poiché la riduzione del tempo di permanenza per proteggere il colore ridurrà anche la forza di adesione se eseguita con noncuranza. La finestra che soddisfa entrambi è più stretta della finestra che soddisfa uno solo dei due, e trovarla è gran parte di ciò in cui consiste effettivamente lo sviluppo di un nuovo materiale.

Lo stesso gabinetto classifica anche i risultati della colorazione daltester di solidità del colore allo sfregamento, poiché la gradazione in scala di grigi è essa stessa un confronto visivo e non ha senso in condizioni di illuminazione non controllata, e viene utilizzata per controllare il colore dopo lacamera di temperatura e umiditàha invecchiato un set di materiali. L’invecchiamento dovuto al calore e all’umidità non influisce solo sulle proprietà meccaniche. Muove il colore, e un nero che diventa leggermente bronzeo dopo settantadue ore a temperatura elevata è un'informazione che un marchio desidera prima di impegnarsi.

Cosa dovrebbe specificare un acquirente

La maggior parte delle controversie sui colori che vediamo arrivare da altri fornitori risalgono a una specifica di acquisto che dice "colore corrispondente al campione approvato" e niente di più. Quella frase non contiene illuminanti, tolleranze, scale di valutazione e indicazioni su quali componenti debbano corrispondere a quali. È un argomento in attesa di una data di consegna.

Una specifica che impedisce all'argomento di nominare quattro cose. Innanzitutto, l'illuminante di approvazione: normalmente D65 e, se il prodotto sarà venduto al dettaglio europeo o giapponese, D65 più TL84 o più CWF per il mercato statunitense. In secondo luogo, la differenza accettabile, sia come grado della scala di grigi che come tolleranza numerica della differenza cromatica. In terzo luogo, quali componenti devono essere abbinati al colore della carrozzeria e quali possono essere di un tono deliberatamente diverso, perché su una borsa tecnica la cinghia e la carrozzeria spesso non sono destinate ad abbinarsi e farli corrispondere a un abbinamento che non è mai stato previsto fa perdere tempo a tutti. In quarto luogo, se il contenuto di sbiancanti ottici è limitato, il che è importante per qualsiasi prodotto bianco o pastello con una lunga durata prevista all'aperto.

Con questi quattro elementi in una specifica, l'approvazione del colore diventa un controllo. Senza di essi, diventa una negoziazione condotta via e-mail tra due persone sotto lampade diverse.

Domande frequenti

Uno spettrofotometro non può sostituire la scatola luminosa?

No, e non per il motivo che la gente si aspetta. Uno strumento fornisce un numero ripetibile sotto qualsiasi illuminante gli si chieda di calcolare, ed è migliore dell'occhio umano nel rilevare piccoli spostamenti costanti. Ma un passaggio numerico può comunque corrispondere a una discrepanza visivamente evidente quando la lucentezza, la trama o la struttura superficiale differiscono tra i due materiali, come accade di solito quando si confronta una pellicola saldata lucida con una tessuta opaca. Entrambi gli strumenti sono necessari. Lo strumento riporta; decide il gabinetto.

Perché non possiamo semplicemente approvare il colore all'aperto alla luce del giorno?

Perché la luce del giorno non è una cosa. Il suo spettro cambia con l'ora del giorno, la stagione, la latitudine, la copertura nuvolosa e ciò che si riflette in esso dalle superfici vicine. Un colore approvato alle 10 sotto una nuvola sottile e rifiutato alle 16. sotto il cielo sereno non è mai stato approvato rispetto a un riferimento fisso. D65 esiste proprio perché il riferimento non si muova.

Come gestisci un cliente il cui campione approvato è sbiadito?

Gli standard fisici invecchiano, in particolare i campioni tessili che sono stati maneggiati ed esposti. Laddove uno standard approvato è vecchio, lo segnaliamo anziché adattarlo silenziosamente: abbinare una nuova produzione a un riferimento sbiadito fa sì che la dissolvenza si trasformi in merce. La soluzione abituale è uno standard ripubblicato o un obiettivo numerico concordato rispetto alla specifica originale.

L'armadio necessita di calibrazione?

L'armadio in sé non dispone di elementi di misurazione da calibrare, ma il controllo equivalente è rappresentato dalle condizioni della lampada. Le ore della lampada vengono registrate sul contatore integrato e i tubi vengono sostituiti in base alle ore accumulate anziché in caso di guasto, poiché la deriva spettrale precede con un ampio margine il burnout. I registri di sostituzione delle lampade fanno parte del fascicolo dell'apparecchiatura e sono disponibili agli auditor in visita insieme ai certificati di calibrazione degli strumenti di misura in laboratorio.

Il colore viene controllato una volta o durante tutta la produzione?

Per tutto. Il Lab Dip e l'approvazione del primo articolo stabiliscono l'obiettivo; l'ispezione del materiale in entrata controlla ogni rotolo e ogni lotto di nastro rispetto ad esso; i controlli in-process rilevano le deviazioni tra i lotti di materiale all'interno di un ordine. La deriva del colore tra due rotoli di pellicola nominalmente identica è abbastanza comune da far considerare l'approvazione come un evento unico e il motivo per cui una spedizione si conclude con due tonalità della stessa borsa in un unico cartone.

Dove si trova questo nella serie

Questo armadio chiude un circuito che attraversa gran parte del laboratorio. Classifica la colorazione prodotta daltester di abrasione, legge i risultati del lavoro di solidità del colore, controlla la presa del materiale prima e dopo l'invecchiamento ambientale e verifica che i parametri di saldatura dei nostrioscillazione e test di resistenza della cernieraconvalidare per la forza non è stato acquistato a scapito dell'apparenza. La resistenza e l'aspetto non sono variabili indipendenti nella costruzione saldata e lo strumento che li mantiene onesti è quello senza parti mobili.

Sealock costruisce attrezzature impermeabili saldate ad alta frequenza da oltre vent'anni da Dongguan, Cina e Ho Chi Minh City, Vietnam. Se desideri il nostro protocollo di approvazione del colore o desideri che il linguaggio degli illuminanti e della tolleranza sia scritto nel tuo accordo di qualità prima dell'inizio di un programma, scrivi ainfo@sealock.com.hk.
