All'interno di un ciclo di produzione: come viene costruita una borsa da moto impermeabile ad alta visibilità presso Sealock

La maggior parte delle visite guidate in fabbrica sono fotografie di pavimenti puliti. Questo è un ciclo di produzione in corso: un programma di bagagli per motociclette fluorescenti ad alta visibilità che si sposta attraverso il nostro stabilimento di Dongguan dal pannello saldato all'unità finita testata in aria. Il colore lo rende insolitamente facile da seguire: ogni fase della sequenza è dello stesso giallo fluorescente, quindi una singola passeggiata lungo la linea mostra il prodotto che si assembla davanti a te.

È anche un programma utile da documentare, perché i bagagli per motociclette si collocano all'estremità impegnativa di ciò che la costruzione saldata impermeabile deve sopravvivere. Una borsa posteriore o da serbatoio è esposta a pioggia continua a velocità autostradale, spruzzi stradali contenenti sabbia e sale, raggi UV, vibrazioni, calore proveniente dalla macchina sottostante e tensionamento ripetuto della cinghia contro una piastra di montaggio rigida. Deve rimanere sigillato durante tutto questo pur rimanendo visibile di notte. Molto poco di ciò che lo rende possibile è visibile nel prodotto finito.

Prima fase: saldatura ad alta frequenza

Tutto ciò che su questo prodotto deve rimanere impermeabile è saldato, non cucito. La saldatura ad alta frequenza fa passare un campo elettromagnetico attraverso il materiale rivestito in TPU, che eccita le molecole del polimero e genera calore dall'interno del materiale stesso anziché applicarlo dall'esterno. Sotto la pressione dello stampo le due facce si fondono in un'unica sezione omogenea. Non ci sono fori per gli aghi da sigillare in seguito, né nastri per cuciture da staccare nel terzo anno.

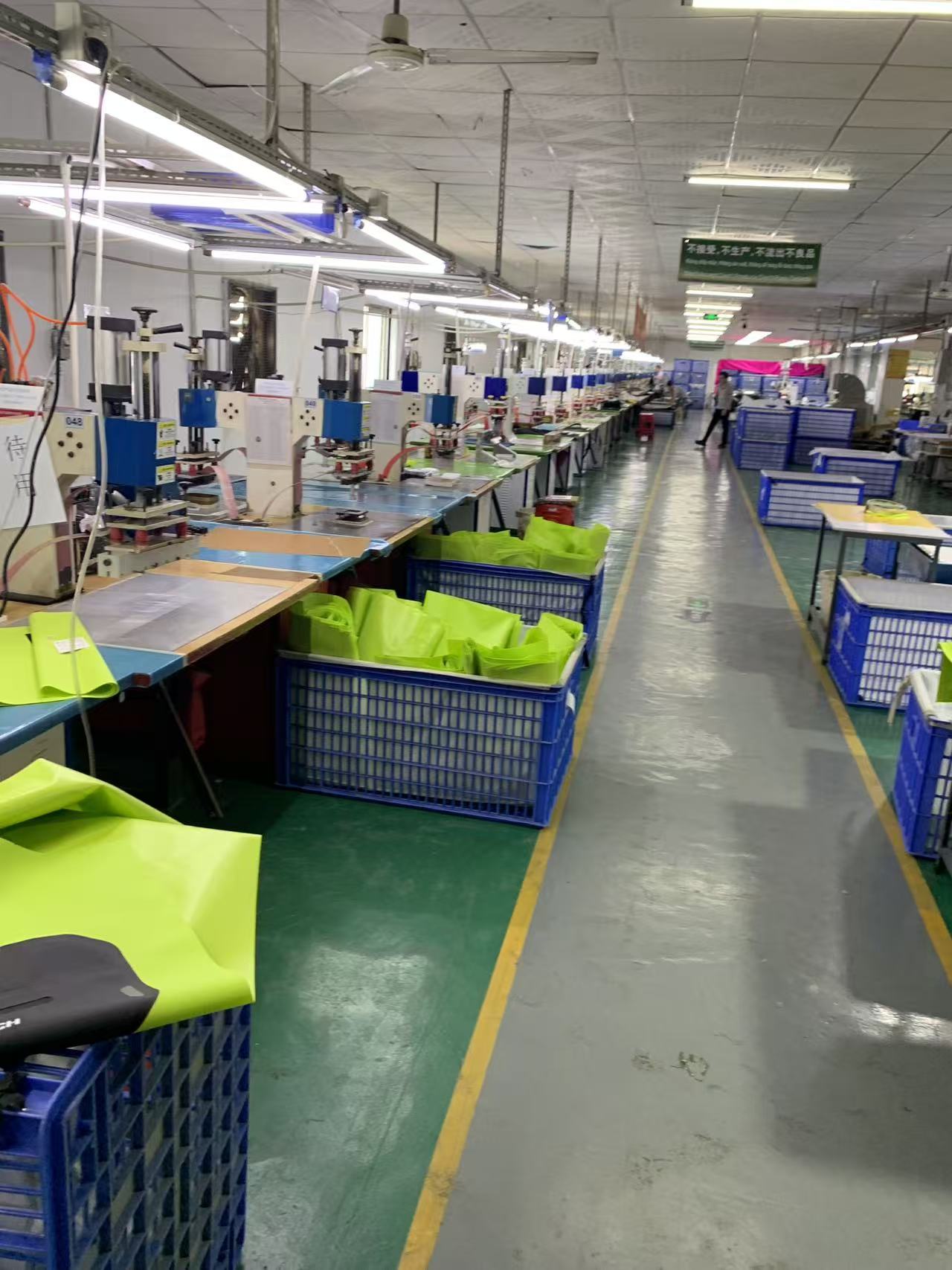

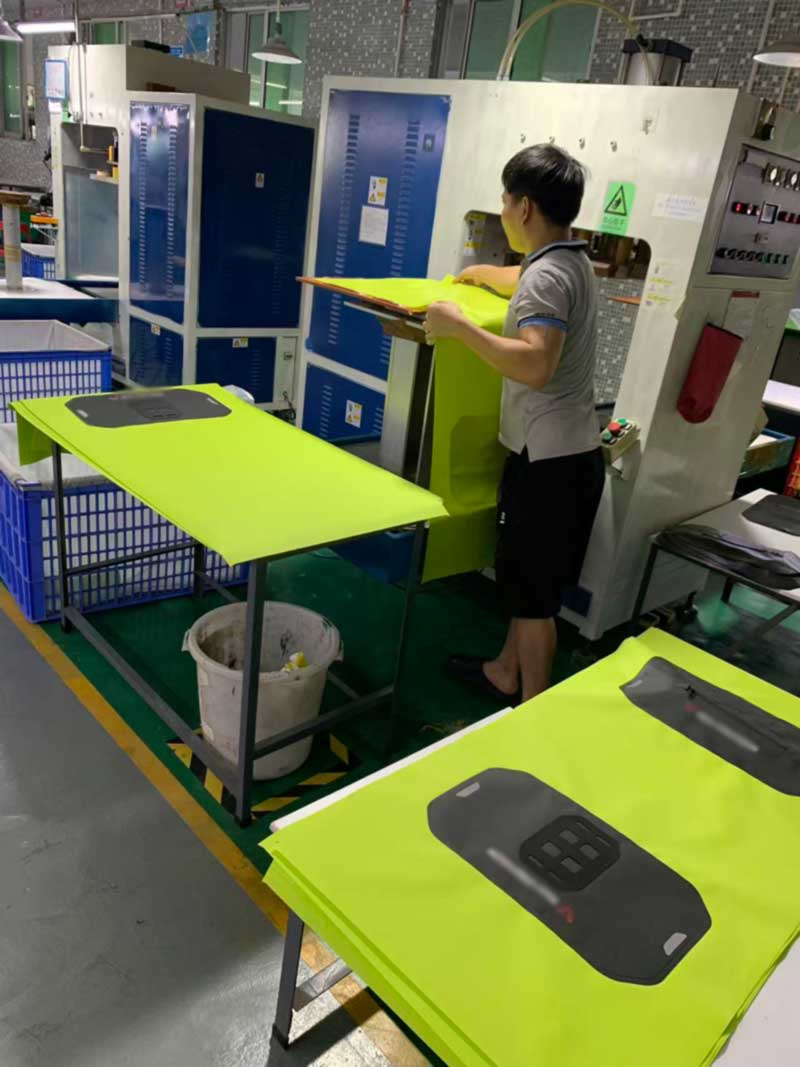

La linea percorre una stazione per saldatura. Un operatore posiziona il pannello tagliato contro i fermi della matrice, chiude la protezione e fa funzionare la macchina; lo stampo, il tempo di permanenza, l'impostazione della potenza e il tempo di raffreddamento sono fissati da una scheda parametri presso la stazione anziché dal giudizio dell'operatore. È qui che vive la disciplina. Una saldatura leggermente sottoalimentata sembra identica a una saldatura corretta, supera uno strattone casuale e fallisce staccandosi dal bordo anteriore per circa mille cicli di carico. È proprio questo il nostro fallimentoprove di impatto con oscillazioneEtest di resistenza alla pelaturaesistono da catturare e perché i parametri di saldatura vengono qualificati sui tagliandi prima dell'inizio di un ordine di produzione anziché regolati al volo.

Seconda fase: cucitura del modello per il rinforzo portante

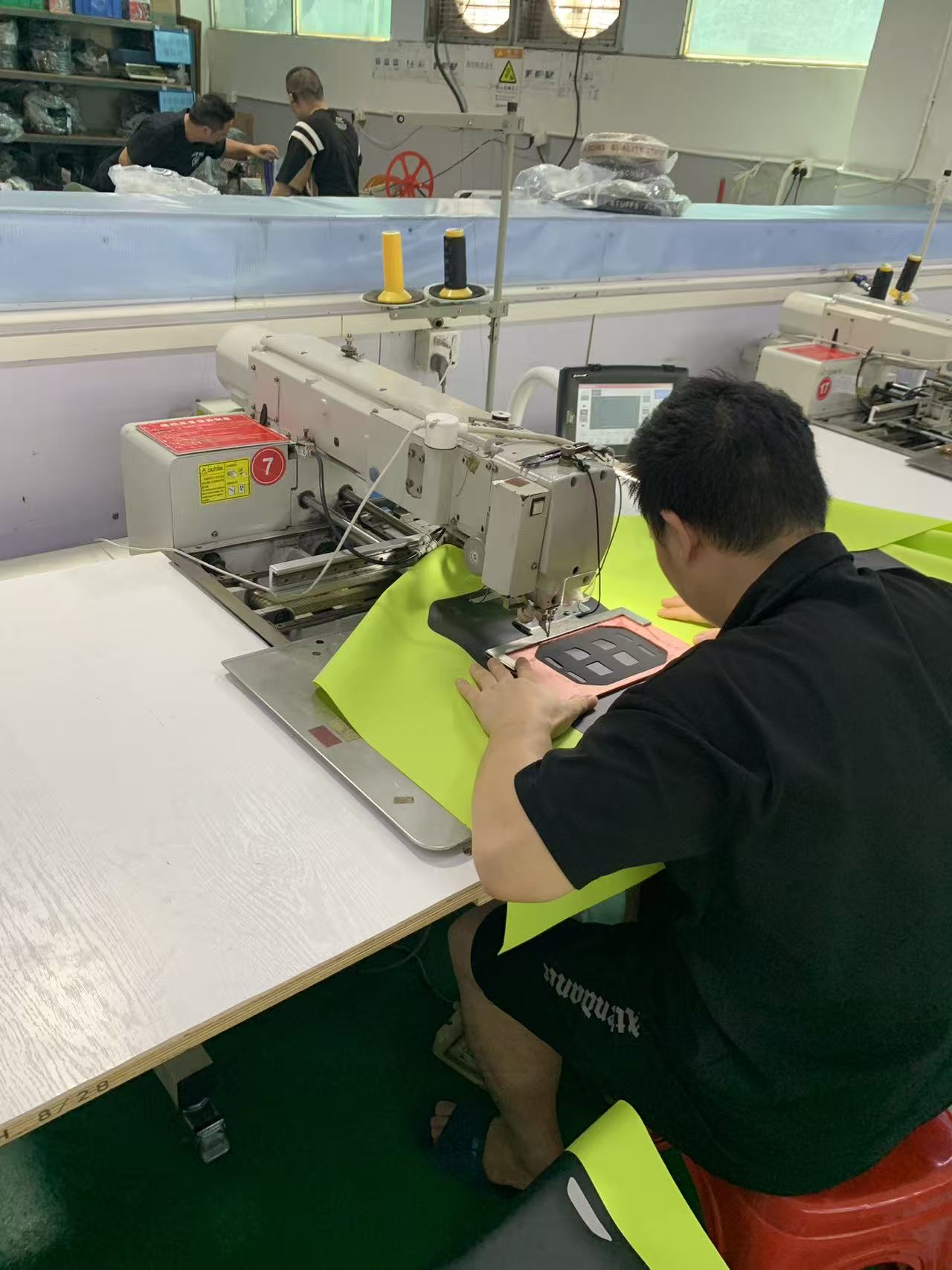

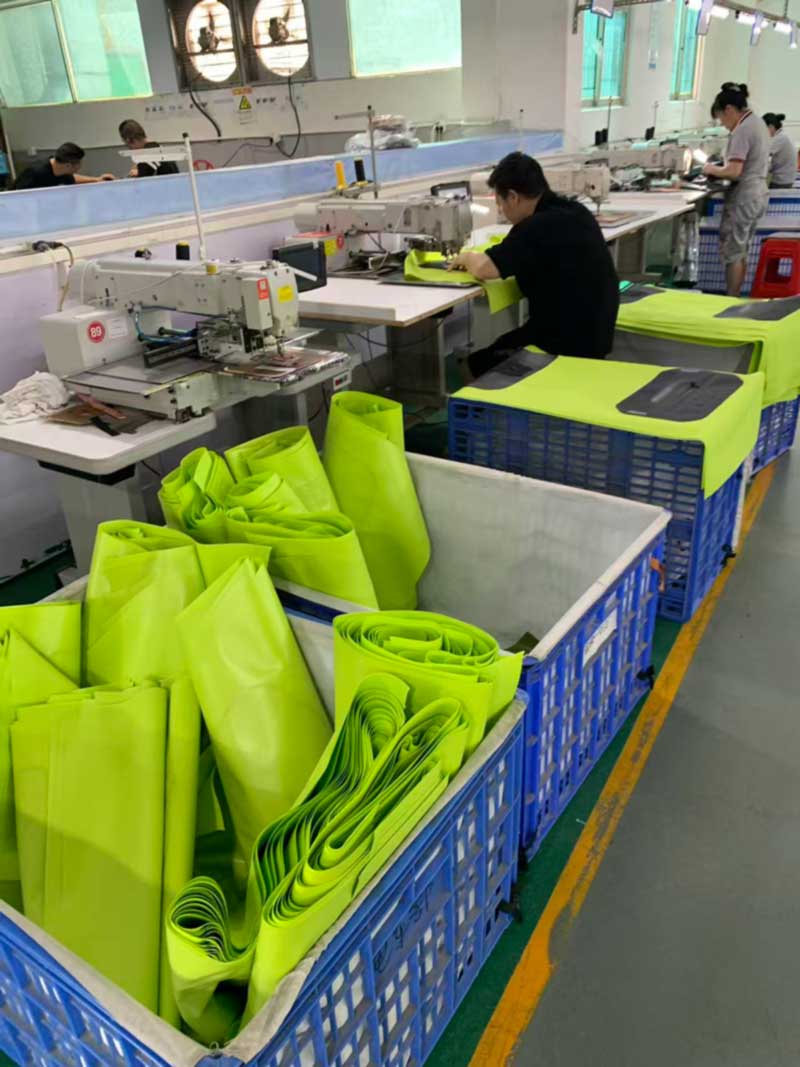

Non tutti i giunti di una borsa impermeabile dovrebbero essere saldati e fingere il contrario produce prodotti peggiori. In questo programma il pannello di rinforzo scuro che trasporta l'hardware di montaggio è fissato su una macchina per cucire con modello programmabile, che esegue un percorso punto memorizzato identico su ogni unità.

Il ragionamento è meccanico. Un legame saldato è estremamente resistente al taglio e relativamente vulnerabile alla spellatura; un giunto cucito distribuisce carichi puntuali concentrati su molti punti di ancoraggio e tollera i ripetuti strattoni in un'unica direzione applicati da una cinghia di montaggio. Laddove il percorso del carico è concentrato e ciclico (una piastra di montaggio, una cinghia di ancoraggio con punto fisso) le cuciture superano la saldatura e laddove il giunto deve essere a tenuta stagna, la saldatura è l'unica risposta onesta. Il lavoro di ingegneria consiste nel decidere quale sia l'uno e quindi nell'assicurarsi che l'area cucita si trovi all'esterno della busta sigillata o sia essa stessa protetta da una barriera saldata.

Una macchina programmabile è importante qui per una ragione che non ha nulla a che fare con la velocità. La cucitura guidata a mano varia da operatore a operatore e tra la prima e la quattrocentesima unità di turno. Un percorso memorizzato no. Quando il team di qualità di un marchio estrae tre unità da cartoni diversi e confronta le cuciture di rinforzo, dovrebbe guardare lo stesso prodotto tre volte.

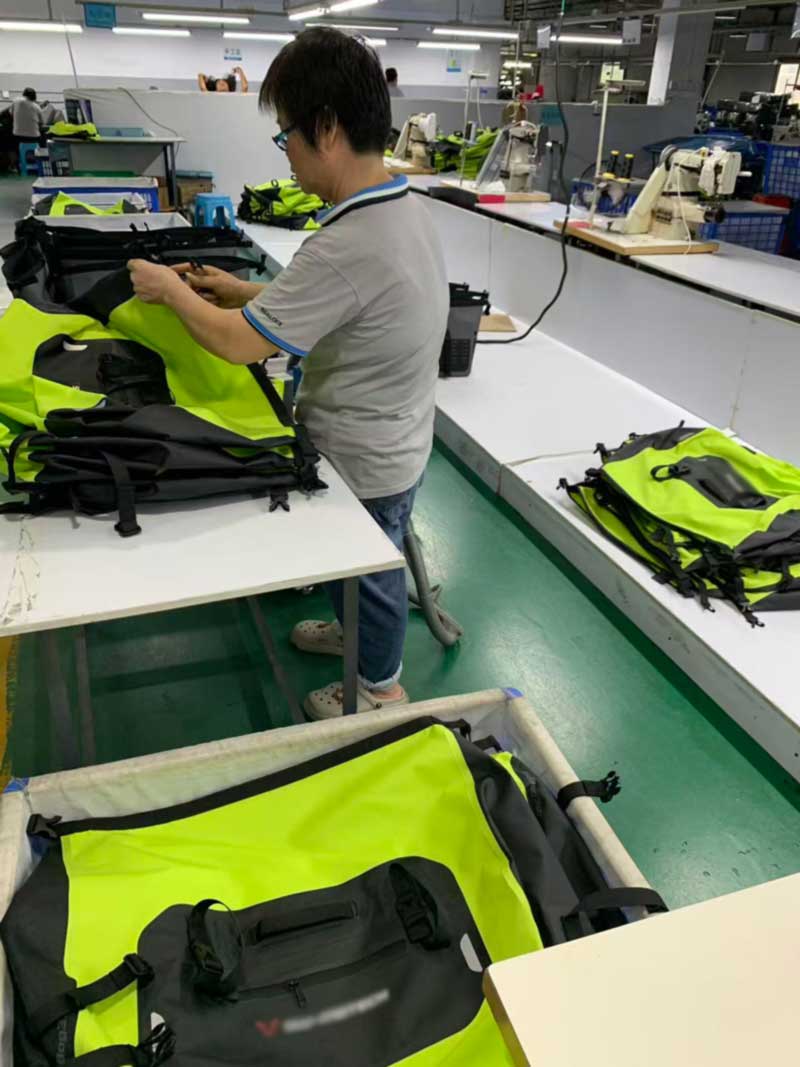

Terza fase: assemblaggio

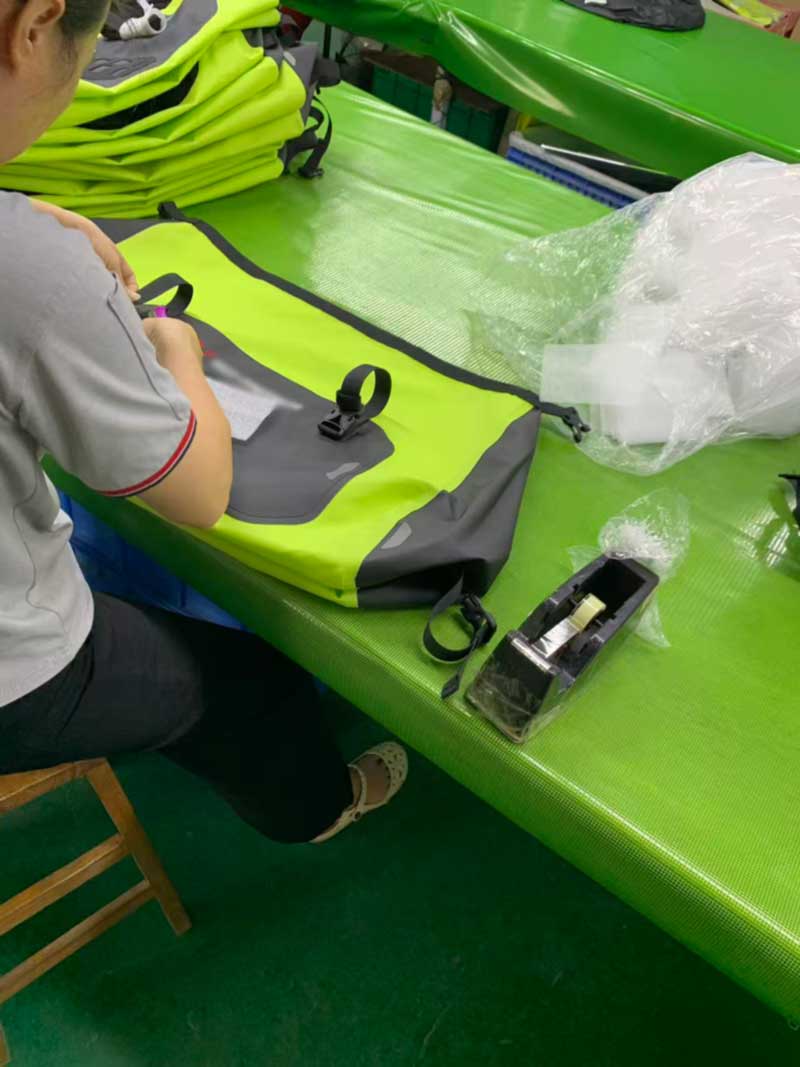

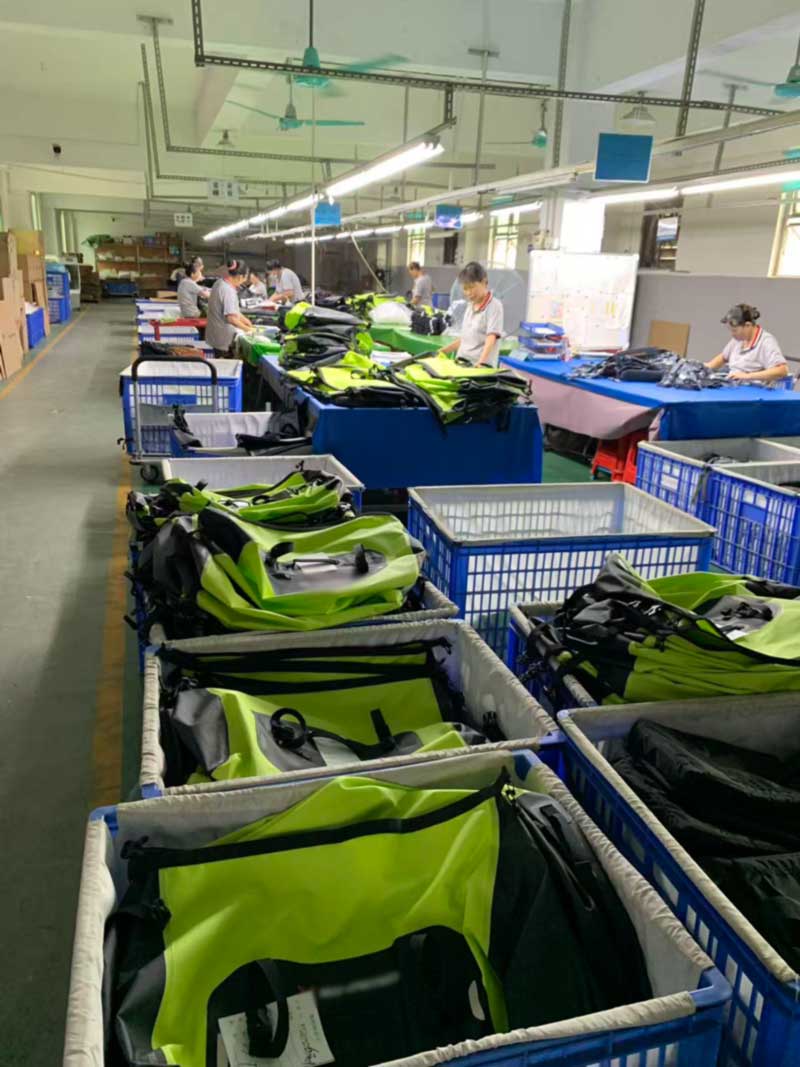

L'assemblaggio è il luogo in cui i componenti piatti diventano una borsa: corpo-base, sistema di chiusura, struttura interna, bordatura dei bordi, quindi cinghie, fibbie, regolatori e hardware. È la fase più laboriosa della linea e quella con maggiori opportunità di introdurre un difetto che nessuna macchina riuscirà a rilevare.

Due pratiche svolgono la maggior parte del lavoro qui. Il primo è il flusso a lotto singolo: i componenti di un lotto di produzione viaggiano insieme nella propria cassa e non sono mescolati, in modo che se viene riscontrato un problema durante l'ispezione finale, questo può essere ricondotto a uno specifico rotolo di materiale, a una specifica stazione di saldatura e a uno specifico turno piuttosto che "all'ordine". La seconda è l'ispezione in linea piuttosto che l'ispezione di fine linea: l'operatore che monta l'hardware controlla le saldature che sta maneggiando e un'unità con una giuntura sospetta lascia la linea in quel punto invece di viaggiare fino all'imballaggio prima che qualcuno la guardi.

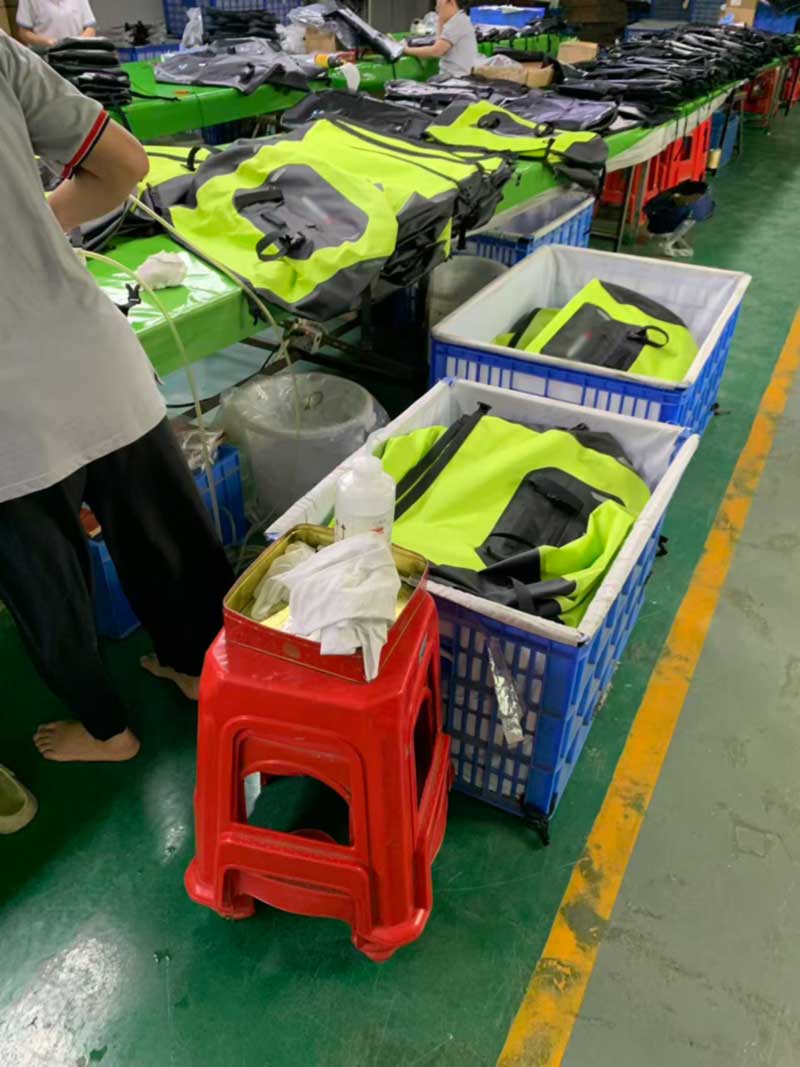

Fase quattro: ogni unità viene gonfiata e sottoposta a test di tenuta

Questa è la tappa che vale la pena fotografare e quella che più spesso viene saltata altrove.

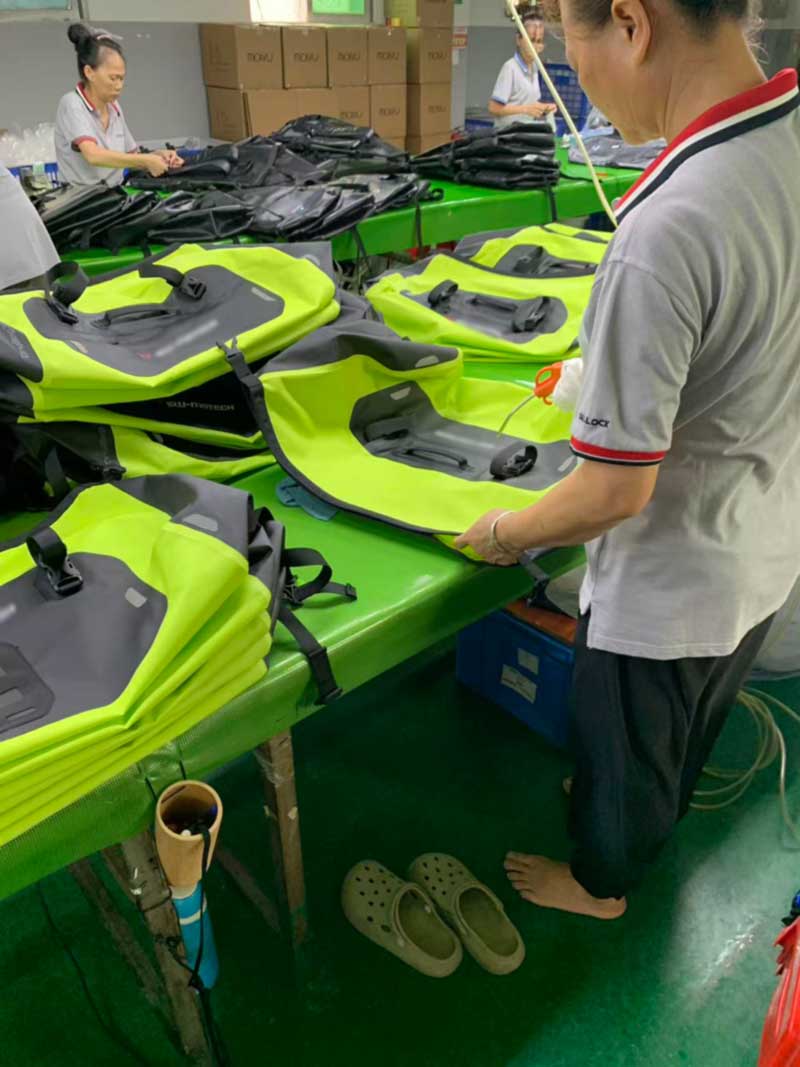

Ogni sacco finito viene sigillato, gonfiato attraverso una linea d'aria e controllato per eventuali perdite. Non un campione. Non il primo articolo. Ogni unità. Un sacchetto gonfiato mette ogni saldatura sotto pressione interna simultanea, che è il modo più veloce per trovare un foro stenopeico, un punto freddo alla fine di una saldatura, un'intaccatura sul bordo dello stampo o una penetrazione di hardware che non è stata adeguatamente sigillata. Una borsa che mantiene la pressione ha una busta sigillata continua e intatta; una borsa che non lo fa, non lo fa - e nessuna quantità di ispezione visiva sostituisce quella risposta binaria.

Il motivo per cui questo è importante dal punto di vista commerciale è semplice. L'ingresso di acqua è l'unica modalità di guasto a cui un prodotto impermeabile non può sopravvivere in termini di reputazione. Un pannello graffiato è un reclamo; un laptop bagnato o un sacco a pelo bagnato alla fine di una corsa bagnata sono un ritorno, una recensione e un cliente perso. Il campionamento statistico è appropriato per gli attributi dimensionali ed estetici. Non è appropriato per il singolo attributo da cui prende il nome l'intero prodotto.

Oltre al test in aria al 100%, il prodotto del programma viene sottoposto alla batteria da laboratorio: test di immersione o spruzzo per raggiungere il livello di protezione nominale del prodotto, oltre a controlli meccanici e ambientali tra cuila cerniera scorre sotto carico, resistenza all'abrasione, Einvecchiamento da calore e umiditàper i set di materiali che sono cambiati dall'ultimo ordine.

Una nota sul colore

L'alta visibilità fluorescente è uno dei colori più difficili da riprodurre in modo coerente. I pigmenti fluorescenti sono meno stabili di quelli convenzionali, si spostano notevolmente da un lotto di materiale all'altro e cambiano aspetto in modo drammatico sotto illuminazione diversa: questo è il punto centrale del colore, e anche il motivo per cui un cliente che approva un paralume sotto l'illuminazione dell'ufficio può rimanere spiacevolmente sorpreso dalla produzione alla luce del giorno. Ogni rotolo di questo programma viene controllato rispetto allo standard approvato sotto illuminazione controllata nel nostroarmadio per sorgenti luminose standardprima di essere tagliato, e i provini saldati vengono ricontrollati successivamente, perché il calore del ciclo di saldatura stesso può spostare un pigmento fluorescente in corrispondenza della giunzione.

Come appare dal lato dell'acquirente

Un programma come questo si basa su decisioni prese mesi prima che il primo pannello venga saldato: quali giunti sono saldati e quali cuciti, quali parametri di saldatura sono stati qualificati sui tagliandi e con quale resistenza alla pelatura, quali lotti di hardware hanno superato i test di corrosione, con quale illuminante è stato approvato il colore e se il test di tenuta al 100% è scritto nell'accordo di qualità o semplicemente presupposto. Nessuna di queste decisioni è visibile nella fotografia di una borsa finita. Tutti determinano se il prodotto è ancora a tenuta stagna nel terzo anno.

Sealock costruisce attrezzature impermeabili saldate ad alta frequenza da oltre vent'anni, con stabilimenti a Dongguan, Cina e Ho Chi Minh City, Vietnam, servendo marchi di outdoor, nautica, sport motoristici e lifestyle in tutto il mondo. Per domande su OEM e ODM o per discutere di un tuo programma, scrivi ainfo@sealock.com.hk.
