Processo di produzione dello zaino impermeabile IPX8

Sealock è un produttore di zaini impermeabili IPX8 e fornitore OEM. Raggiungere IPX8 su una custodia per telefono è un problema di precisione su un piccolo volume sigillato. Raggiungerlo su uno zaino portante da 65 litri è una disciplina completamente diversa: metri di cucitura invece di centimetri, un'ampia apertura che deve sigillare uniformemente su tutta la sua larghezza, un corpo che si flette sotto carico mentre è immerso e abbastanza aria intrappolata per esercitare una reale pressione sulla chiusura dall'interno. Questa guida spiega come viene effettivamente costruito un pacchetto IPX8 e i numeri di ingegneria dietro la chiusura che lo rende possibile.

Perché la scala cambia il problema

IPX8 significa immersione continua oltre il metro, alla profondità e alla durata dichiarate dal produttore. Incontrare questo concetto in una grande confezione morbida introduce quattro fattori che una piccola busta sigillata non deve mai affrontare:

• Lunghezza della cucitura.Una confezione da 65 litri trasporta molte volte la cucitura saldata di una borsa. Ogni metro in più rappresenta un'altra opportunità per una saldatura marginale, quindi la coerenza del processo conta di più all'aumentare del volume, non di meno.
• Volume d'aria interno.Una confezione sigillata da 65 litri intrappola un grande volume d'aria. Sommerso, l'aria viene compressa e spinge verso l'esterno contro la chiusura e le cuciture: lo zaino è sotto pressione da entrambe le direzioni contemporaneamente.
• Flessione sotto carico.Uno zaino carico si deforma quando viene trasportato, lasciato cadere e premuto contro uno scafo o una roccia. Una borsa sta ferma; un pacco lavora costantemente sulle sue cuciture.
• Attraversamenti portanti.L'imbracatura, la cintura ventrale e gli ancoraggi della maniglia di trasporto trasportano tutti il ​​peso su un corpo che deve rimanere sigillato. Una custodia ha un punto per cordino; un pacchetto ne ha otto o più.

Perché un roll-top da solo non arriva

Il roll-top è un'ottima chiusura e la scelta giusta per la maggior parte degli zaini impermeabili. Ciò che non è è una tenuta resistente alla pressione. Crea un percorso labirintico che resiste alla pioggia, agli spruzzi e alle brevi immersioni, ma la sua forza di tenuta proviene dalle mani dell'utente e da una fibbia: non è una compressione controllata e ingegnerizzata. Per un grado di protezione dichiarato IPX8 la chiusura deve applicare aforza di serraggio misurabile e ripetibile su una guarnizione conforme.

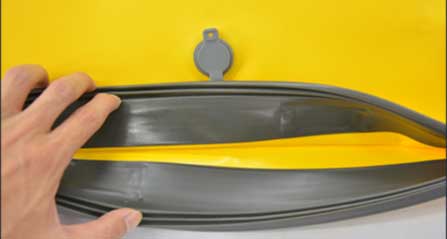

La nostra struttura del pacchetto IPX8 lo fa con tre elementi che lavorano insieme: astriscia di tenuta in gomma naturalelungo l'apertura, apatta ripiegabileche si chiude su di esso, e acinghia di compressione centraleche blocca l'insieme. La gomma fornisce l'elasticità; il lembo fornisce la geometria; la cinghia fornisce la forza.

L'ingegneria delle guarnizioni dietro di esso

Le guarnizioni a compressione vivono o muoiono su un numero di cui raramente si parla nella produzione di borse, ed è più stretto di quanto la maggior parte delle persone pensi.

• La fascia di compressione.Una guarnizione in gomma deve essere schiacciata di una percentuale del suo spessore originale per sigillare. ILl'ideale è circa il 40%, il massimo pratico è il 50% e il minimo è circa il 10-15%. Sottocomprimetelo e non c'è alcun sigillo;comprimerlo eccessivamente oltre il 50% e la gomma potrebbe non rimbalzare affatto— lasciando uno spazio permanente dove prima si trovava il sigillo. Progettare la chiusura significa progettare per quella fascia, non semplicemente serrarla il più forte possibile.
• Insieme di compressione.La capacità di spinta della gomma viene misurata mediante compression set, testato suASTM D395. Una mescola con scarso compression set si comporta bene fin dal primo giorno e smette progressivamente di sigillare. Si tratta di una specifica del materiale, non di un presupposto di progettazione.
• Relax.La forza di ripristino di una guarnizione compressa diminuisce in modo misurabile subito dopo l'installazione: entro un'ora può raggiungere circa i tre quarti del suo valore originale. È improbabile un fallimento totale, ma le perdite diventano possibili se il progetto non ha margini. Pertanto il sistema di bloccaggio viene specificato con un'altezza libera anziché al minimo teorico.

La parte più difficile: anche il serraggio su un'ampia apertura

È qui che una confezione grande differisce maggiormente da un piccolo prodotto sigillato. Una cinghia di compressione centrale esercita la sua forza maggiore al centro dell'apertura e progressivamente meno verso le estremità. L'ingegneria delle guarnizioni ha un nome per il problema risultante - concentrazione della forza nel punto di bloccaggio, con sottocompressione lontano da esso - e si applicano le risposte classiche:

• La compressione si interrompeche impediscono che la guarnizione venga schiacciata oltre il limite di estensione nel punto in cui la cinghia tira con maggiore forza.
• Un lembo irrigidito, in modo che la forza di chiusura si distribuisca lungo l'apertura anziché dissiparsi di qualche centimetro su entrambi i lati del cinturino.
• Profilo della guarnizione e durometro scelti per la curva di forzala chiusura effettivamente fornisce, non per un ideale uniforme.
• Piega la geometria alle estremità, poiché un lembo ripiegato deve girare un angolo a ciascuna estremità dell'apertura: lo stesso problema di raggruppamento degli angoli che colpisce qualsiasi chiusura con piega larga.

Il serraggio non uniforme è la classica modalità di guasto di questo tipo di chiusura: una guarnizione che tiene al centro e si apre a un'estremità supererà una schiacciata casuale e perderà sotto una pressione sostenuta. La verifica dell'uniformità su tutta la larghezza, non solo sulla cinghia, è una fase di ispezione obbligatoria.

Il guscio: più cuciture, meno tolleranza

• Materiale.Il TPU laminato su nylon 420D è il guscio giusto per questa classe: la base in nylon offre resistenza allo strappo e all'abrasione, il TPU offre resistenza all'idrolisi, stabilità ai raggi UV, flessibilità a freddo e saldabilità. Il TPU tollera inoltre la flessione costante che un pacco carico impone molto meglio di un rivestimento rigido.
• Saldatura a 27,12 MHzsenza fori per aghi in nessun punto della barriera. Su un pacco di grandi dimensioni, la stabilità dei parametri di saldatura durante l'intero ciclo di produzione è il principale fattore determinante per stabilire se il lotto mantiene la sua valutazione.
• Una base rinforzata antiabrasione.Il pannello di base viene trascinato e appoggiato più di qualsiasi altra superficie e su un prodotto IPX8 una base usurata rappresenta un guasto di tenuta, non solo un danno estetico.
• Ancoraggi di carico cuciti prima della saldatura.Gli ancoraggi dell'imbracatura, della cintura lombare e della maniglia di trasporto sono prima cuciti su pannelli piatti ad alta tensione, in modo che le perforazioni finiscano sotto la pelle saldata e il carico si distribuisca su un'impronta cucita. Gli ancoraggi solo saldati si staccano sotto taglio sostenuto.

La sequenza di produzione

1. Messa in scena e taglio del materiale— pannelli tagliati con una tolleranza ristretta, poiché una giuntura saldata non ha spazio per assorbire la deriva.
2. Cucitura del sottoassemblaggio— imbracatura, cintura lombare, pannello posteriore, tasche laterali e ancoraggi delle corde costruiti come moduli.
3. Cucitura del punto di carico su pannelli piatti— ancoraggi applicati ad alta tensione prima della chiusura del guscio.
4. Configurazione dello stampo e saldatura HF- il guscio fuso in una pelle continua sigillata, che copriva le impronte cucite.
5. Incollaggio di guarnizioni— la striscia di tenuta in gomma naturale incollata saldamente su tutta la lunghezza dell'apertura. Qualsiasi deviazione qui diventa successivamente una banda di compressione irregolare.
6. Gruppo patta e cinghia di compressione— geometria del lembo impostata per piegarsi esattamente sulla guarnizione, cinghia e hardware ancorati.
7. Verifica della chiusura— compressione controllata su tutta la larghezza, non solo sulla cinghia.
8. Determinazione e imballaggio delle perdite.

La base del prodotto

Questi pacchi saldati rappresentano lo stesso punto di partenza per un ordine OEM: nessuno è classificato sopra un altro; la struttura IPX8 si affianca alle strutture verificate IPX7 roll-top e con cerniera ermetica:

Immagine	Modello e specifiche	Sistema di tenuta e classificazione	MOQ
	SL-J033 Pacchetto spedizione impermeabile— 45 L / 55 L / 65 L (34×23×58 / 68 / 78 cm); 1.916/1.968/2.043 g; TPU laminato su nylon 420D; base antiabrasione rinforzata per impieghi gravosi; tasca interna in rete; tasca laterale, cordoncini laterali, pannello patch con chiusura a strappo, profili riflettenti; spallacci imbottiti, cinghia sullo sterno, cintura lombare imbottita, maniglia per il trasporto; giallo/nero.	IPX8— guarnizione in gomma naturale + patta ribaltabile + cinghia di compressione centrale	300–500
	Zaino impermeabile SL-E103 con cerniera ermetica— 45 litri (30×22×73 cm); Rivestimento impermeabile in TPU; livello informatico interno; campione 15 giorni.	Cerniera ermetica: IPX7 verificato, ampio accesso rapido	500
	SL-E090 Zaino asciutto ermetico— 60 litri (36×25×80 cm); TPU; nero, giallo, rosso; si ripiega per il trasporto; galleggia.	Roll-top: grande volume d'aria intrappolata, galleggiabilità in base al design	300–500
	SL-E039 Zaino impermeabile in TPU— 25 litri; Nylon 420D rivestito in TPU; due spallacci regolabili e bottone in vita; campione 3–5 giorni.	Roll-top: IPX7 verificato su un guscio in TPU saldato	300–500
	SL-E977 Zaino impermeabile per kayak— 28 litri; PVC 500D 0,5 mm; guscio semicircolare; finestra del telefono; serratura multifunzione; valvola di gonfiaggio/sgonfiaggio laterale; Pannello posteriore in EVA.	Roll-top con valvola: gestione controllata dell'aria su un corpo sigillato	300–500

Il sistema di tenuta, le specifiche della guarnizione, la capacità, il materiale del guscio, la configurazione del cablaggio, l'hardware e il marchio sono tutti specificabili per ordine oppure è possibile sviluppare un pacchetto da uno schizzo. Si noti che SL-J033 gestisce tre capacità su un'unica piattaforma di sigillatura, quindi un programma IPX8 può coprire 45–65 litri senza tre sviluppi di chiusura separati.

Controllo qualità per un pacchetto IPX8

La qualità è divisa in tre livelli.CQIcopre il tessuto laminato in TPU in entrata per lo spessore del rivestimento, l'adesione e la saldabilità, inoltrestock di guarnizioni per durometro e set di compressionee cinghie, schiuma, fibbie e hardware rispetto allo standard firmato.IPQCcopre la tolleranza di taglio, l'integrità e la larghezza della saldatura, l'accuratezza del collegamento della guarnizione lungo l'apertura, il gruppo lembo e cinghia, le cuciture di ancoraggio del carico everifica della compressione su tutta la larghezza della chiusura— con prove di peel su saldature campione all'inizio di ogni esecuzione.OQCcopre il campionamento AQL ISO 2859, i test di immersione alla profondità e alla durata dichiarate e il confronto dei campioni d'oro, con certificazione SGS o QIMA disponibile - e per una dichiarazione IPX8, gli acquirenti dovrebbero aspettarsi un rapporto di test che indichi la profondità, non solo la valutazione.

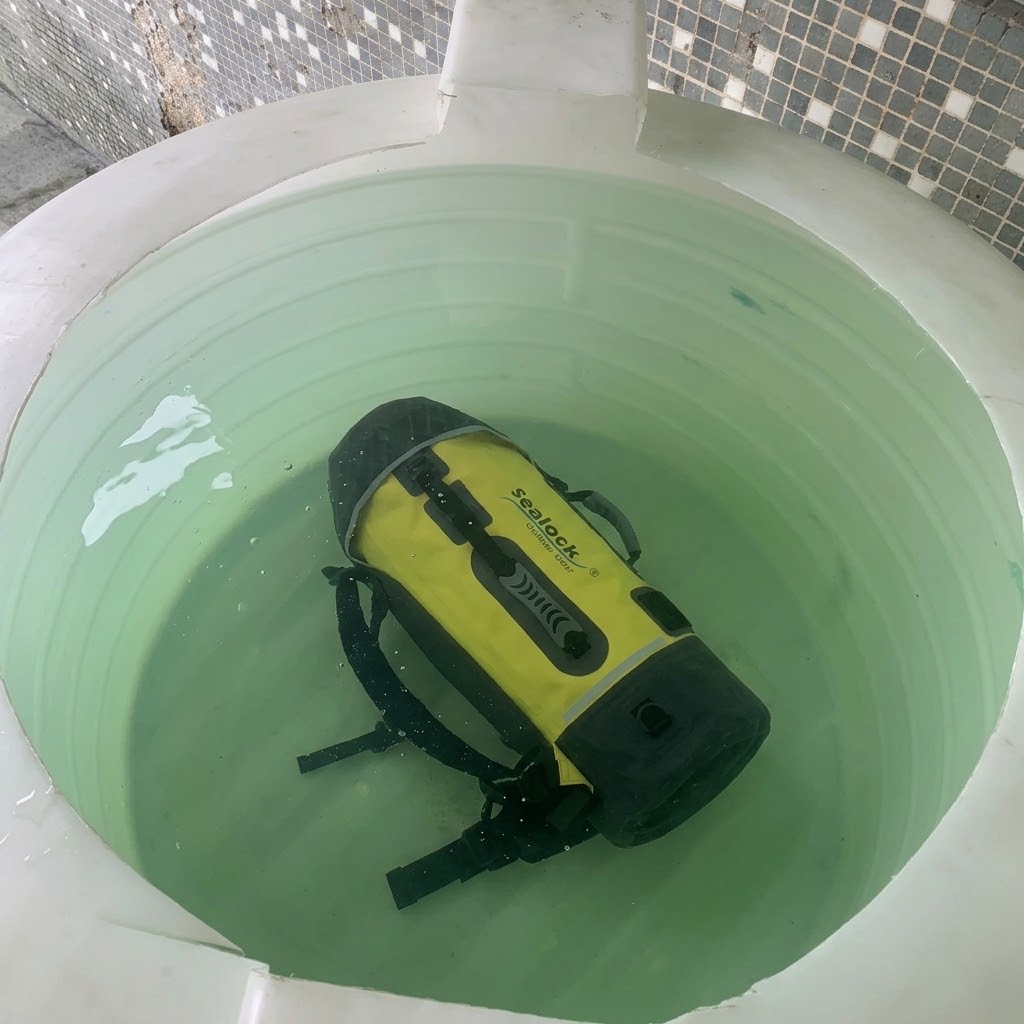

Sealock esegue inoltre rigorosamente l'intera procedura di ispezione del cliente sui prodotti finiti:unboxing, estrazione sottovuoto, riposo statico di 24 ore e determinazione delle perdite d'aria. Ciò è più importante per una confezione di grandi dimensioni che per qualsiasi altra parte della gamma: una perdita lenta che un grande volume sigillato può mascherare durante una breve immersione perde comunque il vuoto in modo misurabile per un'intera giornata. Il laboratorio esegue inoltre test di adesione delle saldature e resistenza alla pelatura, set di compressione delle guarnizioni, test del ciclo di chiusura, resistenza delle cuciture con un test di carico di oltre 1.500 cicli e carico a scatti su imbracature e ancoraggi di cinture, abrasione, strappo, trazione, nebbia salina, UV, solidità del colore e differenza di colore.

Domande frequenti: produzione di zaini IPX8

D: Perché uno zaino roll-top non può essere classificato IPX8?
R: Perché la forza di tenuta di un roll-top deriva dal modo in cui l'utente lo piega e lo aggancia, non da una compressione ingegnerizzata. È eccellente contro la pioggia, gli spruzzi e le brevi immersioni, ecco perché i nostri contenitori roll-top hanno un grado di protezione IPX7 verificato, ma un IPX8 dichiarato necessita di una guarnizione compressa da una forza di serraggio controllata e ripetibile.

D: Quanto deve essere compressa la guarnizione di tenuta?
R: In una fascia abbastanza stretta: circa il 40% dello spessore originale è l'ideale, il 50% è il massimo pratico e al di sotto di circa il 10–15% non esiste una tenuta affidabile. Una compressione superiore al 50% rischia di far sì che la gomma non rimbalzi, creando uno spazio permanente.

D: Come fai a sapere che la guarnizione sarà ancora sigillata tra due anni?
R: Specificando il compression set, testato secondo ASTM D395, anziché assumerlo. Una mescola con scarso compression set sigilla il primo giorno e si ferma progressivamente. Durante l'ispezione in entrata viene controllato il durometro e il compression set dello stock di guarnizioni.

D: Qual è la parte più difficile da realizzare correttamente in un pacchetto IPX8?
R: Anche il serraggio su un'ampia apertura. Una cinghia di compressione centrale concentra la forza al centro e ne fornisce meno alle estremità, quindi la chiusura necessita di un lembo irrigidito, arresti di compressione e un profilo di guarnizione adattato alla curva di forza effettiva, quindi la compressione viene verificata su tutta la larghezza durante l'ispezione.

D: Un pacchetto IPX8 galleggia?
R: Un pacco sigillato intrappola l'aria e galleggia, il che è utile, ma la stessa aria intrappolata spinge verso l'esterno sulla chiusura quando è immersa, quindi il guscio e la guarnizione devono essere costruiti per resistere alla pressione da entrambe le direzioni.

D: Cosa dovremmo chiedere per comprovare una dichiarazione IPX8?
R: La profondità e la durata dichiarate e un rapporto di prova del prodotto finito. IPX8 senza una profondità dichiarata non è verificabile ed è la richiesta eccessiva più comune negli equipaggiamenti impermeabili.
