Produzione di sacchi a compressione sottovuoto personalizzati: TPU saldato

Sealock è un produttore di sacchetti di compressione sottovuoto personalizzati e fornitore OEM. Una borsa impermeabile deve tenere fuori l'acqua per tutto il tempo in cui rimane nell'acqua. Una sacca di compressione deve rimanereariacontinuamente, per settimane, contro un differenziale di pressione che non si allenta mai. Le molecole d'aria sono molto più piccole delle gocce d'acqua e il vuoto non smette mai di aspirare, il che rende questo il problema di sigillatura più impegnativo della nostra gamma. Questa guida spiega come vengono effettivamente costruite queste borse: la valvola, la chiusura, l'integrazione della pompa e il test di gonfiaggio che rileva ciò che nient'altro riesce a fare.

La valvola è il prodotto

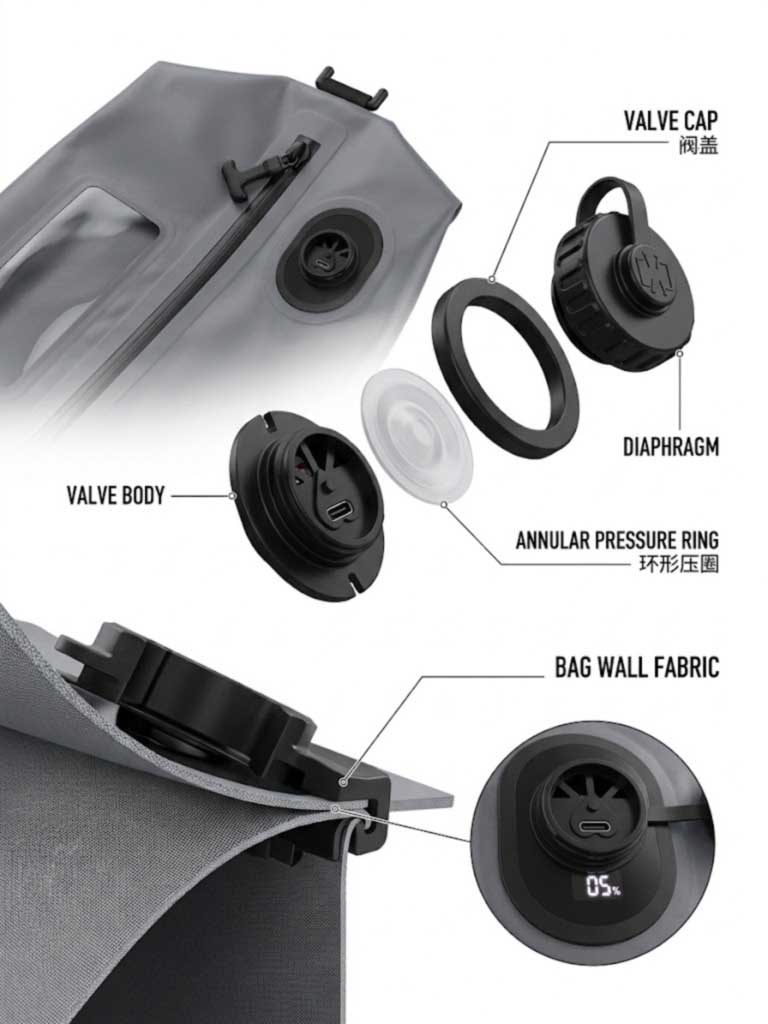

Tutto il resto può andare bene e una valvola difettosa perde comunque il vuoto durante la notte. Un gruppo valvola unidirezionale su una sacca di compressione ha un'anatomia specifica e ciascuna parte svolge un compito:

• Un corpo valvola interno con una flangia, posizionato all'interno del sacco, con la sua flangia che impegna l'area intorno all'apertura nella parete del sacco.
• Un diaframma flessibileche si flette lontano dal sacchetto per far uscire l'aria durante l'aspirazione, quindi sigilla quando la pressione all'interno è inferiore a quella dell'ambiente esterno. Disegni migliori danno il diaframmaaree di diversa rigiditàpiuttosto che una flessibilità uniforme.
• Un anello anulare proiettatoin cui si incontra il diaframmacontatto lineare- l'effettiva linea di tenuta e la geometria che decide se il vuoto dura una notte o una stagione.
• Un cappuccio esterno o un anello di ritenzionemontato all'esterno, che si aggancia o si infila sul corpo valvola sporgente eintrappola il materiale del sacchetto tra i due componenti.

Quest'ultimo punto è il principio chiave della produzione: la valvola lo ècatturato meccanicamenteattraverso la parete del sacco e incollato ad esso. Nessuno dei due da solo è sufficiente: un legame senza cattura si stacca sotto cicli ripetuti della pompa; cattura senza perdite di legame all'interfaccia.

La regola di legame che decide l’affidabilità delle valvole

Il collegamento di un corpo valvola rigido a una parete flessibile della sacca può essere effettuato tramite incollaggio o termosaldatura ed esiste un principio consolidato che vale la pena inserire nelle specifiche:risultati superiori si ottengono quando le superfici incollate sono di materiale simile.

La conseguenza pratica per una sacca di compressione in TPU è diretta. Se la superficie interna del sacchetto è in TPU, la flangia della valvola dovrebbe essere un polimero saldabile compatibile in modo che l'unione sia una vera e propria fusione del materiale anziché uno strato adesivo che collega due plastiche diverse. Un adesivo è un terzo materiale con un proprio comportamento all'invecchiamento, ed è esattamente il tipo di giunto che sopravvive a un test di fabbrica e fallisce dopo sei mesi di stoccaggio.

Specificare il materiale della flangia della valvola insieme al laminato della sacca, non separatamente. È la linea più utile che un acquirente può aggiungere a un pacchetto tecnico di sacche di compressione.

La modalità di fallimento che nessuno specifica contro: Lint

Questo merita più attenzione di quanta ne riceve, perché il prodotto viene utilizzato quasi esclusivamente con i tessili. I design delle valvole includono alette per tenere il materiale del sacchetto e gli oggetti di grandi dimensioni lontani dai fori dell'aria, male palette non impediscono alle piccole particelle di entrare nei fori dell'aria, dove ostruiscono i fori o impediscono la corretta chiusura del diaframma una volta completata l'evacuazione.

Abbigliamento, biancheria da letto e piumino tutte le fibre disperse. Una borsa imballata con un pile e un piumino genera esattamente le particelle che si depositeranno sulla faccia di tenuta a diaframma. Un sacco che evacua perfettamente e poi si riempie gradualmente nell'arco di due giorni è molto spesso un diaframma tenuto leggermente aperto da una fibra, non una cucitura che perde, motivo per cui gli utenti segnalano perdite che non riescono a individuare.

Le risposte ingegneristiche sono specificabili:

• Un elemento filtranteattraverso l'apertura della valvola, in modo che l'aria evacuata venga filtrata prima che raggiunga il diaframma.
• Deflettori d'aria radialisotto la sede della valvola: alette disposte a simmetria radiale che spazzano via il materiale del sacco, gli indumenti e la biancheria dai pori dell'aria durante l'evacuazione, in modo che il tessuto non venga tirato con forza contro la valvola.
• Tappo a vite con dispositivo di arrestopremendo sulla membrana, che aggiunge una tenuta meccanica indipendente dalla chiusura stessa della membrana. Il nostro SL-P1133 utilizza un tappo filettato con guarnizione proprio per questo motivo: una volta rimossa la pompa, la tenuta non dipende più solo dalla membrana.

Saldatura di una pompa elettrica in un pannello

Una pompa integrata è un gruppo rigido e alimentato saldato in una parete flessibile sigillata. I requisiti si accumulano:

• Un alloggiamento in ABS con interfaccia sigillataal pannello, saldato anziché incollato.
• Un tappo impermeabile a vitesopra la pompa, in modo che l'elettronica sia sigillata quando non viene utilizzata.
• Contenimento della batteria— la cella e la porta di ricarica si trovano all'interno di un alloggiamento sigillato su un prodotto che viene compresso e maneggiato ripetutamente.
• Controllo dell'arresto automatico, quindi il motore termina il ciclo anziché funzionare contro un sacchetto sigillato.

La saldatura della pompa è una finestra di processo separata dalle giunture del corpo, con parametri propri e ispezione propria, e la tenuta dell'alloggiamento viene testata indipendentemente dalla ritenzione del vuoto del sacco.

Il pannello della finestra e la chiusura

La finestra trasparenteè una saldatura di materiali diversi: pellicola in TPU trasparente in un tessuto laminato in TPU. La regola fondamentale è che il materiale con temperatura di transizione vetrosa più alta deve prima riscaldarsi e condurre in quello a Tg più bassa; eseguilo nell'altro senso e la pellicola si scioglie eccessivamente mentre il laminato non si fonde mai correttamente, dando una finestra che sembra bella e si delamina in seguito.

Anche i pannelli delle finestre necessitano di disciplina nel maneggiarli sul pavimento. Le nostre stazioni di assemblaggio lavorano inguanti bianchi con una soluzione detergente, strofinando ogni unità prima e dopo le operazioni su finestre e ferramenta, poiché l'olio o la polvere su una pellicola trasparente sono sia un difetto estetico che un contaminante della saldatura.

La chiusuraè una cerniera impermeabile sigillata su tutta la lunghezza con una catena dentata modellata, saldata al pannello. Questo è il componente che separa un sacchetto di compressione saldato da uno convenzionale: una cerniera sigillata con guarnizione è un sigillo compresso, mentre una striscia di chiusura lampo a pressione non lo è. Bordatura in fettuccia rinforzata che protegge poi il perimetro dalle abrasioni all'interno del bagaglio.

La sequenza di produzione

1. Taglio— pannelli della carrozzeria, pellicole per finestrini e rilegature tagliate in tolleranza; una giuntura saldata non ha spazio per assorbire la deriva.
2. Saldatura finestre— pellicola trasparente saldata al pannello della carrozzeria con parametri di materiali diversi.
3. Installazione di valvole e pompe— apertura formata, corpo valvola posizionato e flangia incollata, tappo di ritenzione inserito o alloggiamento della pompa saldato e guarnizione posizionata. Ciascuno esegue il proprio set di parametri.
4. Saldatura cerniera— il nastro sigillato della cerniera saldato al pannello con un legame privo di vuoti, quindi la tenuta è continua dal tessuto alla cerniera.
5. Saldatura della carrozzeria— cuciture perimetrali fuse a 27,12 MHz, con saldature di prova e prove di distacco ad ogni inizio corsa.
6. Rilegatura del bordo— fettuccia rinforzata applicata sul perimetro.
7. Pulizia— pulizia con guanti della finestra e della ferramenta.
8. Prova di tenuta dell'inflazione— ogni unità, prima dell'imballaggio.
9. Ispezione finale, etichettatura e imballaggiocon identificazione del lotto.

Il test dell'inflazione: pressione dall'interno

Questo è lo step che distingue una linea di borse a compressione da una linea impermeabile generale, e continua a funzionareogni unità piuttosto che un campione. Ciascun pallone viene gonfiato tramite una pistola ad aria fino a quando il corpo è sotto pressione interna positiva, quindi messo da parte in un lotto e osservato.

Vale la pena comprenderne la logica, perché è l'opposto del test del vuoto e rileva diversi difetti.L'inflazione spinge ogni cucitura verso l'esterno dall'interno, caricando le saldature, la cattura della valvola, l'interfaccia della cerniera e il telaio della finestra nella direzione in cui sono più deboli. Una saldatura marginale che resiste alla pressione esterna dell'acqua si aprirà sotto la pressione interna. I sacchi che rimangono gonfiati durante il periodo di osservazione passano; quelli che si ammorbidiscono vengono tirati e tracciati.

Accanto ad essa, la procedura di ispezione del cliente —unboxing, estrazione sottovuoto, riposo statico di 24 ore e determinazione delle perdite d'aria— testa la direzione opposta, e su questo prodotto non è un analogo in termini di prestazioni: è esattamente ciò che l'utente finale farà con la borsa. Tra i due, la tenuta è dimostrata sia sotto pressione positiva che negativa.

La base del prodotto

Immagine	Modello e specifiche	La capacità produttiva si vede	MOQ
	SL-P1083 Sacca di compressione con pompa incorporata— 42×29×11 cm, 13,4 litri; elettropompa saldata nel pannello della carrozzeria; Custodia in ABS con interfaccia a guarnizione sigillata; tappo impermeabile a vite; USB-C, 1.500 mAh, circa 90 cicli per carica; 4.000 Pa, circa 15 secondi; conto alla rovescia digitale con arresto automatico; finestra in TPU trasparente saldata; bordi rilegati in fettuccia; Anello a D stampato su una piattaforma di ancoraggio saldata.	Gruppo motorizzato saldato in una parete sigillata: il modello più complesso della gamma	300
	SL-P1133 Sacca di compressione con pompa manuale— 48×29×10 cm, 13,9 litri;valvola di sfiato a vite con tappo filettato e guarnizione; Corpo valvola in ABS con guarnizione in silicone; pompa manuale a pistone abbinata; linguette di presa in TPU stampato; finestra in TPU trasparente saldata; riduzione del volume fino al 70%.	Tenuta meccanica indipendente dalla membrana: l'architettura della valvola più robusta	300
	SL-P1082 Sacco di compressione sottovuoto da viaggio— tre dimensioni, 14L / 20L / 33L; Tessuto laminato in TPU; cuciture saldate ad alta frequenza; cerniera impermeabile sigillata su tutta la lunghezza; valvola unidirezionale montata centralmente; IPX6; compressione manuale senza pompa.	Integrazione di valvole in tre dimensioni con logica di attrezzatura condivisa	500

L'architettura della valvola, la disposizione del filtro e del deflettore, il tipo di pompa, il pannello della finestra, la cerniera, la bordatura dei bordi, la ferramenta per appendere, le dimensioni, la colorazione e il marchio sono tutti specificabili per ordine, oppure è possibile sviluppare una borsa da uno schizzo.

Controllo qualità

La qualità è divisa in tre livelli.CQIcopre il laminato TPU in entrata per spessore del rivestimento, adesione e saldabilità, inoltregruppi valvole, diaframmi, guarnizioni, unità pompa, batterie, cerniere sigillate e nastri di legaturacontro lo standard firmato, con differenza di colore e solidità.IPQCcopre la tolleranza di taglio, i parametri di saldatura della finestra, la sede e la cattura della valvola, la tenuta dell'alloggiamento della pompa, la continuità della saldatura della cerniera e l'integrità della saldatura perimetrale, con test di distacco sulle saldature campione ad ogni avvio del ciclo.OQCcopre il campionamento AQL ISO 2859, i test di ritenzione del vuoto e il confronto dei campioni di oro, con disponibilità di ispezione SGS o QIMA.

Tra di loro si svolgono le due prove direzionali:Test di tenuta dell'inflazione al 100%.sotto pressione interna positiva e la procedura di ispezione del clienteunboxing, estrazione sottovuoto, riposo statico di 24 ore e determinazione delle perdite d'ariasotto pressione negativa. Il laboratorio esegue inoltre test di adesione delle saldature e resistenza alla pelatura, cicli di fatica della cerniera, cicli delle valvole, test del ciclo della pompa e del ciclo di carica della batteria, test della tenuta dell'alloggiamento della pompa, resistenza alla perforazione e allo strappo, trazione e scoppio, flessibilità e trasparenza delle finestre, abrasione e solidità del colore.

Domande frequenti: produzione di sacchetti di compressione

D: Perché i sacchetti di compressione perdono il vuoto quando le cuciture sembrano a posto?
R: Spesso è il diaframma piuttosto che una cucitura. Le fibre rilasciate dagli indumenti e dalla biancheria da letto possono entrare nei fori d'aria della valvola e mantenere il diaframma leggermente aperto, quindi il sacchetto si riempie lentamente, motivo per cui gli utenti segnalano perdite che non riescono a individuare. Un elemento filtrante, deflettori d'aria radiali e un tappo a vite risolvono il problema.

D: Come è fissata la valvola alla borsa?
R: Mediante cattura meccanica e collegamento tra loro: la parete della sacca è intrappolata tra la flangia interna del corpo della valvola e un cappuccio di ritenzione esterno e la flangia è fissata alla parete. Il solo incollaggio si stacca sotto ripetuti cicli della pompa; catturare solo le perdite sull'interfaccia.

D: Di che materiale dovrebbe essere la valvola?
R: Compatibile con la superficie interna della borsa. I legami tra materiali simili sono sostanzialmente più affidabili dei giunti adesivi tra plastiche diverse, quindi su un sacchetto in TPU la flangia della valvola dovrebbe essere un polimero saldabile compatibile. Specificarlo accanto al laminato.

D: Perché gonfiare i sacchetti anziché semplicemente testarli sottovuoto?
R: Perché i due trovano colpe diverse. Il gonfiaggio carica ogni cucitura, la chiusura della valvola, l'interfaccia della cerniera e il telaio della finestra verso l'esterno dall'interno: la direzione in cui sono più deboli. Testiamo il gonfiaggio di ogni unità e testiamo anche il vuoto con una tenuta di 24 ore.

D: Una pompa integrata è più difficile da produrre?
R: Notevolmente. Un gruppo alimentato saldato in una parete sigillata flessibile necessita di parametri di saldatura propri, di un alloggiamento in ABS con guarnizione, di un tappo impermeabile avvitato e di test indipendenti sulla tenuta dell'alloggiamento, sulla durata del ciclo motore e sul ciclo di carica della batteria.

D: Quali sono il MOQ e i tempi di consegna?
R: A partire da 300 pezzi sui modelli a pompa e 500 sul set da viaggio di tre dimensioni, con campioni in 7–15 giorni e produzione 30–45 giorni dopo l'approvazione.
